Назначение разъёма 2РМ24КПН19Г1В1

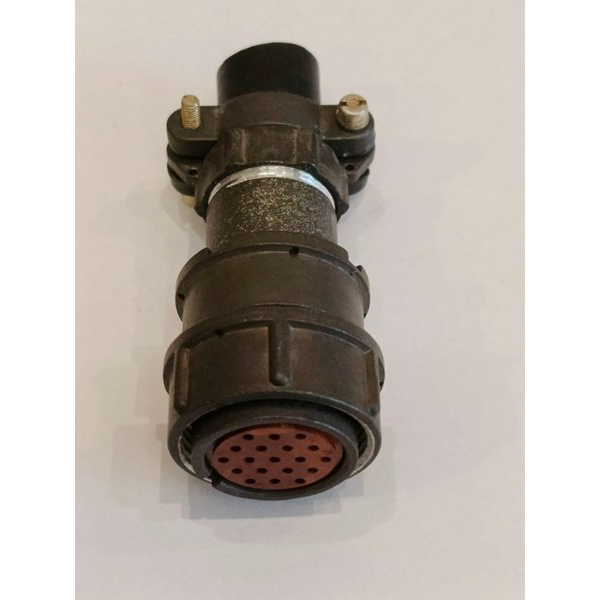

2РМ24КПН19Г1В1 производства завода «Элекон» — это цилиндрический низкочастотный разъём серии 2РМ, выполненный по российскому стандарту. Изделие представляет собой розетку кабельную, то есть устанавливается на кабель и соединяется с ответной вилкой, обычно типа 2РМ24ВПН19Г1Б1 и аналогичными. Разъём предназначен для многоконтактной низкочастотной коммутации в тех случаях, когда требуется надёжное электрическое соединение и устойчивость к механическим нагрузкам. Тип сочленения — резьбовой, что обеспечивает плотную фиксацию ответных частей и препятствует самопроизвольному разъединению при вибрации.

Такое исполнение востребовано в промышленной и военной электронике, а также в стационарных и мобильных устройствах, где важна стабильность контакта при частых подключениях и отключениях.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие данному исполнению разъёма серии 2РМ типоразмера 24 с индексом контактов 19 и исполнением «Н» по патрубку.

• Серия и тип: цилиндрический разъём 2РМ, розетка кабельная, резьбовое сочленение.
• Количество контактов: 19 гнёзд с диаметром контакта 1,0 мм.
• Материал и покрытие контактов: латунь ЛС59-1, покрытие — серебро.
• Электрические параметры: максимальное рабочее напряжение до 560 В переменного и постоянного тока; максимальный ток до 5 А на контакт и до 80 А суммарно на весь разъём.
• Корпус: алюминиевый сплав А-22, оксидирование, серый цвет; диаметр корпуса около 32 мм, высота порядка 62,5 мм.
• Изолятор: карболит коричневого цвета.
• Патрубок: прямой, гайка для неэкранированного кабеля (обозначение «Н»), предусмотрены уплотнительная втулка и ориентация по пазу.
• Герметичность: изделие негерметичное, без защиты от прямого попадания влаги.
• Температурный диапазон: примерно от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ 2.1 — умеренно-холодный климат, умеренная влажность.
• Механическая стойкость: синусоидальная вибрация до 50 g, многократные одиночные удары до 100 g, однократные удары до 500 g.
• Ресурс: порядка 500 сочленений-расчленений, срок хранения до 15 лет.

Конструктивные особенности исполнения

Индекс «Н» в обозначении указывает на исполнение патрубка под неэкранированный кабель с гайкой и уплотнительной втулкой. Ориентация по пазу упрощает правильную стыковку с ответной частью и снижает риск повреждения контактов при сочленении. Резьбовое соединение в сочетании с серебряным покрытием контактов даёт стабильное переходное сопротивление и устойчивость к вибрационным нагрузкам.

Применение

Разъём 2РМ24КПН19Г1В1 применяется в стационарных и мобильных устройствах, где необходима надёжная многоконтактная низкочастотная коммутация. Типичные области использования:

1. Промышленные блоки питания и силовая электроника.
2. Контрольно-измерительные приборы и испытательное оборудование.
3. Управляющая электроника и системы автоматики.
4. Аппаратура, работающая в условиях вибрации и перепадов температур в пределах указанного диапазона.

Благодаря большому числу контактов и значительному суммарному току разъём позволяет передавать как силовые, так и сигнальные цепи через одно соединение. При этом важно учитывать, что изделие негерметично, поэтому при эксплуатации следует избегать прямого попадания влаги и применять дополнительные меры защиты при работе во влажной среде.

Совместимость и условия эксплуатации

Розетка рассчитана на соединение с соответствующей вилкой того же типоразмера и исполнения, например 2РМ24ВПН19Г1Б1 и подобными. Климатическое исполнение УХЛ 2.1 допускает работу в умеренно-холодном климате при умеренной влажности. Заявленный ресурс в 500 циклов сочленения-расчленения и срок хранения до 15 лет делают разъём пригодным для длительной эксплуатации с периодическими подключениями. Перед монтажом следует убедиться в соответствии диаметра кабеля патрубку и в правильной ориентации по пазу при стыковке.
