Назначение соединителя 2РМ24КПН19Г1В1

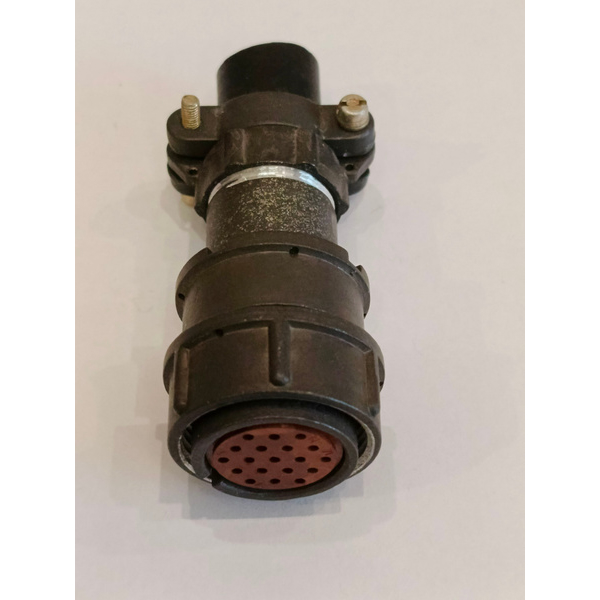

2РМ24КПН19Г1В1 — это кабельная розетка серии 2РМ, представляющая собой негерметичный цилиндрический низкочастотный соединитель с 19 контактами диаметром 1,0 мм. Изделие применяется для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок и жгутов различных электротехнических и электронных устройств.

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В. Такие параметры делают его пригодным для силовых и сигнальных линий, где требуется надёжное разъёмное соединение с фиксацией ответной части.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели и её конструктивного исполнения.

• Число контактов — 19, диаметр каждого контакта составляет 1,0 мм.
• Максимальная токовая нагрузка на один контакт — 5 А, в зависимости от исполнения допускается до 8 А.
• Суммарная токовая нагрузка на соединитель — до 80 А.
• Рабочее напряжение — до 560–700 В.
• Рабочая частота — до 3 МГц.
• Тип соединителя — негерметичный, цилиндрический, низкочастотный.
• Исполнение — кабельное, с прямым патрубком и гайкой фиксации.
• Размер корпуса — 24.
• Покрытие контактов — золотое, серебряное или палладиевое (индекс Г1).
• Материал корпуса — карболит или АШДК.
• Способ монтажа — внутренний, пайкой.

Условия эксплуатации и ресурс

Соединитель рассчитан на эксплуатацию при температуре от минус 60 °C до плюс 100 °C. С учётом перегрева контактов допускается работа до плюс 180 °C. Устройство устойчиво к воздействию вибрации с ускорением до 490 м/с² в диапазоне частот от 1 до 1000 Гц, к одиночным ударам с ускорением до 5000 м/с² и к линейному ускорению до 2000 м/с².

Минимальная наработка изделия составляет 1000 часов. Ресурс по числу сочленений и расчленений — 500 циклов. Срок сохраняемости — 15 лет.

Расшифровка маркировки и конструкция

Обозначение 2РМ24КПН19Г1В1 читается следующим образом: 2РМ — тип соединителя, 24 — размер корпуса, К — кабельное исполнение, П — прямой патрубок, Н — гайка фиксации, 19 — число контактов, Г1 — золотое, серебряное или палладиевое покрытие контактов, В1 — исполнение. Монтаж выполняется пайкой, подключение внутреннее; корпус изготовлен из карболита или АШДК.

Применение

Кабельная розетка 2РМ24КПН19Г1В1 используется в составе кабельных соединений там, где требуется компактный цилиндрический разъём с фиксацией гайкой и большим числом контактов. Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону изделие применимо в приборах и оборудовании, работающих в жестких условиях, в том числе в составе жгутов и межблочных соединений.

Артикул изделия — 448. Категория — 2РМ2.
