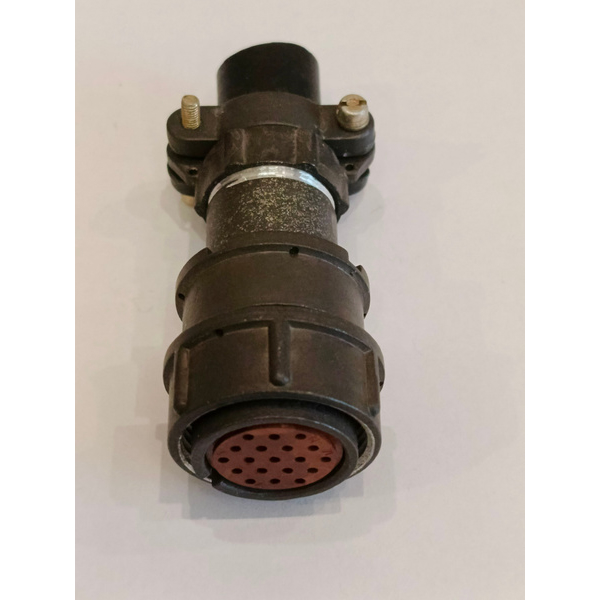

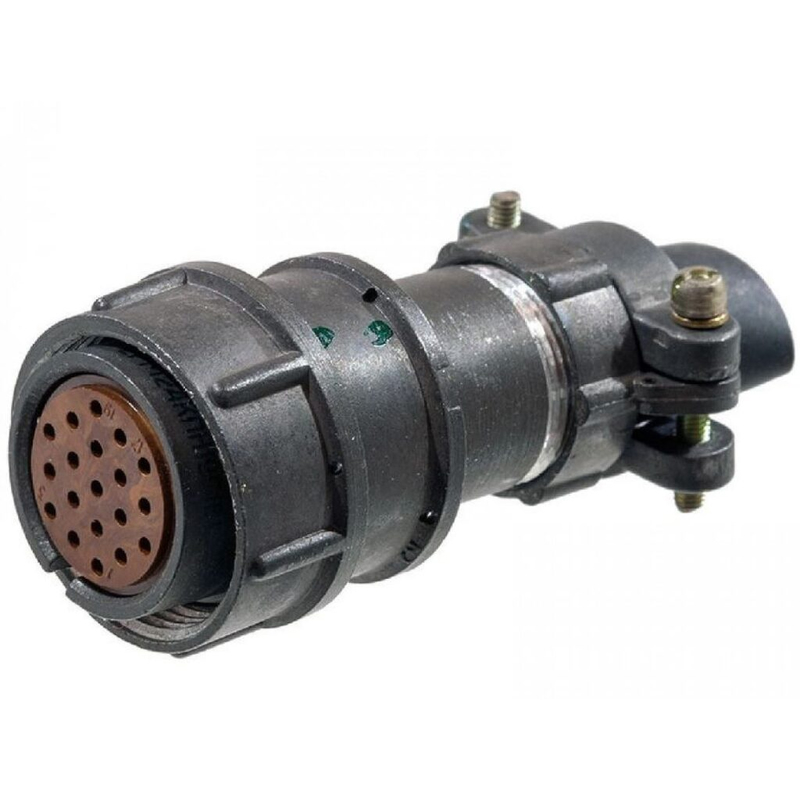

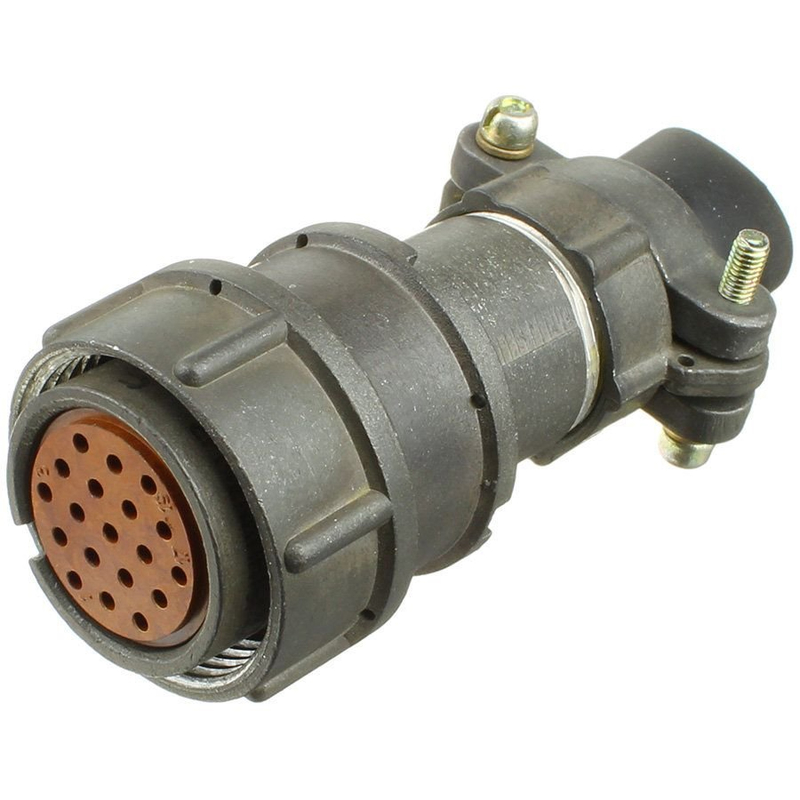

Соединители 2РМ24КПН19Г1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они входят в серию 2РМ, которая включает различные типы соединителей с разными конструктивными исполнениями.

Основные характеристики:

• Типоразмер : 24

• Вид корпуса : Кабельный (К)

• Форма патрубка : Прямая (П)

• Тип гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 19

• Диаметр контактов : 1 мм

• Сочетание контактов по диаметрам : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : Серебро или золото.

Технические параметры:

Соединители имеют резьбовое сочленение и могут использоваться в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Максимальная токовая нагрузка на один контакт составляет от 4 до 5 А, а суммарная нагрузка на весь соединитель может достигать от 27 до 80 А.

Применение:

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они обеспечивают надежное электрическое соединение благодаря извлекаемым контактам, покрытым серебром или золотом.

Условия эксплуатации:

Разъемы могут работать при температуре от -60°C до +100°C. Материал корпуса — металлический сплав, а изолятор изготовлен из карболита или прессматериала АГ-4.
