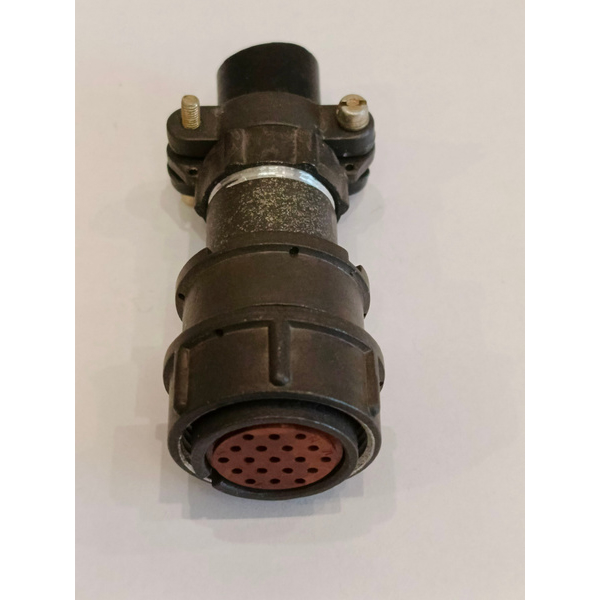

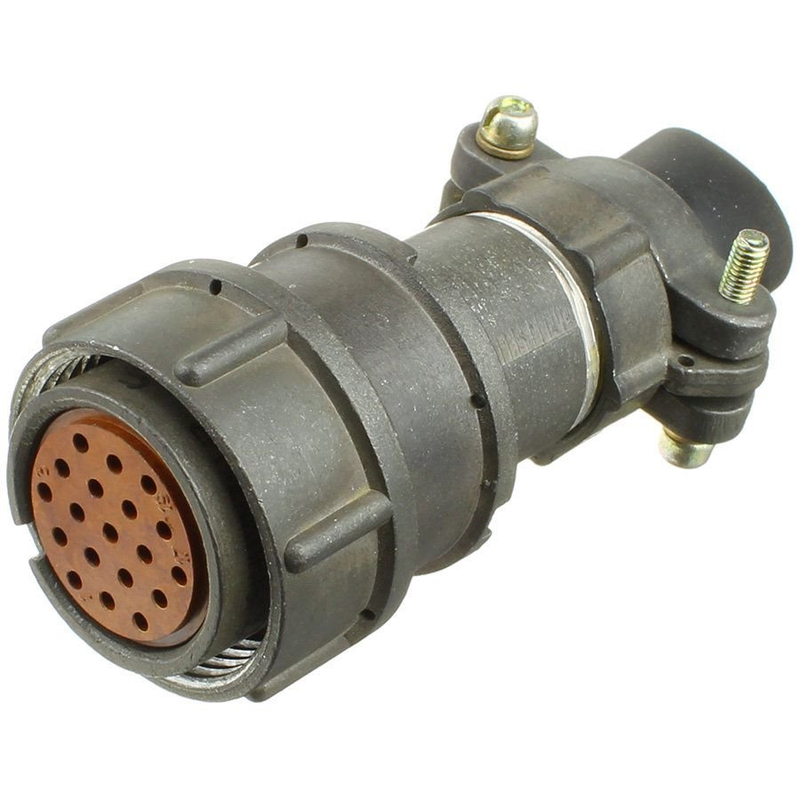

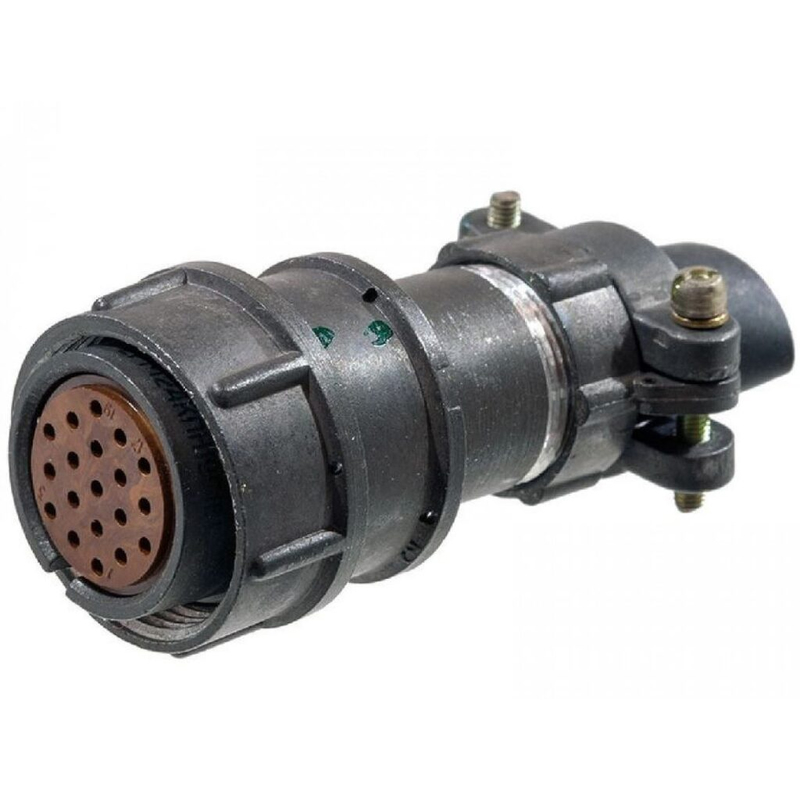

2РМ24КПН19Г1В1 — это кабельная розетка (гнездо) из серии негерметичных разъёмов 2РМ, предназначенная для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Она имеет 19 контактов диаметром 1,0 мм, посадочный диаметр корпуса 24 мм и прямой патрубок для кабеля. Рабочее напряжение достигает 560 В, ток на контакт — до 5 А (суммарно до 80 А на соединитель), сечение провода — не более 0,5 мм².

Условия эксплуатации

Разъём выдерживает температуру от -60°C до +100°C (с учётом перегрева контактов до +180°C), вибрацию до 5000 Гц с ускорением 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Сопротивление контакта — не более 0,005 Ом, изоляции — не менее 5000 МОм, ресурс — 500–1000 часов наработки и 500 сочленений-расчленений.

Расшифровка маркировки

• 2РМ — серия негерметичных разъёмов.

• 24 — диаметр посадочного отверстия (24 мм).

• КПН — кабельная розетка с прямым патрубком.

• 19 — количество контактов.

• Г — розетка.

• 1 — диаметр контактов 1 мм.

• В — покрытие серебром.

• 1 — теплостойкость до 100°C.​
