Назначение разъема 2РМ24КПН19Г1П1

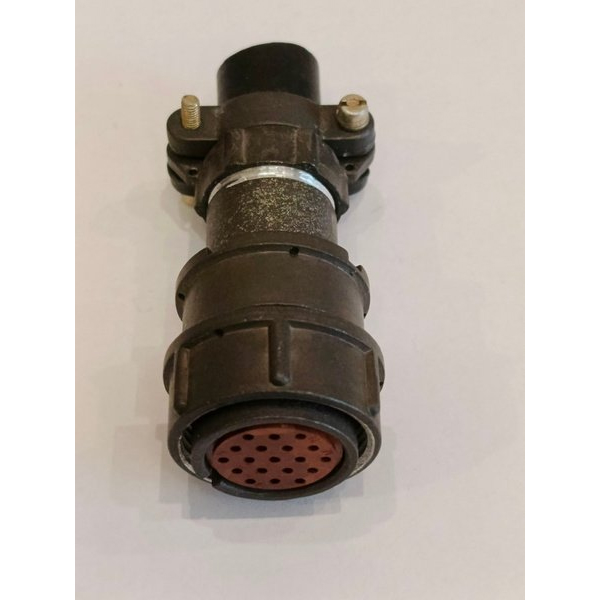

2РМ24КПН19Г1П1 — кабельная розетка из серии цилиндрических низкочастотных негерметичных разъемов 2РМ. Изделие предназначено для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Розетка применяется при монтаже с неэкранированными кабелями и допускает эксплуатацию как внутри, так и снаружи помещений в климатическом исполнении УХЛ.

Конструкция относится к негерметичным соединителям, то есть не рассчитана на работу в условиях повышенного давления или прямого воздействия влаги под напором. Основная задача изделия — обеспечить надежное и безопасное электрическое соединение цепей при соблюдении заявленных нагрузочных и температурных режимов.

Подтвержденные технические характеристики

Ниже перечислены параметры, указанные для данной модели. Значения приведены без округлений и обобщений.

• Количество контактов — 19.
• Рабочее напряжение — до 560 В переменного и постоянного тока.
• Максимальная токовая нагрузка на одиночный контакт — до 5 А.
• Общая максимальная токовая нагрузка — до 80 А.
• Диаметр контактов — 1,0 мм.
• Теплостойкость — до 100 градусов Цельсия.
• Вид патрубка — прямой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Покрытие контактов — серебро.
• Вид корпуса — кабельный.
• Часть соединителя — розетка.
• Сочетание контактов — все контакты диаметром 1 мм.

Расшифровка условного обозначения

Структура обозначения 2РМ24КПН19Г1П1 отражает конструктивные признаки изделия и позволяет подобрать совместимые элементы серии.

1. 2РМ — тип соединителя.
2. 24 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Н — вид гайки патрубка, для неэкранированного кабеля.
6. 19 — количество контактов.
7. Г — часть соединителя, розетка.
8. 1 — сочетание контактов, все контакты диаметром 1 мм.
9. П — покрытие контактов.

Применение и условия эксплуатации

Розетка 2РМ24КПН19Г1П1 востребована там, где требуется компактное многоконтактное соединение с умеренными токами на контакт и рабочим напряжением до 560 В. Типовые области применения — электро- и радиоаппаратура, соединительные линии внутри приборов и между блоками, кабельные сборки с неэкранированным проводом.

Прямой патрубок и гайка под неэкранированный кабель упрощают разделку кабеля и монтаж без применения экранирующих элементов. Климатическое исполнение УХЛ допускает использование изделия как в закрытых помещениях, так и на открытом воздухе в соответствующих климатических зонах. При подборе режимов работы следует учитывать ограничения по току на контакт, суммарному току, напряжению и температуре, а также негерметичность конструкции.

Совместимость обеспечивается принадлежностью к серии 2РМ с корпусом условного размера 24, поэтому ответные части подбираются из той же серии с учетом количества и диаметра контактов. Перед монтажом рекомендуется проверять соответствие типа розетки, сочетания контактов и покрытия требованиям конкретного изделия.
