Назначение соединителя 2РМ24КПН19Г1А1Л

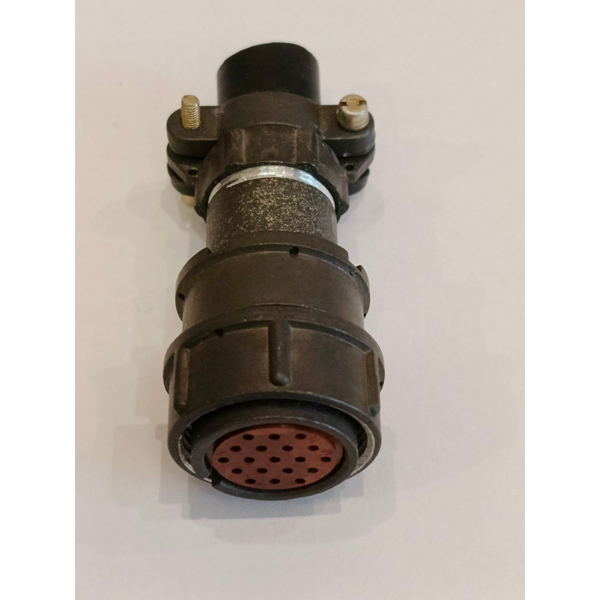

2РМ24КПН19Г1А1Л — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединители типа 2РМ применяются в электро-, радио- и контрольно-измерительной аппаратуре для надёжного соединения кабелей с приборами.

Основное назначение данной розетки — обеспечение электрического и механического соединения кабельных линий с приборными частями соединителей. Благодаря резьбовому соединению и одношпоночной поляризации корпусов достигается стабильная коммутация и исключается неправильная стыковка ответных частей.

Конструкция и состав соединителя

Соединители серии 2РМ состоят из кабельных и приборных частей — вилок или розеток. В данном случае речь идёт о кабельной розетке, которая монтируется на кабель. Корпуса соединяются между собой при помощи резьбы, а одношпоночная поляризация обеспечивает правильную ориентацию ответных частей при сочленении.

Монтаж соединителя возможен экранированными или неэкранированными кабелями. Изделие выпускается во всеклиматическом исполнении и соответствует требованиям ТУ ГЕ0.364.126 или АШДК.434410.062ТУ.

Разъём имеет условный размер корпуса 24 и 19 контактов диаметром 1 мм. Контакты могут иметь покрытие золотом, серебром или палладием. На прилагаемом техническом чертеже представлены виды спереди, сбоку и в разрезе с указанием ключевых размеров.

Расшифровка условного обозначения

Маркировка соединителя построена по определённой системе, позволяющей быстро определить его характеристики:

• 2РМ — серия разъёмов.
• 24 — условный размер корпуса.
• КПН — кабельная розетка с прямым патрубком.
• 19 — количество контактов.
• Г1 — розетка.
• А1 — конкретная модификация.
• Л — левая розетка, предназначенная для проходных вилок.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя 2РМ24КПН19Г1А1Л:

• Рабочее напряжение — до 560 В.
• Ток на контакт — до 5 А.
• Общий ток — до 80 А.
• Сопротивление контакта — не более 0,005 Ом.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Климатическое исполнение — УХЛ, всеклиматическое.

Область применения

Кабельная розетка 2РМ24КПН19Г1А1Л применяется в составе электро-, радио- и контрольно-измерительной аппаратуры. Она востребована там, где требуется надёжное соединение кабельных линий с приборами при работе в цепях постоянного и переменного тока с частотой до 3 МГц.

Благодаря всеклиматическому исполнению соединитель может использоваться в различных условиях эксплуатации. Резьбовое соединение и поляризация корпусов обеспечивают устойчивую и безопасную коммутацию, а широкий диапазон рабочих параметров делает изделие пригодным для разнообразных задач в промышленной и измерительной технике.
