2РМ24КПН19Г1А1

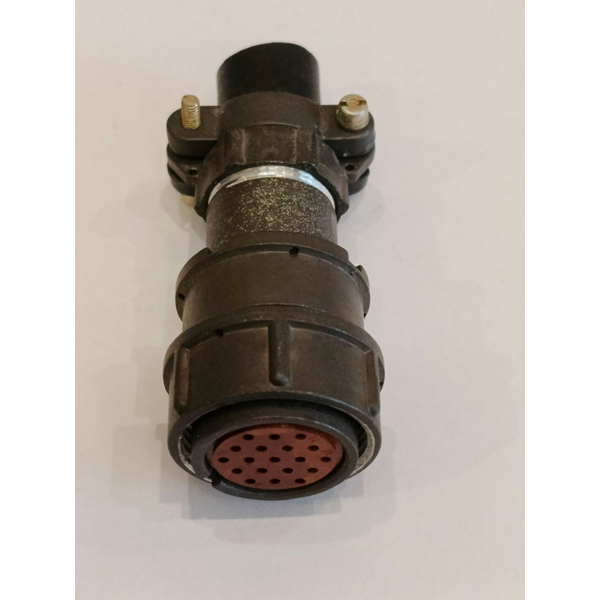

2РМ24КПН19Г1А1 — это электрический низкочастотный цилиндрический негерметичный соединитель в виде кабельной розетки, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Он имеет 19 контактов с цилиндрическим видом (Г1), диаметром 1,0 мм, и резьбовое сочленение для надежной фиксации. Максимальное рабочее напряжение — до 560 В, токовая нагрузка на контакт — от 5 до 8 А, рабочая частота — до 3 МГц. Климатическое исполнение УХЛ или В, температура эксплуатации от -60 до +100 °С (с кратковременными скачками до +150 °С), устойчивость к вибрациям до 2000 м/с² в диапазоне 1–1000 Гц. +3

Конструкция и монтаж

Розетка оснащена прямым патрубком и гайкой для неэкранированного кабеля, контакты извлекаемые с покрытием золотом (индекс А1), методом монтажа служит обжимка. Сопротивление изоляции — не менее 1000 МОм, ёмкость между контактами — до 6 пФ. Условный размер корпуса — 24 мм, что делает его подходящим для общего назначения в электрических цепях переменного и постоянного тока. +3

Описание

2РМ24КПН19Г1А1

2РМ24КПН19Г1А1: кабельная розетка для надёжных соединений в радиоэлектронной аппаратуре

2РМ24КПН19Г1А1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для внутреннего объёмного монтажа в цепях постоянного и переменного тока. Модель применяется в узлах, блоках и системах радиоэлектронной аппаратуры, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям.

Конструктивно 2РМ24КПН19Г1А1 представляет собой кабельную розетку с прямым патрубком, гайкой для неэкранированного кабеля и резьбовой фиксацией в сочленённом состоянии. Изделие рассчитано на 19 контактов и относится к соединителям с одношпоночной поляризацией корпуса, исключающей неправильную стыковку ответных частей.

Расшифровка обозначения

Маркировка разъёма отражает его конструкцию и электрическое исполнение:

2РМ — серия цилиндрических низкочастотных соединителей.
24 — условный размер корпуса.
К — кабельное исполнение корпуса.
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
19 — количество контактов.
Г — розетка, то есть контакты-гнёзда.
1 — сочетание контактов с диаметром 1 мм.
А — золотое покрытие контактных поверхностей.
1 — исполнение с допустимой рабочей температурой до +100 °C.

Основные характеристики 2РМ24КПН19Г1А1

Разъём 2РМ24КПН19Г1А1 рассчитан на передачу сигналов и питания в электрических цепях с рабочей частотой до 3 МГц. Максимальное рабочее напряжение для данного исполнения составляет 560 В, а допустимый ток на один контакт — до 5 А. Суммарная токовая нагрузка на соединитель может достигать 80 А при соблюдении условий эксплуатации и правильном распределении нагрузки по контактам.

Ключевые технические параметры:

Параметр	Значение
Тип изделия	Кабельная розетка
Количество контактов	19
Диаметр контактов	1 мм
Максимальная частота	До 3 МГц
Максимальное рабочее напряжение	560 В
Ток на один контакт	До 5 А
Суммарный ток	До 80 А
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Электрическая прочность изоляции	1850 В
Монтаж	Пайка
Сечение присоединяемого провода	До 0,5 мм²
Способ сочленения	Резьбовой
Число циклов сочленения	Не менее 500
Минимальная наработка	5000 часов

Параметры изделия подтверждают его пригодность для применения в ответственных электротехнических и радиоэлектронных устройствах, где требуется низкое переходное сопротивление, качественная изоляция и устойчивость соединения к вибрациям.

Конструктивные особенности

Важным преимуществом 2РМ24КПН19Г1А1 является резьбовое сочленение. Оно обеспечивает плотную фиксацию вилки и розетки, снижает риск самопроизвольного разъединения и помогает сохранять стабильность электрического контакта при вибрационных и ударных нагрузках.

Одношпоночная поляризация корпуса служит механической защитой от ошибочного подключения. Контактные гнёзда имеют золотое покрытие, что способствует снижению переходного сопротивления и повышает устойчивость контактной группы к окислению при длительной эксплуатации.

Для подключения проводников используется пайка. Хвостовики контактов допускают присоединение проводов сечением до 0,5 мм², что делает разъём удобным для коммутации многожильных кабелей в аппаратуре различного назначения.

Условия эксплуатации и применение

Разъём 2РМ24КПН19Г1А1 выпускается в климатическом исполнении УХЛ2.1 и предназначен для эксплуатации в условиях умеренного и холодного климата. Рабочая температура окружающей среды составляет от −60 °C до +100 °C. Конструкция сохраняет работоспособность при высокой влажности, вибрационных нагрузках, ударах и других неблагоприятных факторах среды.

Соединитель может использоваться в следующих направлениях:

радиоэлектронная аппаратура;
измерительные комплексы и приборные системы;
системы автоматики и управления;
промышленное оборудование;
телекоммуникационные и сигнальные устройства;
специализированные электротехнические комплексы;
внутренние кабельные соединения в блоках и шкафах управления.

2РМ24КПН19Г1А1 подходит для задач, в которых требуется компактная кабельная розетка на 19 контактов с надёжным резьбовым соединением, стабильными электрическими характеристиками и стойкостью к механическим воздействиям.
