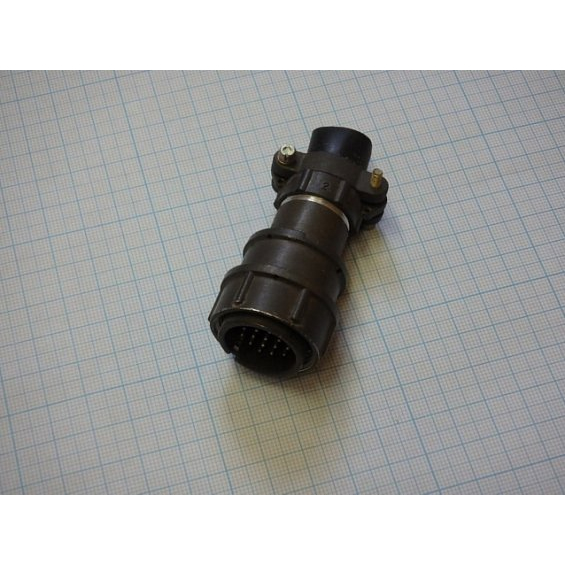

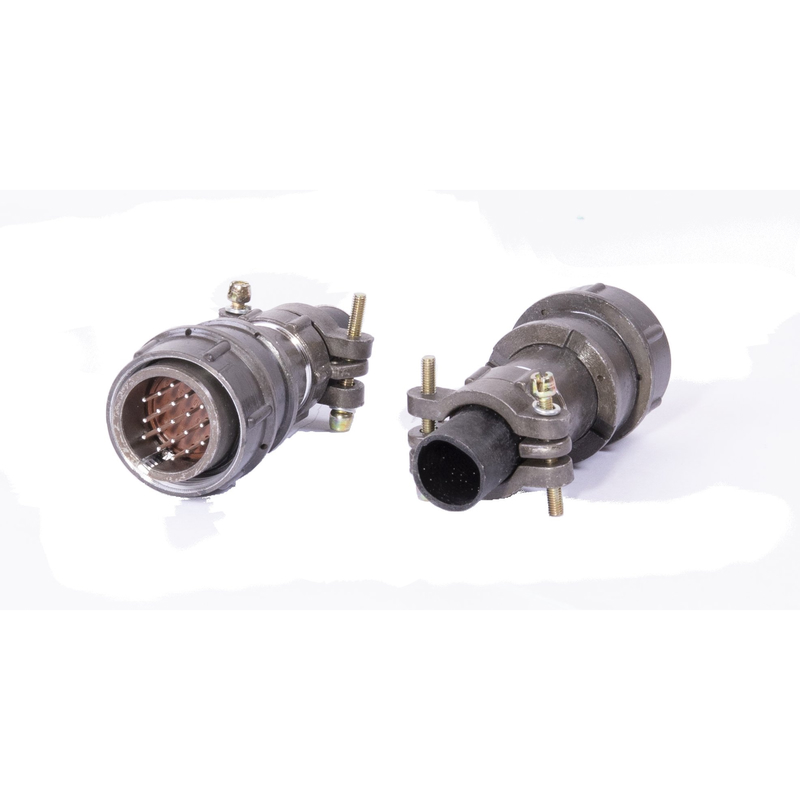

Назначение соединителя 2РМ24КПН

Соединитель 2РМ24КПН относится к классу низкочастотных цилиндрических электрических соединителей негерметичного исполнения. Такие изделия применяются в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока. Конструкция рассчитана на работу в цепях с частотой сигнала до 3 МГц при напряжении до 700 В.

Данная позиция поставляется в варианте исполнения хвостовика без резинки и без зажимов. Это означает, что задняя часть корпуса соединителя не оснащена эластичным уплотнением и элементами фиксации кабеля, которые обычно входят в комплект герметичных или кабельных исполнений. Такой вариант востребован в тех случаях, когда монтаж ведётся внутри корпуса прибора, где не требуется защита от влаги и пыли, а кабель дополнительно фиксируется элементами самого устройства.

Технические характеристики

Ниже приведены параметры, относящиеся к соединителям серии 2РМ24КПН согласно данным каталога. Значения следует рассматривать как справочные для данного типа изделия.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Количество контактов: 19.
• Рабочее напряжение: не более 560 В в отдельных исполнениях, предельное значение для цепей — до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 5 А.
• Диаметр контакта: 1,0 мм.
• Сечение подсоединяемого провода: не более 0,5 квадратного миллиметра.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Сочленение: резьбовое.
• Покрытие контактов: золото или серебро.

Перечисленные параметры определяют область применения изделия: слаботочные и средне токовые цепи управления, сигнальные линии, измерительные тракты и цепи питания маломощных узлов. Резьбовое сочленение обеспечивает надёжный механический контакт и устойчивость к вибрационным нагрузкам, что важно для аппаратуры, работающей в подвижных и промышленных условиях.

Особенности исполнения «хвост без резинки и зажимов»

Хвостовик соединителя — это задняя часть корпуса, через которую выводится кабельная сборка. В стандартных кабельных исполнениях здесь предусматриваются резиновое уплотнение и зажим, удерживающие кабель и защищающие внутреннюю полость от влаги и пыли. В описываемом варианте эти элементы отсутствуют.

Практические следствия такого исполнения:

1. Упрощается и ускоряется монтаж: не нужно собирать уплотнительные и зажимные детали при пайке или обжиме проводов.
2. Уменьшается габарит задней части соединителя, что позволяет применять его в стеснённых условиях внутри блока.
3. Снижается масса изделия за счёт отсутствия дополнительных элементов.
4. Кабельная сборка требует внешней фиксации: крепление кабеля или жгута выполняется элементами корпуса прибора, хомутами или иными штатными средствами.

Важно учитывать, что отсутствие резинки и зажимов означает отсутствие защиты от проникновения влаги и пыли через хвостовую часть. Поэтому такое исполнение не следует применять в открытых условиях, при повышенной влажности, в пыльной среде и там, где требуется герметичность по условиям эксплуатации.

Применение и условия эксплуатации

Соединитель 2РМ24КПН в исполнении без резинки и зажимов предназначен для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Его используют для подключения блоков, плат, жгутов и кабельных сборок внутри корпуса изделия, где отсутствует прямое воздействие осадков и агрессивных сред.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 указывает на пригодность для работы в умеренном и холодном климате при размещении под навесом или в помещениях, где условия отличаются от обычных рабочих помещений. Это следует учитывать при проектировании: изделие рассчитано на эксплуатацию в составе защищённого оборудования, а не на открытом воздухе.

Перед монтажом необходимо убедиться, что параметры цепи — напряжение, ток на контакт и сечение провода — не превышают значений, указанных для данной серии. Сечение подсоединяемого провода ограничено значением 0,5 квадратного миллиметра, ток на одиночный контакт — не более 5 А. Соблюдение этих ограничений обеспечивает заявленное сопротивление контакта и изоляции в течение срока службы.

Дополнительно стоит отметить резьбовое сочленение: оно позволяет многократно разъединять и соединять пару без потери качества контакта, что удобно при наладке и обслуживании аппаратуры. Покрытие контактов золотом или серебром снижает переходное сопротивление и повышает устойчивость к коррозии.

Комплектация и указания по подбору

В данном варианте поставки соединитель представлен в исполнении хвост без резинки и зажимов — то есть без уплотнительных и зажимных деталей на хвостовой части. Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют, поэтому уточняйте их у поставщика.

При подборе обращайте внимание на число контактов, тип сочленения и климатическое исполнение: для задач, где требуется защита от влаги и пыли, следует выбирать исполнение с уплотнением и зажимом кабеля, а не описываемый вариант. Для внутреннего монтажа в защищённом объёме приборов исполнение без резинки и зажимов остаётся рациональным решением: оно проще в сборке, компактнее и легче.
