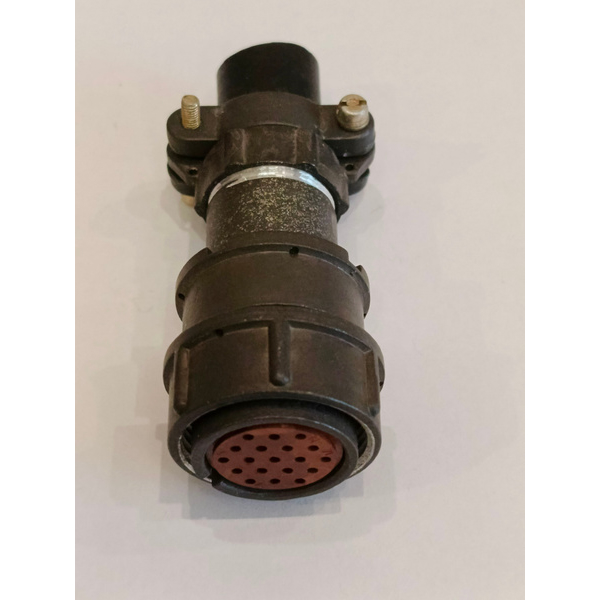

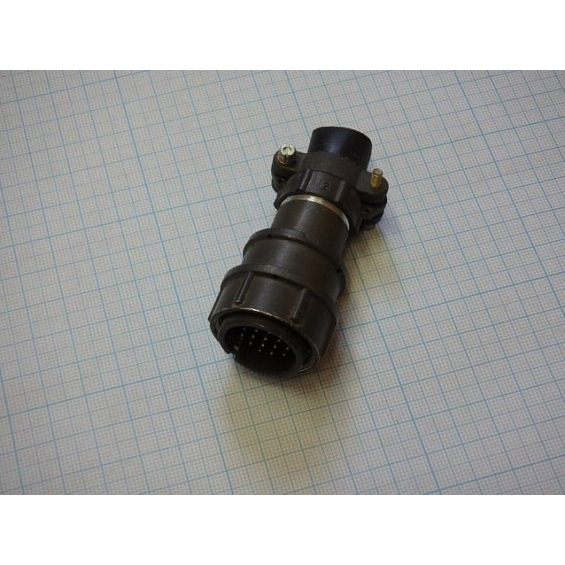

Назначение соединителя 2РМ24КПН

2РМ24КПН представляет собой кабельную розетку серии 2РМ, предназначенную для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется как в аппаратуре специального назначения, так и в оборудовании общего применения. Розетка обеспечивает надёжное электрическое соединение при работе с постоянным и переменным током частотой до 3 МГц.

Модификация «хвост без резинки» обозначает исполнение корпуса без уплотнительной резинки, то есть соединитель является негерметичным. Такой вариант подходит для эксплуатации внутри блоков, шкафов и стоек, где не требуется защита от влаги и пыли, но необходима механически прочная и стабильная коммутация.

Подтверждённые характеристики

Ниже перечислены параметры, заявленные для данной розетки. Иные значения, включая массу, габаритные размеры и точные присоединительные размеры, в предоставленных данных отсутствуют.

• Условный размер корпуса: 24
• Количество контактов: 19
• Способ монтажа: на кабель
• Максимальное рабочее напряжение: до 700 В
• Рабочий диапазон температур: от минус 60 °C до плюс 100 °C
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Тип соединения: негерметичное, с резьбовой фиксацией
• Форма корпуса: цилиндрическая

Конструктивные особенности

Соединитель выполнен в цилиндрическом металлическом корпусе. Внутри корпуса размещён изолятор из карболита, который разделяет и фиксирует контакты. Контактная группа насчитывает 19 элементов с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильную проводимость в течение срока службы.

Фиксация ответной части выполняется резьбовым соединением. Резьбовая фиксация препятствует самопроизвольному расхождению половин соединителя при вибрации и механических нагрузках. Отсутствие уплотнительной резинки означает, что изделие не защищено от проникновения влаги, поэтому его не следует применять в условиях прямого воздействия воды, агрессивных сред или повышенной запылённости.

Монтаж производится на кабель, то есть розетка устанавливается на оконцованный проводник и служит подвижной частью кабельной сборки.

Применение

Розетка 2РМ24КПН востребована там, где требуется разъёмное соединение с большим числом линий и устойчивость к перепадам температуры. Типовые области применения:

1. Блоки и узлы радиоэлектронной аппаратуры общего и специального назначения.
2. Промышленное оборудование, работающее в широком температурном диапазоне.
3. Измерительные и испытательные стенды, где важна повторяемость соединений.
4. Кабельные сборки, подключаемые к приборам и пультам внутри закрытых корпусов.

Благодаря металлическому корпусу и резьбовой фиксации соединитель сохраняет работоспособность при вибрационных и ударных воздействиях, характерных для промышленной эксплуатации. Диапазон рабочих температур от минус 60 °C до плюс 100 °C позволяет использовать изделие как в неотапливаемых помещениях, так и в нагревающемся оборудовании.

Указания по подбору и эксплуатации

При подборе ответной части необходимо учитывать условный размер корпуса 24 и число контактов 19 — эти параметры должны совпадать у обеих половин соединителя. Допустимое рабочее напряжение не должно превышать 700 В, а частота коммутируемого сигнала — 3 МГц.

Поскольку исполнение негерметичное, при монтаже следует исключить попадание влаги и загрязнений внутрь корпуса. Резьбовое соединение рекомендуется затягивать без чрезмерного усилия, чтобы не повредить резьбу и изолятор. Серебряное покрытие контактов требует аккуратного обращения: не следует касаться контактных поверхностей руками и применять абразивные материалы при очистке.

Сведения о производителе, стране производства, комплектации, гарантийных обязательствах, сертификатах и стандартах в предоставленных данных отсутствуют, поэтому не приводятся. Артикул изделия — 438, категория — 2РМ2.
