Назначение соединителя

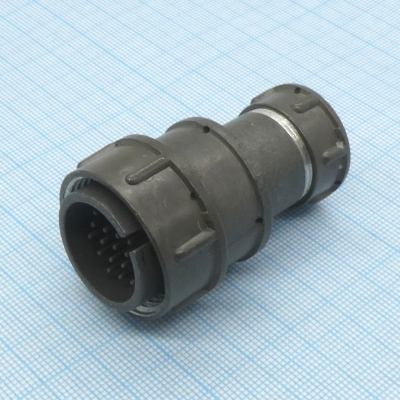

2РМ24КПЭ19Ш1В1 — кабельная вилка цилиндрического низкочастотного негерметичного электрического соединителя общего назначения. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка применяется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В.

Соединитель относится к серии 2РМ и выпускается под размер корпуса 24. Исполнение В — всеклиматическое, что позволяет эксплуатировать изделие в различных климатических зонах. Негерметичное исполнение означает, что соединитель не предназначен для работы при повышенном давлении или в среде с прямым воздействием влаги под давлением.

Расшифровка обозначения

Маркировка 2РМ24КПЭ19Ш1В1 построена по стандартной схеме серии 2РМ и содержит полную информацию о конструкции и параметрах изделия:

• 2РМ — серия соединителя;
• 24 — размер корпуса;
• К — кабельный, то есть предназначен для монтажа на кабель;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 19 — число контактов;
• Ш — вилка (штыревая часть);
• 1 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 °С.

Таким образом, обозначение однозначно указывает на кабельную вилку с 19 контактами, прямым патрубком и гайкой для экранированного кабеля, рассчитанную на эксплуатацию при температуре до 100 °С.

Подтверждённые технические особенности

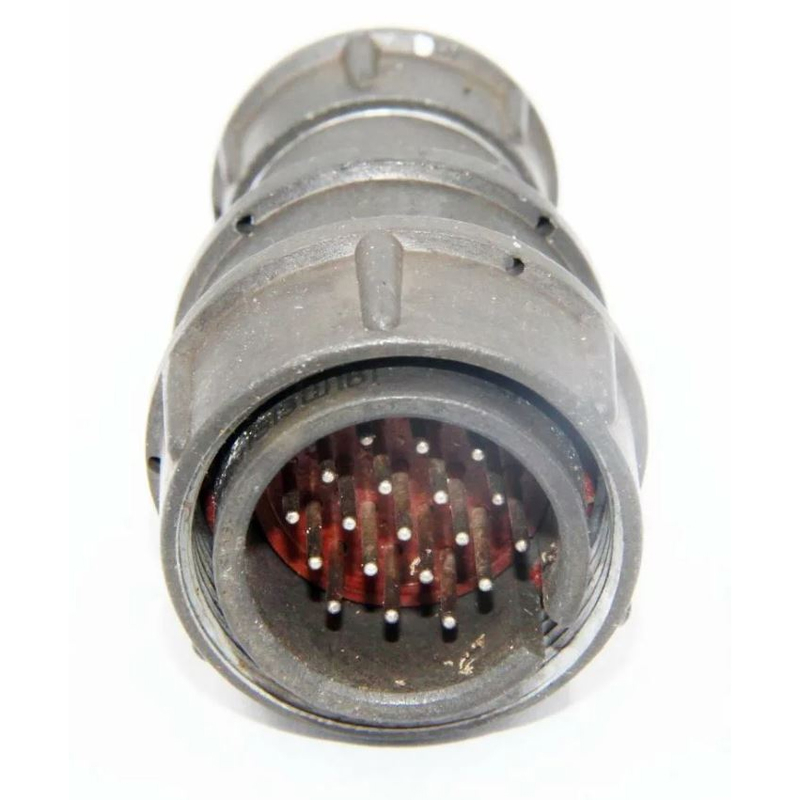

Соединитель рассчитан на 19 контактов диаметром 1 мм с серебряным покрытием. Максимальная токовая нагрузка на один контакт составляет 5 А, суммарная нагрузка на соединитель — до 100 А. Сопротивление контактов — не более 5 мОм, что обеспечивает стабильность электрического соединения при передаче сигнала и питания.

Изделие устойчиво к механическим воздействиям: выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с², а также удары с ускорением до 5000 м/с². Рабочий диапазон температур — от минус 60 до плюс 100 °С. Число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Конструктивно вилка имеет резьбовое сочленение и одношпоночную поляризацию, что исключает неправильное подключение. Монтаж — обжимной, для экранированного кабеля, с прямым патрубком. Длина изделия — 54 мм, масса — до 16 г.

Применение

Вилка 2РМ24КПЭ19Ш1В1 применяется в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное соединение цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря экранированному исполнению с гайкой для экранированного кабеля соединитель подходит для линий, где важно снизить влияние помех.

Обжимной монтаж обеспечивает быстрое и стабильное присоединение провода к контакту без пайки. Всеклиматическое исполнение В и рабочий диапазон температур от минус 60 до плюс 100 °С позволяют использовать изделие в аппаратуре, эксплуатируемой как в помещениях, так и на открытом воздухе в составе герметизированных блоков и шкафов.

Соединитель на 19 контактов с диаметром контакта 1 мм удобен для многожильных кабельных сборок, где необходимо передавать несколько независимых цепей одновременно. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и исключают ошибки при подключении ответной части.
