Назначение соединителя 2РМ24КПЭ19Ш1В1

2РМ24КПЭ19Ш1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель общего назначения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ2 и применяется для внутреннего монтажа в составе радиоэлектронной и радиотехнической аппаратуры.

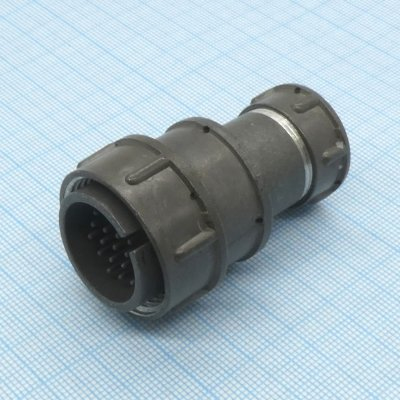

Конструктивно данный соединитель представляет собой кабельную вилку с экранированным прямым патрубком, что обозначено в маркировке буквой Э. Корпус выполнен в условном размере 24. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, то есть изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата при размещении внутри помещений.

Подтверждённые особенности конструкции

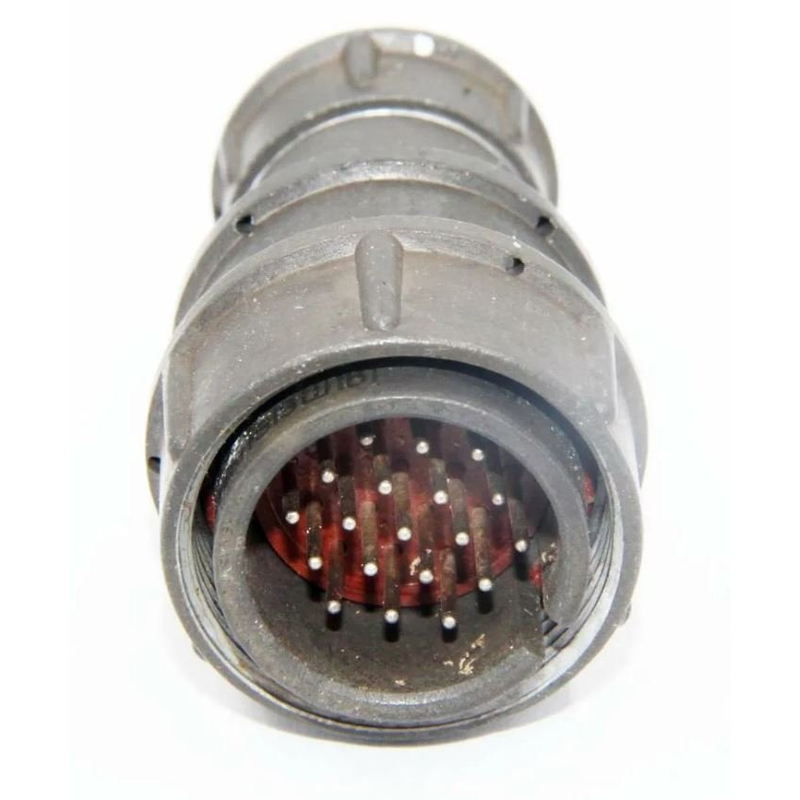

Вилка оснащена 19 извлекаемыми контактами цилиндрической формы, что соответствует обозначению Ш1 в наименовании. Контакты имеют серебряное покрытие, на что указывает индекс В1. Монтаж проводников к контактам выполняется обжимкой или пайкой, что даёт гибкость при сборке кабельных сборок.

Сочленение с ответной частью резьбовое, что обеспечивает надёжную фиксацию и устойчивость к вибрационным нагрузкам. Корпус изготовлен из карболита серого цвета с оксидированным покрытием. Диаметр корпуса составляет около 32 мм, высота — 54 мм. Экранированный патрубок предназначен для защиты цепи от внешних помех и для организации экранирующей оплётки кабеля.

Технические характеристики

• Максимальное рабочее напряжение — до 560–700 В.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, допустима смена до плюс 150 градусов Цельсия.
• Вибрация — в диапазоне от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате.
• Механические удары — до 2000–5000 метров на секунду в квадрате.
• Максимальная токовая нагрузка на контакт — от 5–8 А при диаметре 1 мм до 32 А при диаметре 3 мм.
• Ресурс — 500–5000 часов наработки и 500 сочленений.

Приведённые значения показывают, что соединитель пригоден как для слаботочных сигнальных цепей, так и для цепей с заметной токовой нагрузкой, в зависимости от типоразмера установленных контактов.

Условия эксплуатации и применения

Соединитель 2РМ24КПЭ19Ш1В1 применяется в радиоэлектронной и радиотехнической аппаратуре. Он устойчив к повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном давлении до 50,6 на 10 в четвёртой степени Паскаля и при пониженном давлении вплоть до 133 Паскаля.

Срок сохраняемости составляет от 15 до 25 лет, что важно при длительном хранении и комплектовании резервного оборудования. Благодаря негерметичному исполнению соединитель ориентирован на внутренний монтаж, то есть на установку внутри корпусов приборов и блоков, защищённых от прямого воздействия влаги и пыли.

Резьбовое сочленение и экранированный патрубок делают изделие удобным для ответственных кабельных соединений, где требуется стабильность контакта при вибрации и ударах. Извлекаемые контакты позволяют заменять повреждённые элементы и перекомпоновывать схему подключения без замены всего соединителя.
