Назначение и общее описание

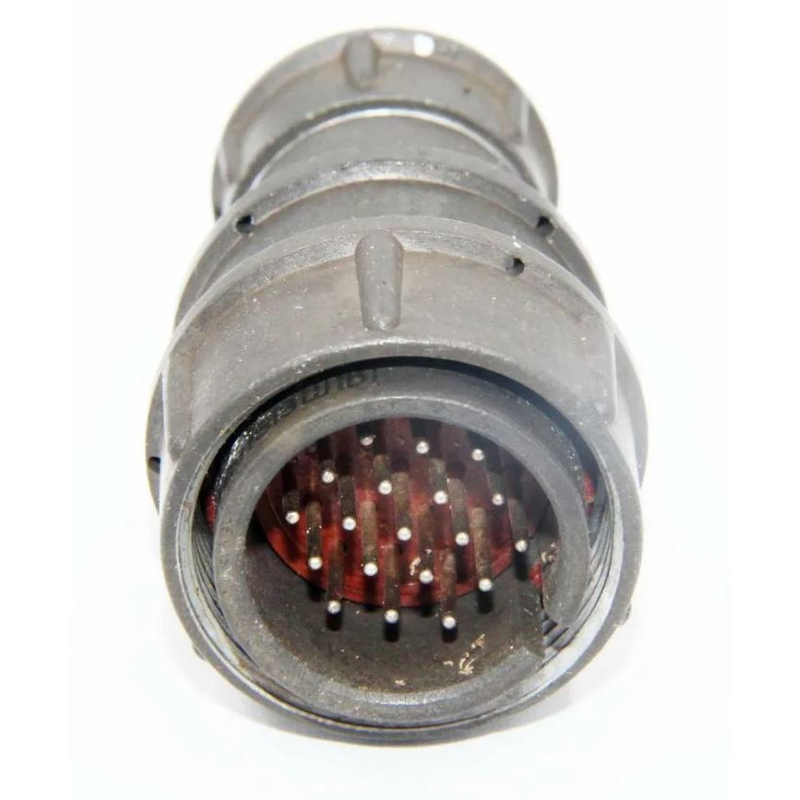

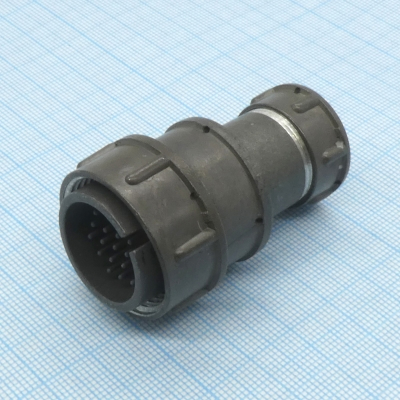

Соединитель 2РМ24КПЭ19Ш1В1 представляет собой кабельную вилку, применяемую в электрических цепях постоянного и переменного тока. Изделие относится к типу негерметичных соединителей и предназначено для работы на частотах до 3 МГц и при напряжениях до 700 В. Вилка обеспечивает электрическое соединение и механическое сочленение ответных частей в составе кабельных сборок и блоков аппаратуры.

Конструкция и маркировка изделия соответствуют отраслевой системе обозначений серии 2РМ, что позволяет однозначно определить его исполнение по маркировке. Соединитель поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для применения в ответственных узлах.

Расшифровка обозначения

Структура обозначения 2РМ24КПЭ19Ш1В1 содержит следующие сведения об исполнении соединителя:

• 2РМ — тип соединителя;
• 24 — условный размер корпуса;
• К — кабельный вид корпуса;
• П — прямой вид патрубка;
• Э — гайка патрубка для экранированного кабеля;
• 19 — количество контактов;
• Ш — вилка;
• 1 — сочетание контактов (все контакты диаметром 1 мм);
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях постоянного и переменного тока с указанными ниже ограничениями по току, напряжению и сопротивлению.

• Токовая нагрузка на одиночный контакт — 5 А.
• Максимальная суммарная токовая нагрузка на соединитель — 100 А.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление контактов — не более 5 мОм при диаметре 1 мм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная электрическая прочность изоляции — 1850 В.

Условия эксплуатации

Соединитель работоспособен в широком диапазоне температур и при изменении температурных режимов. Температура среды: от минус 60 до плюс 100 градусов Цельсия. Смена температур: от плюс 180 до минус 60 градусов Цельсия.

Дополнительные параметры среды: атмосферное давление — от 133,32 умноженного на 10 в степени минус 12 Па до 50,6 умноженного на 10 в степени 4 Па. Повышенная относительная влажность при температуре плюс 25 градусов Цельсия — до 98 процентов.

Механические характеристики

Ресурс механического сочленения составляет 500 сочленений и расчленений. Минимальная наработка — 1000 часов. Указанные значения определяют применимость вилки в условиях, требующих периодического подключения и отключения.

Область применения

Соединитель 2РМ24КПЭ19Ш1В1 подходит для использования в узлах и блоках радиоэлектронной аппаратуры, обеспечивая надёжное соединение в различных условиях эксплуатации. Применение включает кабельные сборки и монтажные соединения, где требуются вилки с экранированным кабелем, прямым патрубком и серебряным покрытием контактов.

Изделие может использоваться в цепях с токами на одиночный контакт до 5 А и суммарной нагрузкой на соединитель до 100 А, при рабочем напряжении до 560 В и частотах до 3 МГц. Диапазон рабочих температур и устойчивость к смене температур позволяют эксплуатировать соединитель в составе аппаратуры, работающей в тяжёлых климатических условиях.
