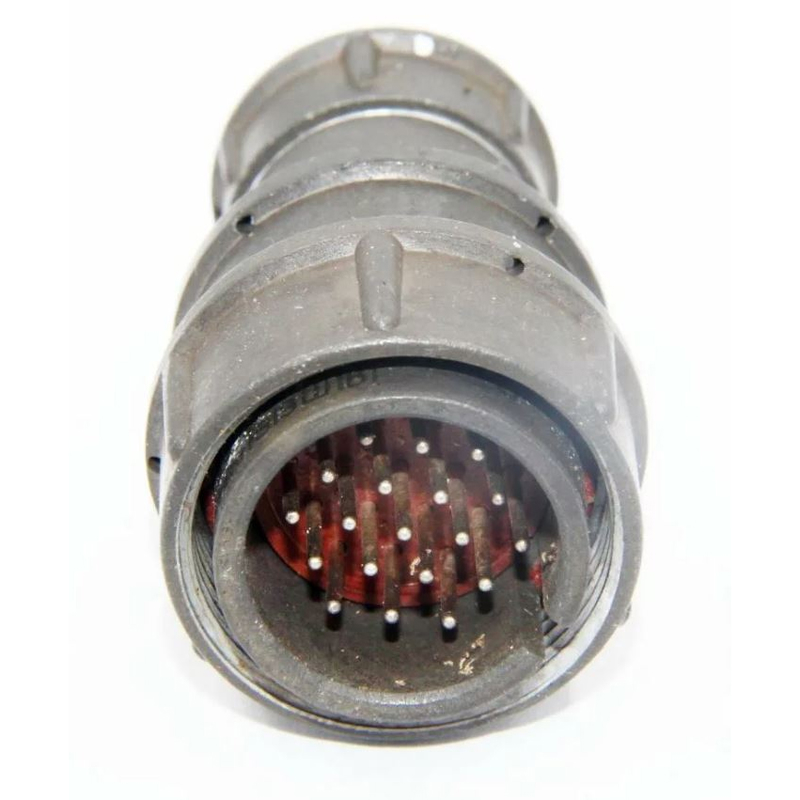

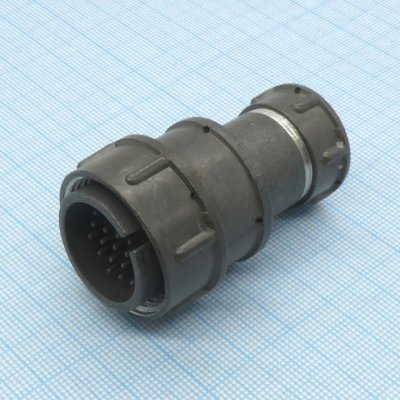

Назначение соединителя 2РМ24КПЭ19Ш1В1 «5»

Соединитель 2РМ24КПЭ19Ш1В1 «5» относится к серии 2РМ — негерметичным цилиндрическим низкочастотным соединителям, широко применяемым в радиоэлектронной и радиотехнической аппаратуре. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В; отдельные источники указывают максимальное рабочее напряжение до 560 В. По исполнению это кабельная часть соединителя — вилка, рассчитанная на внутренний монтаж в составе аппаратуры.

Приёмка «5» подтверждает, что изделие прошло приёмочные испытания по соответствующей категории и может применяться в ответственных сборках, где предъявляются повышенные требования к качеству и стабильности параметров. Такое исполнение востребовано при комплектовании бортовой, измерительной и связной радиоаппаратуры, а также при изготовлении кабельных сборок по заказу.

Подтверждённые особенности и характеристики

Ниже перечислены параметры и конструктивные признаки, заявленные для данной модели. Значения приведены по данным каталога и не являются расчётными величинами для конкретного экземпляра.

• Тип соединителя: негерметичный цилиндрический низкочастотный.
• Часть соединителя: вилка.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 24.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 19.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Приёмка: «5».

Технические параметры

Электрические характеристики

Максимальная токовая нагрузка на одиночный контакт обычно составляет до 5–7 А для контактов диаметром 1 мм. Сопротивление контактов — не более 0,005 Ом для контактов диаметром 1 мм. Рабочее напряжение — до 700 В, по отдельным источникам — до 560 В, при частоте тока до 3 МГц. Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление при многократных сочленениях.

Условия эксплуатации и ресурс

Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия, что согласуется с теплостойкостью до 100 градусов Цельсия и климатическим исполнением УХЛ2.1. Минимальная наработка — не менее 5000 часов.

Применение и монтаж

Соединители серии 2РМ используются для внутреннего монтажа в радиоэлектронной аппаратуре. Сочленение выполняется резьбовым способом, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Метод монтажа — пайка или обжимка, в зависимости от оснастки и требований конкретной сборки. Гайка патрубка рассчитана на экранированный кабель, поэтому вилка подходит для линий, где требуется экранирование и защита от помех.

Разъёмы серии 2РМ выпускаются в различных исполнениях, включая блочные и кабельные, с прямыми или угловыми патрубками, что позволяет подобрать ответную часть под компоновку блока или кабельного жгута. При монтаже следует учитывать условный размер корпуса 24 и число контактов 19 при подборе ответной розетки и комплектующих.

Комплектация и указания по подбору

1. Вилка 2РМ24КПЭ19Ш1В1 «5» — кабельная часть соединителя с прямым патрубком под экранированный кабель.
2. Ответная часть подбирается из той же серии 2РМ с учётом условного размера корпуса 24 и 19 контактов.
3. Способ монтажа — пайка или обжимка — определяется применяемой оснасткой и требованиями сборки.
4. Для эксплуатации вне отапливаемых помещений исполнение УХЛ2.1 по ГОСТ 15150-69 задаёт допустимые климатические условия.

Производитель в предоставленных данных не указан, сведения о стране производства, гарантии и точной комплектации поставки отсутствуют. При заказе уточняйте эти позиции отдельно.
