Назначение соединителя

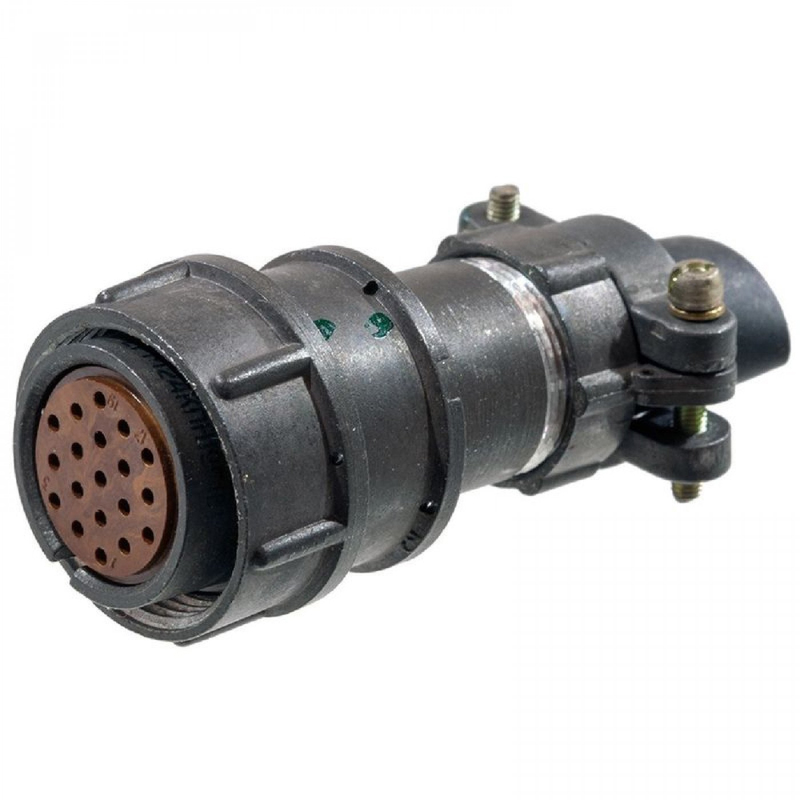

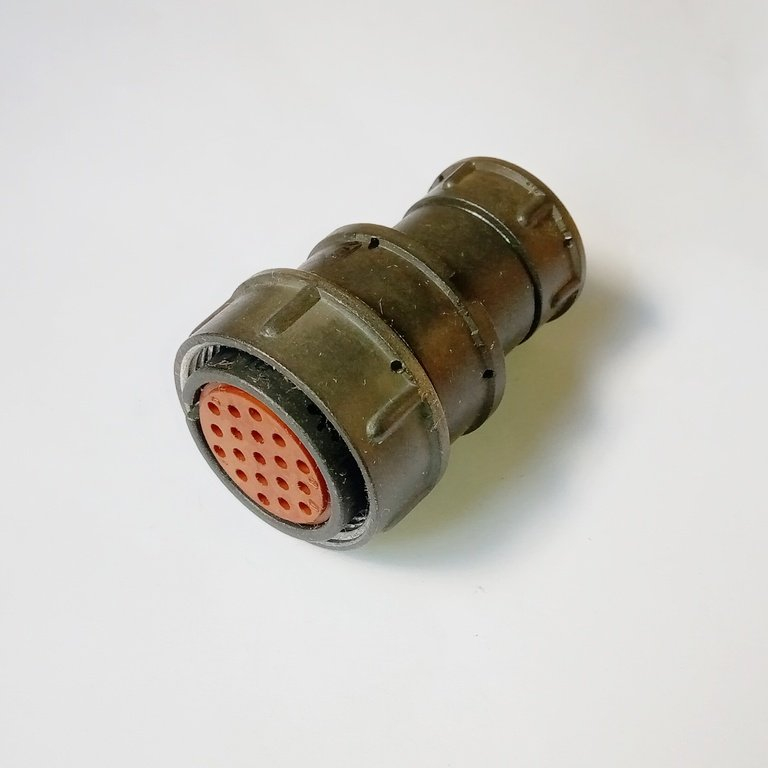

2РМ24КПЭ19Ш1П1 — цилиндрический низкочастотный негерметичный электрический соединитель объемного монтажа с резьбовой фиксацией. Изделие относится к категории 2РМ2 и предназначено для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В. Соединитель применяется там, где требуется надежное электрическое соединение при воздействии механических нагрузок и перепадов условий эксплуатации: во внутренних цепях приборов, блоков и устройств.

Конструкция с резьбовой фиксацией обеспечивает устойчивость сочленения к вибрации и ударам, а негерметичное исполнение определяет область применения — работа внутри аппаратуры, не подверженной прямому воздействию влаги под давлением.

Расшифровка обозначения

Маркировка изделия построена по стандартной структуре, где каждая группа символов несет конкретную информацию о типе и исполнении соединителя.

• 2РМ — тип соединителя, низкочастотный круглый.
• 24 — условный размер корпуса.
• К — кабельный корпус.
• ПЭ — патрубок с уплотнением.
• 19 — число контактов.
• Ш1 — исполнение корпуса (вилка или розетка с определенной компоновкой).
• П1 — материал контактов, палладий, цилиндрический вид.

Таким образом, обозначение 2РМ24КПЭ19Ш1П1 полностью описывает конструктивные особенности: кабельное исполнение корпуса с уплотненным патрубком, девятнадцать контактов из палладия цилиндрической формы.

Технические характеристики

Соединитель рассчитан на эксплуатацию в жестких условиях. По механическим воздействиям изделие выдерживает вибрацию с ускорением до 490 метров на секунду в квадрате (что соответствует 50 g) в диапазоне частот от 1 до 1000 Гц. Одиночные удары достигают 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате.

Максимальный ток на контакт зависит от диаметра контакта: при диаметре 1 миллиметр он составляет от 5 до 8 ампер, при диаметре 3 миллиметра — до 32 ампер. Сопротивление изоляции — не менее 1000–5000 мегаом. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, допускаются кратковременные скачки до плюс 150 градусов Цельсия. Климатическое исполнение — УХЛ2.1.

Ресурс и монтаж

Количество сочленений — до 500 циклов, наработка — минимум 5000 часов. Монтаж выполняется пайкой, контакты цилиндрические. Объемный монтаж подразумевает соединение проводников непосредственно на контактных элементах соединителя.

Применение

Соединитель используется во внутренних цепях приборов для надежного соединения при механических нагрузках и перепадах условий. Типичные сферы применения — радиоэлектронная аппаратура, измерительные приборы, блоки управления и другая техника, где требуется компактное и устойчивое к вибрации соединение с числом контактов 19.

Благодаря палладиевым контактам обеспечивается стабильность переходного сопротивления, а резьбовая фиксация предотвращает самопроизвольное расчленение под воздействием вибрации. Изделие не предназначено для работы в герметичных условиях или под давлением.

Комплектация и особенности

• Тип соединителя: цилиндрический низкочастотный, негерметичный.
• Монтаж: объемный, пайкой.
• Фиксация: резьбовая.
• Число контактов: 19.
• Материал контактов: палладий, цилиндрическая форма.
• Климатическое исполнение: УХЛ2.1.
• Ресурс: до 500 сочленений, наработка не менее 5000 часов.

Соединитель 2РМ24КПЭ19Ш1П1 сочетает устойчивость к вибрационным и ударным нагрузкам с широким температурным диапазоном, что делает его пригодным для ответственных внутренних цепей приборов. Артикул изделия — 480.
