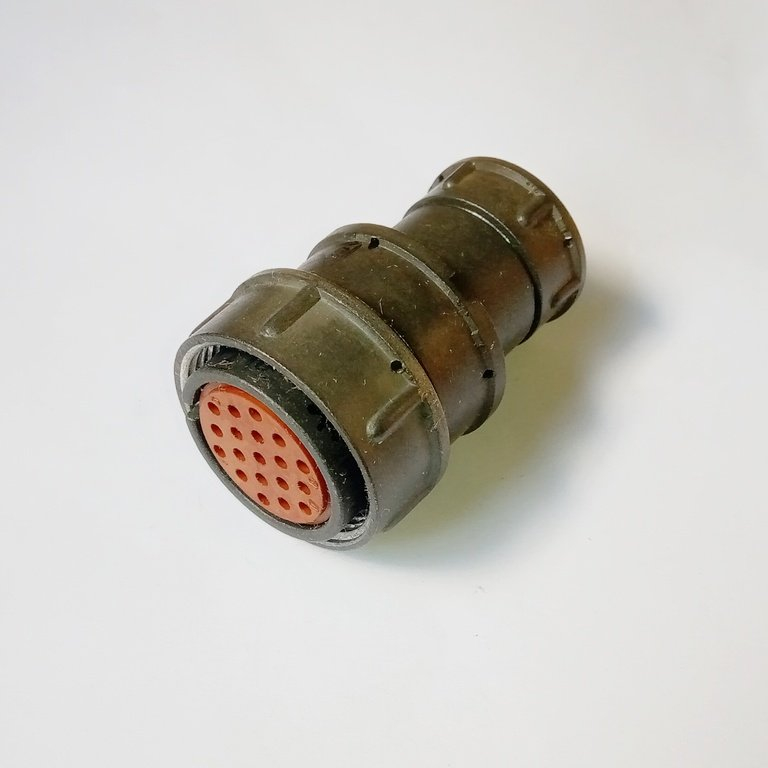

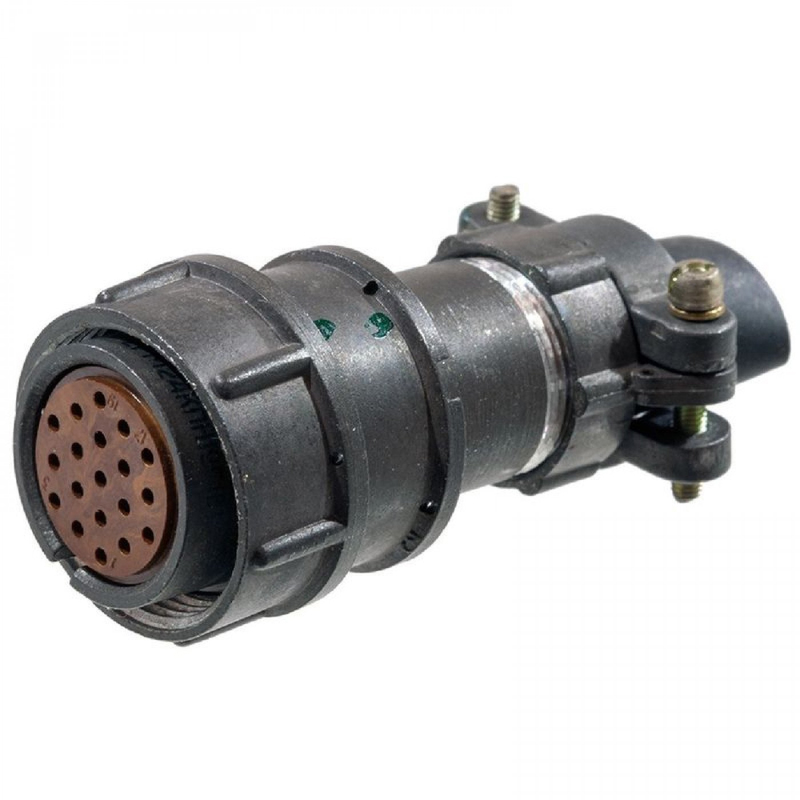

Назначение соединителя 2РМ24КПЭ19Г1В1Л

2РМ24КПЭ19Г1В1Л — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Изделие относится к категории 2РМ2 и применяется в радиоэлектронной и радиотехнической аппаратуре для электрического соединения цепей и передачи сигналов и питания между блоками, узлами и кабелями.

Конструктивно это кабельная розетка с резьбовым соединением, что обеспечивает надёжную фиксацию ответной части и устойчивость к механическим воздействиям. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса.

Подтверждённые особенности конструкции

• Тип изделия: кабельная розетка с резьбовым соединением.
• Количество контактов: 19 извлекаемых цилиндрических контактов.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: серебро (индекс «Г»).
• Метод монтажа: обжимка.
• Климатическое исполнение: В (УХЛ2.1).
• Патрубок: прямой.
• Длина соединителя: 54 мм.
• Масса: не более 16 г.

Извлекаемые контакты упрощают монтаж и обслуживание: при необходимости контакт можно заменить без демонтажа всего соединителя. Обжимной метод монтажа обеспечивает надёжное и стабильное соединение проводника с контактом.

Технические характеристики

• Максимальное рабочее напряжение: 560 В (амплитудное значение).
• Токовая нагрузка на контакт: от 5 до 8 А для контактов диаметром 1,0 мм.
• Сопротивление изоляции: не менее 1000 МОм.
• Максимальная электрическая прочность: 1850 В.
• Ёмкость между контактами: не более 6 пФ.

Указанные параметры определяют применимость соединителя в цепях с умеренными токами и напряжениями, а также в цепях, где важна малая межконтактная ёмкость.

Условия эксплуатации

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: от минус 60 до плюс 150 градусов Цельсия.
• Вибрация: диапазон 1–1000 Гц, ускорение до 490 м/с².
• Удары: одиночные, до 5000 м/с².
• Линейные нагрузки: до 2000 м/с².
• Пониженное давление: до 133 Па.
• Число сочленений-расчленений: 500.
• Гамма-процентный срок сохраняемости: 15 лет.

Соединитель рассчитан на работу в жёстких условиях: он выдерживает интенсивную вибрацию, ударные и линейные нагрузки, а также пониженное атмосферное давление. Климатическое исполнение В (УХЛ2.1) подтверждает пригодность для эксплуатации в соответствующей климатической зоне.

Применение

Благодаря совокупности характеристик 2РМ24КПЭ19Г1В1Л применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для кабельных сборок и межблочных соединений. Резьбовое соединение и стойкость к механическим нагрузкам делают его пригодным для оборудования, работающего в условиях вибрации и перепадов температур.

Все приведённые значения соответствуют данным каталога; при подборе ответных частей и принадлежностей следует руководствоваться типом соединителя, числом и диаметром контактов, а также климатическим исполнением.
