Назначение и область применения

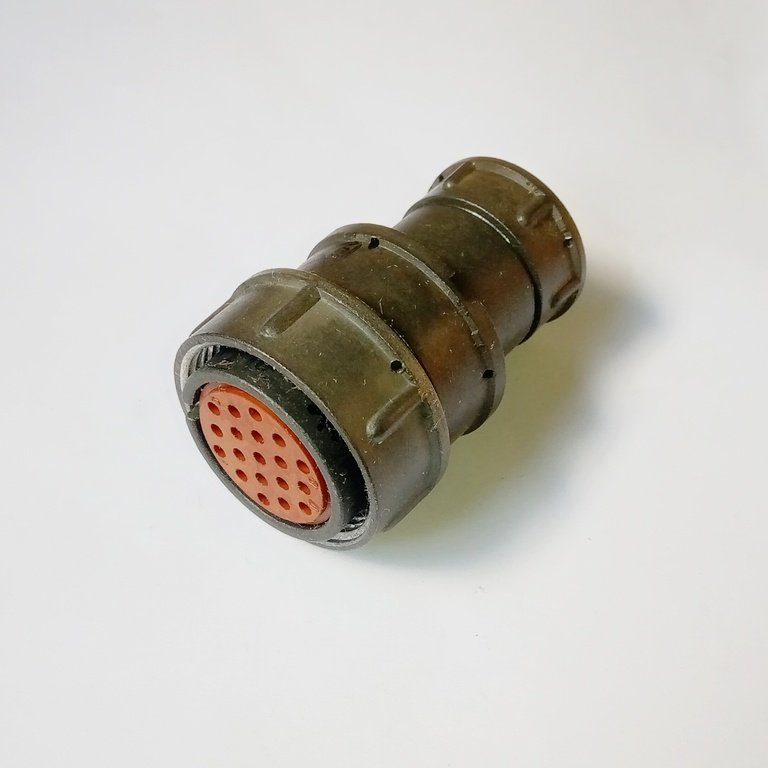

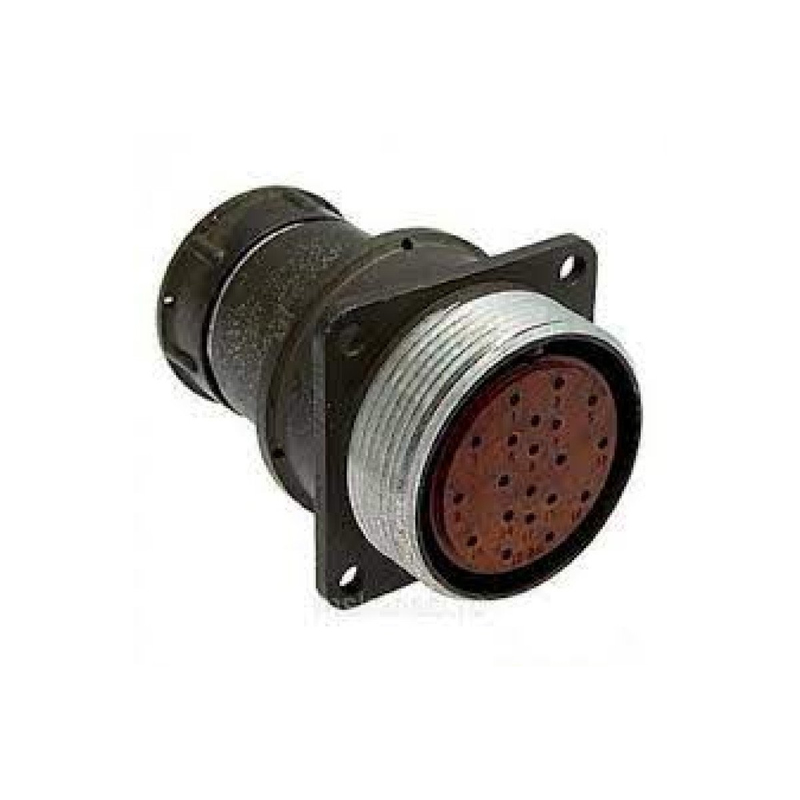

Кабельная розетка 2РМ24КПЭ19Г1В1 относится к семейству низкочастотных цилиндрических электрических соединителей серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём обеспечивает разъёмное соединение кабельной линии с ответной частью — вилкой, образуя надёжный электрический контакт в условиях стационарного и подвижного монтажа.

Основная сфера применения — внутренний объёмный монтаж в промышленной аппаратуре, контрольно-измерительном оборудовании, транспортных системах и специальной технике. Конструкция с резьбовой стыковкой и экранирующим патрубком допускает многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Кабельное исполнение корпуса предполагает монтаж непосредственно на оконцованный кабель, что упрощает подключение внешних линий и замену соединителя в полевых условиях. Розетка совместима с ответными вилками серии 2РМ соответствующего типоразмера и конфигурации контактов, в том числе с вилкой 2РМ24КПЭ19Ш1В1.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ24КПЭ19Г1В1 содержит полную информацию о типе и исполнении изделия:

• 2РМ — серия низкочастотных цилиндрических разъёмов;
• 24 — условный диаметр корпуса, соответствующий габариту 24 мм;
• К — кабельный корпус, предназначенный для монтажа на кабель;
• ПЭ — прямой патрубок с гайкой для экранированного кабеля;
• 19 — количество контактов в розетке;
• Г — часть соединителя «розетка»;
• 1 — конфигурация контактов диаметром 1 мм;
• В1 — серебряное покрытие контактов и всеклиматическое исполнение.

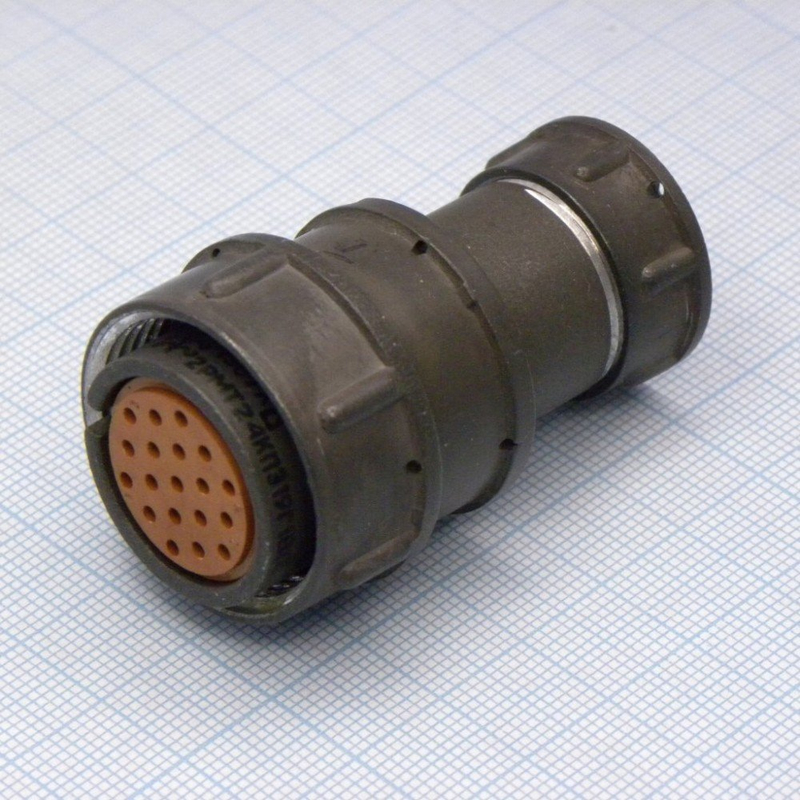

Розетка состоит из металлического кабельного корпуса, диэлектрического изолятора с установленным 19-контактным блоком и экранирующего патрубка с накидной гайкой. Хвостовики контактов рассчитаны на подключение проводов сечением от 0,5 мм² с фиксацией проводника методом пайки или опрессовки. Резьбовой механизм стыковки обеспечивает плотное прилегание контактных пар и защиту от самопроизвольного разъединения при вибрационных нагрузках.

Электрические параметры

Соединитель рассчитан на работу при максимальном напряжении до 560 В переменного или постоянного тока. Токовая нагрузка на один контакт составляет порядка 5–7 А в зависимости от условий эксплуатации и конкретного производителя. Общая допустимая нагрузка на разъём достигает десятков ампер, что позволяет использовать изделие в силовых и сигнальных цепях средней мощности.

Переходное сопротивление контактов не превышает единиц милливольт на ампер, что в пересчёте соответствует величине ориентировочно 0,005 Ом и менее на контакт. Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм в нормальных климатических условиях. Ёмкость между соседними контактами не превышает нескольких пикофарад, типовое значение — до 6 пФ.

Климатическое исполнение и надёжность

Всеклиматическое исполнение В1 гарантирует стабильную работу розетки в широком диапазоне температур и влажности. Изделие сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, характерных для подвижных объектов и промышленного оборудования. Конструкционные материалы и покрытия обеспечивают устойчивость к коррозии и длительный срок службы при соблюдении правил монтажа и эксплуатации.

Соединитель 2РМ24КПЭ19Г1В1 подходит для применения в условиях повышенных требований к надёжности внешних соединений, где важны стабильность электрического контакта и защита от электромагнитных помех. Экранирующий патрубок позволяет выполнить корректную разделку экранированного кабеля с сохранением непрерывности экрана по всей длине линии связи.
