Назначение соединителя 2РМ24КПЭ19Г1В1

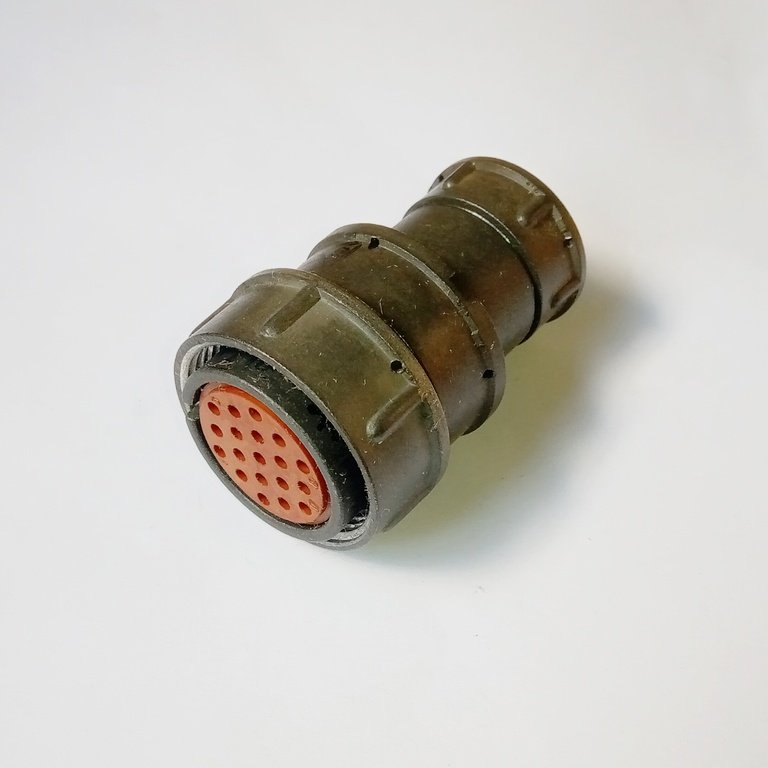

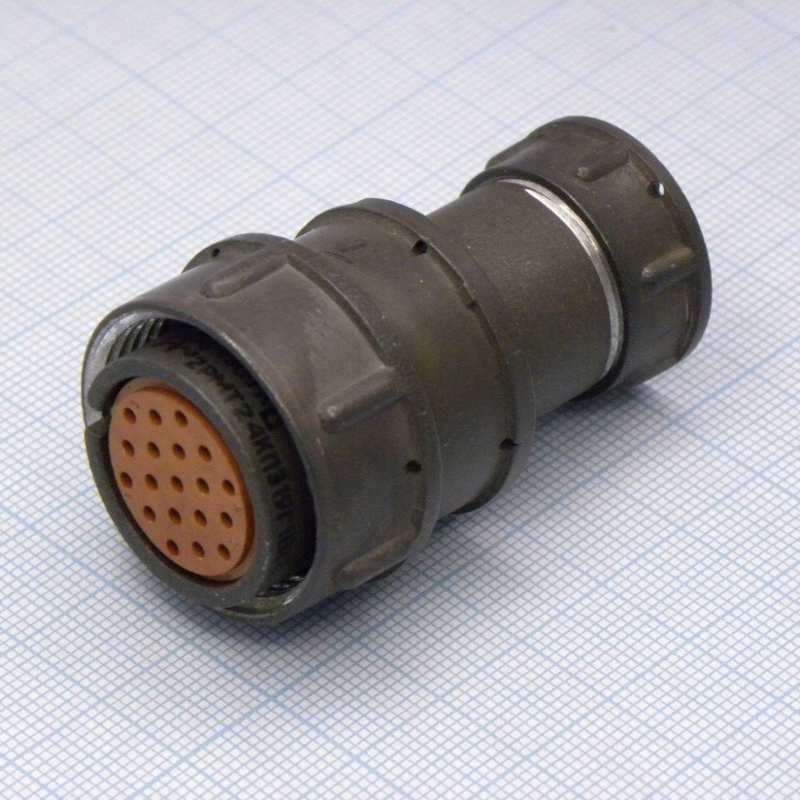

Соединитель 2РМ24КПЭ19Г1В1 производства ОАО «Лтава» — это цилиндрический низкочастотный разъём общего назначения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ2 и используется для электрического соединения цепей внутри узлов, блоков и стоек электронного оборудования.

Разъём предназначен для внутреннего монтажа. Он негерметичен, имеет цилиндрическую форму корпуса и резьбовое соединение частей. Кабельное исполнение корпуса означает, что соединитель устанавливается на кабеле, а не на панели прибора.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструкции и исполнении. Ниже приведена расшифровка обозначения модели 2РМ24КПЭ19Г1В1.

• 2РМ — тип цилиндрического низкочастотного соединителя.
• 24 — условный размер корпуса, определяемый диаметром по фланцу.
• К — кабельный корпус, то есть разъём монтируется на кабеле.
• П — прямой патрубок выхода кабеля.
• Э — наличие экранирующей гайки, рассчитанной на экранированный кабель.
• 19 — количество контактов в одном корпусе.
• Г1 — климатическое исполнение и группа по теплостойкости, обычно соответствующая верхнему пределу 100 °C.
• В1 — тип контакта и покрытие контактов серебром.

Корпус изделия, как правило, выполняется из металла или карболита. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и при механических воздействиях. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей.

Технические характеристики

Электрические параметры

Максимальное рабочее напряжение соединителя составляет до 560 В по амплитудному значению. В отдельных справочных материалах указывается предельное напряжение до 700 В при частоте до 3 МГц.

Токовая нагрузка на одиночный контакт достигает 5–8 А и зависит от диаметра жилы и условий эксплуатации. Допустимый суммарный ток по всем контактам составляет порядка 100 А.

Сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях. Сопротивление самих контактов не превышает нескольких миллиОм, например до 5 мОм. Ёмкость между контактами — не более 6 пФ.

Условия эксплуатации

Диапазон рабочих температур простирается примерно от минус 60 °C до плюс 100 °C. Допускается кратковременный нагрев до плюс 150 °C при смене температур. Разъём рассчитан на работу при высокой относительной влажности — до 98 процентов при плюс 25 °C.

По механическим нагрузкам изделие выдерживает вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением до примерно 50 g, что соответствует 490 метрам на секунду в квадрате. Ударные нагрузки включают одиночные удары до примерно 500 g (5000 метров на секунду в квадрате) и многократные удары до примерно 100 g (1000 метров на секунду в квадрате). Допустимое линейное ускорение составляет от 200 до 2000 метров на секунду в квадрате.

Применение

Соединитель 2РМ24КПЭ19Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей. Благодаря кабельному исполнению с прямым патрубком и экранирующей гайкой он подходит для подключения экранированных кабелей в составе блоков и узлов электронного оборудования.

Устойчивость к влажности, вибрации и ударным нагрузкам делает изделие пригодным для эксплуатации в жёстких условиях, характерных для аппаратуры, работающей в подвижных и стационарных объектах. Девятнадцать контактов в одном корпусе позволяют передавать многопроводные сигнальные и силовые цепи через одно соединение.
