Назначение соединителя 2РМ24КПЭ19Г1В1

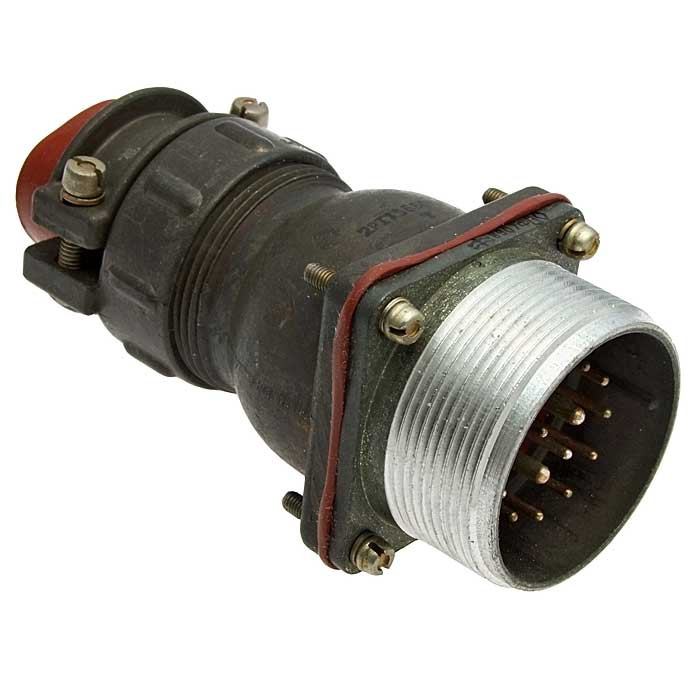

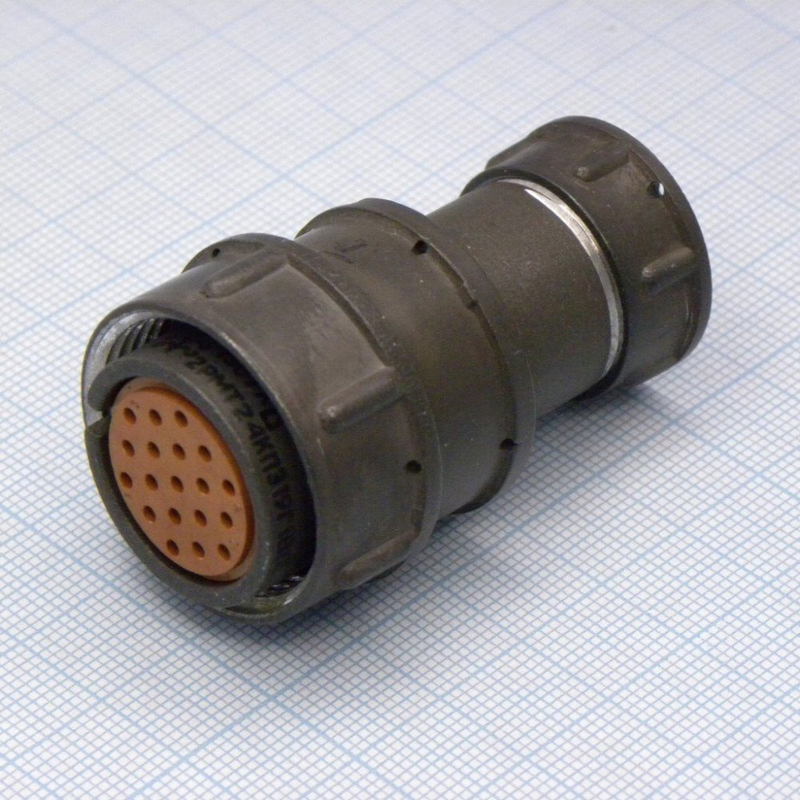

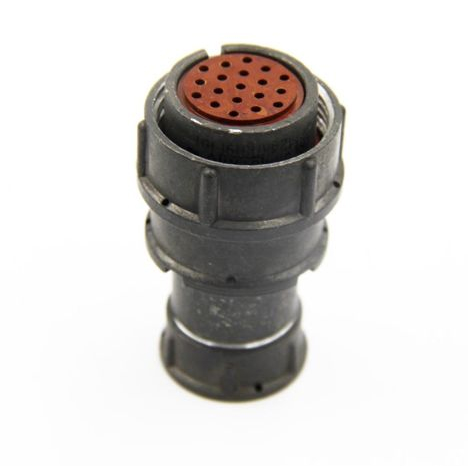

2РМ24КПЭ19Г1В1 — электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей и относится к категории кабельных розеток с резьбовым соединением.

Соединитель предназначен для работы в составе аппаратуры, где требуется компактное многоконтактное соединение с механически надёжной фиксацией ответных частей. Резьбовое соединение обеспечивает устойчивость к вибрационным и ударным нагрузкам, что важно для бортовой, стационарной и подвижной техники.

Подтверждённые особенности конструкции

Диаметр посадочного отверстия составляет 24 мм, что отражено в обозначении серии 2РМ24. Количество контактов — 19, диаметр каждого контакта равен 1 мм. Контакты извлекаемые, круглые, изготовлены из латуни и имеют покрытие: серебряное (индекс В), золотое (индекс А) или палладиевое (индекс П). В маркировке 2РМ24КПЭ19Г1В1 указано серебряное покрытие.

Метод монтажа — обжимка. Корпус кабельный, обозначаемый буквами КПЭ, выполнен из карболита. Негерметичное исполнение определяет область применения: соединитель не предназначен для работы в условиях прямого воздействия влаги или избыточного давления, но рассчитан на эксплуатацию в составе аппаратуры в оговорённых климатических условиях.

Технические характеристики

• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Максимальная рабочая частота — до 3 МГц.
• Токовая нагрузка на контакт диаметром 1,0 мм — от 5 до 8 А.
• Токовая нагрузка на контакт диаметром 1,5 мм — от 7 до 15 А.
• Токовая нагрузка на контакт диаметром 2,0 мм — до 18 А.
• Токовая нагрузка на контакт диаметром 3,0 мм — до 32 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Механическая стойкость

Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 1000 Гц при ускорении 490 м/с². Устойчивость к одиночным ударам достигает 5000 м/с², к многократным ударам — 1000 м/с², к линейным нагрузкам — 2000 м/с².

Условия эксплуатации

Рабочая температура находится в пределах от минус 60 до плюс 100 градусов Цельсия, допускается кратковременный нагрев до плюс 150 градусов Цельсия. Климатическое исполнение — В или УХЛ2.1.

Минимальная наработка составляет 5000 часов. Ресурс по количеству сочленений-расчленений — 500 циклов. Срок сохраняемости — до 25 лет при соблюдении условий хранения, установленных для данной категории изделий.

Применение и монтаж

2РМ24КПЭ19Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре как кабельная розетка. Обжимной монтаж контактов позволяет получать надёжное неразъёмное соединение проводника с контактом, устойчивое к вибрации и многократным механическим воздействиям.

Извлекаемые контакты упрощают обслуживание и ремонт: при необходимости контакт может быть извлечён из корпуса и заменён без замены всего соединителя. Резьбовое соединение обеспечивает плотную фиксацию ответной части и предотвращает самопроизвольное расчленение под действием нагрузок.

Изделие относится к категории 2РМ2 и поставляется как самостоятельный соединитель без указания комплектации, сведений о производителе и дополнительных сертификатов в предоставленных данных.
