2РМ24КПЭ19Г1В1: кабельная розетка серии 2РМ для надежных электрических соединений

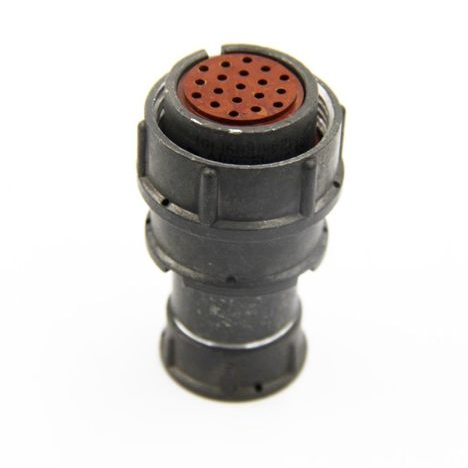

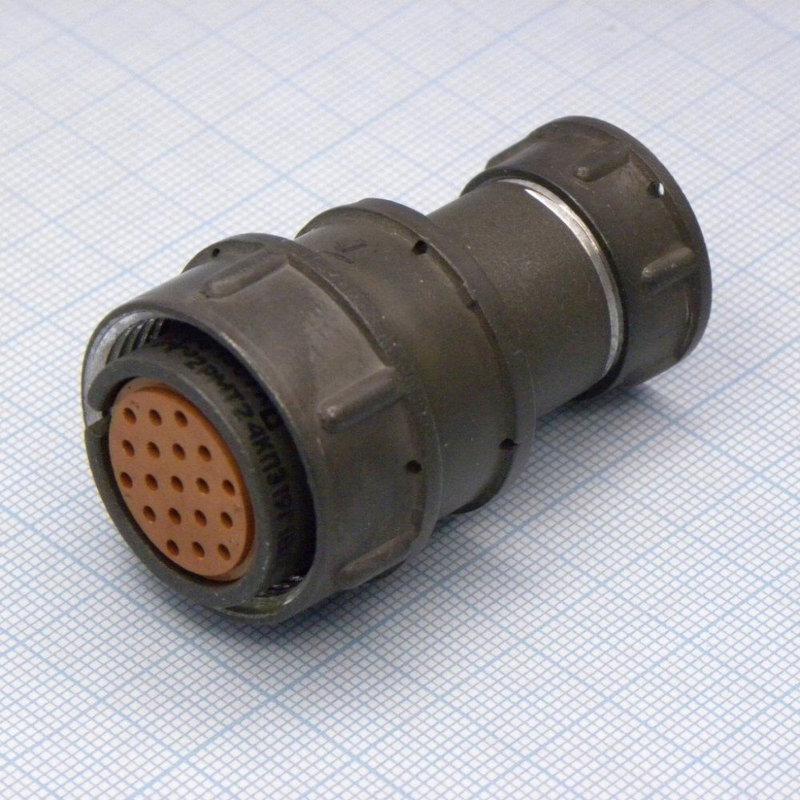

2РМ24КПЭ19Г1В1 — цилиндрический низкочастотный соединитель серии 2РМ, выполненный в виде кабельной розетки с прямым патрубком. Разъем предназначен для внутреннего объемного монтажа и применяется в цепях постоянного и переменного тока, где требуется надежное многоконтактное соединение с резьбовой фиксацией.

Конструкция 2РМ24КПЭ19Г1В1 рассчитана на эксплуатацию в составе промышленной, измерительной, специальной и электронной аппаратуры. Негерметичное исполнение делает соединитель подходящим прежде всего для защищенных внутренних зон оборудования, шкафов, стоек, приборных корпусов и кабельных жгутов.

Ключевые характеристики 2РМ24КПЭ19Г1В1

Маркировка изделия указывает на его принадлежность к распространенной серии цилиндрических разъемов 2РМ. Соединитель имеет корпус условного размера 24 и контактную вставку на 19 контактов.

Характеристики могут уточняться по конструкторской документации конкретной партии и изготовителя.

Особенности конструкции

Разъем 2РМ24КПЭ19Г1В1 относится к цилиндрическим соединителям объемного монтажа. Кабельное исполнение с прямым патрубком обеспечивает аккуратный ввод кабеля по оси корпуса и упрощает компоновку жгута в условиях ограниченного пространства.

Резьбовое сочленение предотвращает самопроизвольное расстыковывание при вибрационных воздействиях. Одношпоночная поляризация исключает неправильную ориентацию частей разъема при соединении. Это важно для аппаратуры с большим числом электрических цепей, где ошибка подключения может привести к отказу системы или повреждению оборудования.

Контактная группа на 19 гнезд рассчитана на пайку проводников. Серебряное покрытие контактов способствует снижению переходного сопротивления и обеспечивает стабильность электрического контакта при соблюдении требований к монтажу и эксплуатации.

Где применяется разъем

Кабельная розетка 2РМ24КПЭ19Г1В1 используется там, где необходимо передавать питание, сигналы управления, дискретные команды или измерительные цепи через разъемное соединение. Типичные области применения:

• Промышленные системы автоматики и управления.

• Контрольно-измерительное оборудование.

• Электронные приборы и испытательные стенды.

• Блоки питания, коммутационные устройства и шкафы управления.

• Кабельные сборки для внутреннего монтажа.

• Аппаратура связи, телеметрии и приборостроения.

• Оборудование, работающее при вибрации и в расширенном температурном диапазоне.

Например, 19-контактная конфигурация может использоваться для объединения в одном интерфейсе цепей питания, сигналов датчиков, линий управления исполнительными механизмами и резервных контактов.

Эксплуатационные преимущества

Соединитель 2РМ24КПЭ19Г1В1 сочетает компактный корпус с возможностью подключения большого количества цепей. Рабочее напряжение до 560 В, ток до 5 А на отдельный контакт и частота до 3 МГц позволяют применять его не только в сигнальных, но и в ряде силовых и комбинированных электрических цепей.

К важным достоинствам относятся:

• Надежная резьбовая фиксация сопрягаемых частей.

• Защита от ошибки ориентации за счет ключевой поляризации.

• Возможность монтажа экранированных и неэкранированных кабелей в зависимости от исполнения концевой арматуры.

• Стабильные электрические параметры контактов и изоляции.

• Работоспособность при температурах от −60 до +100 °C.

• Ресурс до 500 циклов сочленения и расчленения.

На что обратить внимание при монтаже

При использовании 2РМ24КПЭ19Г1В1 необходимо сопоставить назначение контактов с распайкой ответной части, проверить допустимый ток каждой цепи и не превышать суммарную нагрузку соединителя. Пайку следует выполнять с соблюдением температурного режима, чтобы не повредить контактную вставку и изоляционные элементы.

Также важно учитывать, что разъем имеет негерметичное исполнение. Для работы на открытом воздухе, при прямом воздействии воды, пыли, агрессивной среды или необходимости гарантированной герметизации следует применять конструктивные меры защиты либо выбирать соединители, специально рассчитанные на такие условия.

2РМ24КПЭ19Г1В1 — практичное решение для формирования надежного 19-контактного кабельного соединения в промышленной и специальной аппаратуре, где важны механическая фиксация, стабильность электрических параметров и удобство объемного монтажа.
