Назначение разъёма 2РМ24КПЭ19Г1В

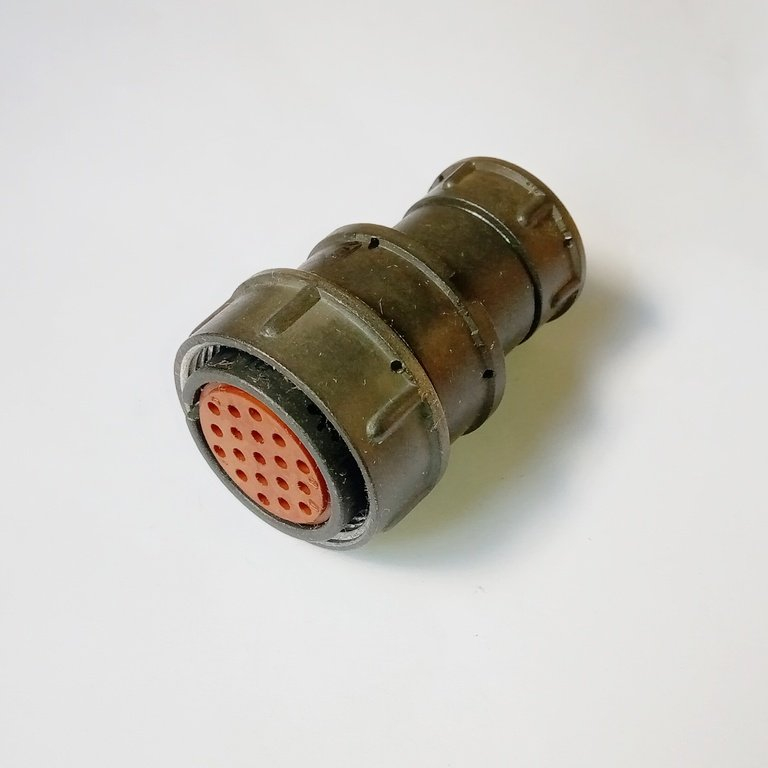

2РМ24КПЭ19Г1В — цилиндрический низкочастотный электрический разъём серии 2РМ, выполненный в виде кабельной розетки. Изделие предназначено для создания надёжных электрических соединений в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём применяется там, где требуется устойчивость к интенсивным механическим нагрузкам, перепадам температур и воздействию внешней среды.

Конструкция относится к классу низкочастотных соединителей и используется для коммутации экранированных или неэкранированных кабелей. Розетка кабельного исполнения имеет прямой патрубок и посадочный диаметр 24 мм, что определяет её установку непосредственно на кабель.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели разъёма.

• Количество контактов — 19.
• Диаметр контактов — 1 мм, форма контактов цилиндрическая.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — от 5 до 8 А в зависимости от условий эксплуатации.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 150 градусов Цельсия.
• Покрытие контактов — серебро, что соответствует индексу «В» в обозначении.
• Тип сочленения — резьбовое.
• Количество циклов соединения и расчленения — до 500.
• Наработка — не менее 5000 часов.
• Срок хранения — 25 лет.

Указанные значения определяют электрические и ресурсные возможности разъёма и позволяют оценить его применимость в конкретных условиях.

Механическая стойкость и условия эксплуатации

Разъём 2РМ24КПЭ19Г1В рассчитан на работу в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 50g, одиночные удары до 500g, многократные удары до 100g, а также линейные нагрузки до 200g. Такая механическая стойкость делает изделие пригодным для установки на подвижных объектах и в местах, подверженных тряске и ударам.

Климатическое исполнение разъёма соответствует всеклиматическим и тропикоустойчивым условиям. Это означает, что он сохраняет работоспособность при высокой влажности, перепадах температур и в тропическом климате. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия с кратковременным повышением до плюс 150 градусов Цельсия подтверждает возможность применения в неотапливаемом и нагреваемом оборудовании.

Применение и монтаж

Разъём используется в авиации, приборостроении и других отраслях промышленности. Его применяют для подключения экранированных или неэкранированных кабелей, когда требуется стабильная передача сигнала и питания в условиях вибрации и ударов.

1. Монтаж выполняется пайкой или объёмным способом.
2. Корпус кабельный, с прямым патрубком.
3. Посадочный диаметр составляет 24 мм.
4. Соединение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и надёжный электрический контакт.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при частых циклах сочленения. Ресурс до 500 циклов соединения и расчленения и наработка не менее 5000 часов позволяют использовать разъём в оборудовании, рассчитанном на длительный срок службы.

Краткое резюме

2РМ24КПЭ19Г1В — это кабельная розетка серии 2РМ с 19 контактами диаметром 1 мм, рассчитанная на напряжение до 560–700 В и ток на контакт от 5 до 8 А. Изделие отличается широким температурным диапазоном, высокой механической стойкостью, серебряным покрытием контактов и длительным сроком хранения. Оно подходит для применения в авиационной, приборостроительной и других отраслях, где требуются надёжные низкочастотные соединения, устойчивые к вибрации, ударам и климатическим воздействиям.
