Назначение соединителя

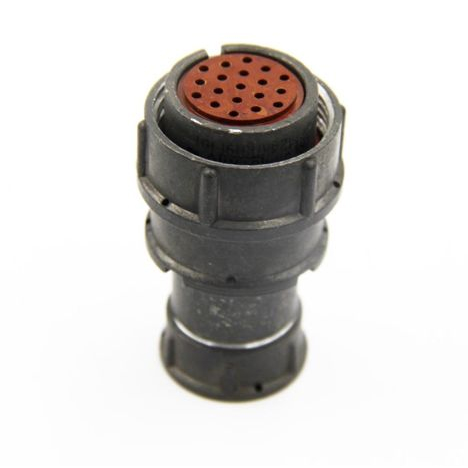

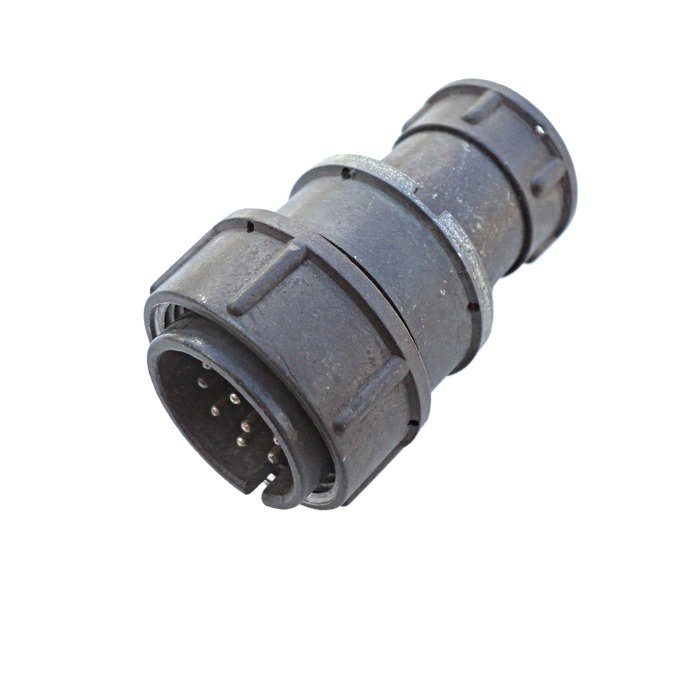

2РМ24КПЭ10ШВ1 «5» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Его основное назначение — соединение длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии цилиндрических соединителей 2РМ и применяется там, где требуется надёжная коммутация при воздействии вибраций, ударов и широкого диапазона температур.

Соединитель предназначен для работы в составе аппаратуры воздушных судов и другой техники, эксплуатируемой в жёстких климатических условиях. Негерметичное исполнение означает, что изделие не рассчитано на работу при прямом воздействии влаги под давлением, однако климатическое исполнение УХЛ2.1 или В обеспечивает работоспособность в оговорённых условиях эксплуатации.

Конструктивные особенности

Соединитель имеет резьбовое сочленение, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под действием вибрации. Контакты извлекаемые, с покрытием серебром. Метод монтажа — обжимка, что позволяет выполнять оконцевание проводов без пайки.

Расшифровка обозначения

Маркировка изделия несёт полную информацию о его исполнении:

• 2РМ — серия цилиндрических соединителей.
• 24 — условный размер корпуса.
• КПЭ — розетка с плоскими контактами, извлекаемыми.
• 10 — число контактов.
• ШВ — отверстия шарообразные, покрытие серебро.
• 1 — температура до 100 °C.
• «5» — вид приёмки.

Технические характеристики

Токовая нагрузка на контакт составляет до 10 А. Максимальное рабочее напряжение — 560 В. Сопротивление изоляции — не менее 5000 МОм. Рабочая температура — от минус 60 до плюс 100 °C, в зависимости от индекса исполнения максимум достигает плюс 200 °C.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². Одиночные удары — до 5000 м/с², многократные удары — до 1000 м/с². Усилие расчленения контактов находится в пределах от 0,7 до 3,92 Н. Наработка составляет не менее 1000–5000 часов.

Сводка основных параметров

• Тип: низкочастотный цилиндрический негерметичный соединитель общего назначения.
• Сочленение: резьбовое.
• Контакты: извлекаемые, плоские, с покрытием серебром.
• Монтаж: обжимка.
• Число контактов: 10.
• Ток на контакт: до 10 А.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: УХЛ2.1 или В.
• Рабочая температура: от минус 60 до плюс 100 °C.
• Вид приёмки: «5».

Условия эксплуатации и применение

Изделие применяется в авиатехнике, корабельном оборудовании, гиромоторах, датчиках давления, аксиометрах и другой аппаратуре воздушных судов и авиационной техники. Устойчивость к вибрации и ударам делает его пригодным для установки в местах, подверженных механическим нагрузкам.

Приёмка «5» соответствует требованиям ГОСТ или технических условий типа ГЕ0.364.126ТУ. Это подтверждает, что изделие прошло установленную процедуру приёмки и допущено к применению в ответственной аппаратуре.

Области применения

1. Радиоэлектронная и радиотехническая аппаратура — соединение длинных электрических цепей.
2. Авиатехника — бортовые системы воздушных судов.
3. Корабельное оборудование.
4. Гиромоторы.
5. Датчики давления.
6. Аксиометры.

Таким образом, 2РМ24КПЭ10ШВ1 «5» представляет собой десятиконтактную розетку с плоскими извлекаемыми контактами и серебряным покрытием, рассчитанную на ток до 10 А и напряжение до 560 В. Резьбовое сочленение, обжимной монтаж и высокая стойкость к вибрации и ударам определяют её применение в ответственной аппаратуре воздушных судов и корабельных системах.
