Назначение соединителя

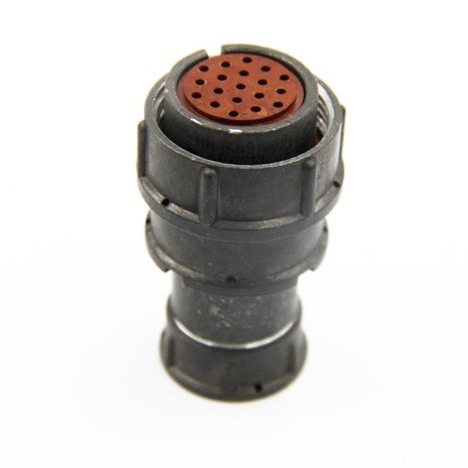

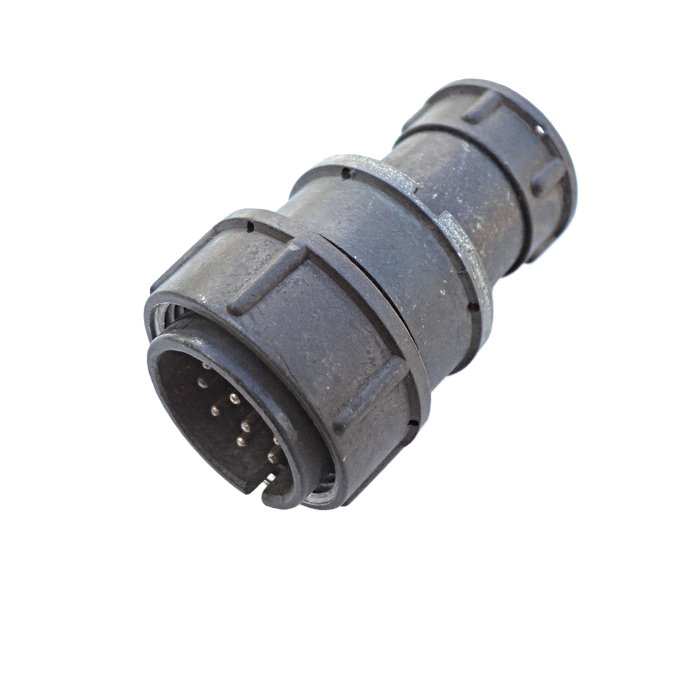

2РМ24КПЭ10ГВ1 — это электрический цилиндрический низкочастотный негерметичный соединитель общего назначения. Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Модель относится к категории 2РМ2 и представляет собой розетку кабельного исполнения, то есть рассчитана на подключение со стороны кабеля.

Буквенно-цифровое обозначение несёт в себе основные конструктивные признаки: исполнение КПЭ указывает на кабельное исполнение, число 10 — на количество контактов, а литера В — на климатическое исполнение. Диаметр посадочного отверстия составляет 24 мм, что соответствует типоразмеру корпуса.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данного соединителя. Значения приведены в том виде, в каком они указаны в технических данных изделия.

• Тип изделия: розетка кабельного исполнения (КПЭ), негерметичная.
• Количество контактов: 10, диаметр каждого контакта — 1 мм.
• Тип соединения: резьбовое.
• Климатическое исполнение: В.
• Максимальное рабочее напряжение: 560 В (амплитудное значение).
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Кратковременное воздействие температур: до плюс 150 градусов Цельсия при смене температур.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: до 25 лет.
• Диаметр посадочного отверстия: 24 мм.

Устойчивость к механическим и климатическим воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Кроме того, он рассчитан на одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате и линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Изделие сохраняет работоспособность при пониженном давлении вплоть до 133,32 умноженного на десять в минус двенадцатой степени Паскаля. Такой набор параметров позволяет применять его в аппаратуре, работающей в жёстких условиях эксплуатации.

Конструкция и монтаж

Контакты соединителя выполнены извлекаемыми. Их покрытие может быть серебряным или золотым. Монтаж проводников выполняется методом обжимки или пайки, что даёт определённую гибкость при сборке кабельных сборок.

Корпус изделия металлический, а изолятор изготовлен из карболита. Металлический корпус обеспечивает механическую прочность, а карболитовый изолятор — электрическую изоляцию между контактами и корпусными деталями.

Применение

Основная область применения — радиоэлектронная и радиотехническая аппаратура, в которой требуется соединять длинные электрические цепи. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам, поэтому соединитель подходит для оборудования, подвергающегося тряске и ударам.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия с кратковременным воздействием до плюс 150 градусов Цельсия при смене температур позволяет использовать изделие как в условиях низких температур, так и при повышенном нагреве. Способность работать при глубоком вакууме, вплоть до указанного значения пониженного давления, расширяет сферу применения на аппаратуру, эксплуатируемую в разрежённой среде.

Приёмка

Для данного исполнения указана приёмка «5». Это подтверждает, что изделие проходит приёмочный контроль в соответствии с установленными требованиями, предъявляемыми к продукции данной категории.

Совокупность перечисленных характеристик — 10 контактов диаметром 1 мм, рабочее напряжение до 560 В, сопротивление изоляции не менее 5000 МОм, наработка не менее 5000 часов и 500 циклов сочленения-расчленения — делает 2РМ24КПЭ10ГВ1 подходящим выбором для ответственных цепей в составе радиоэлектронной и радиотехнической аппаратуры.
