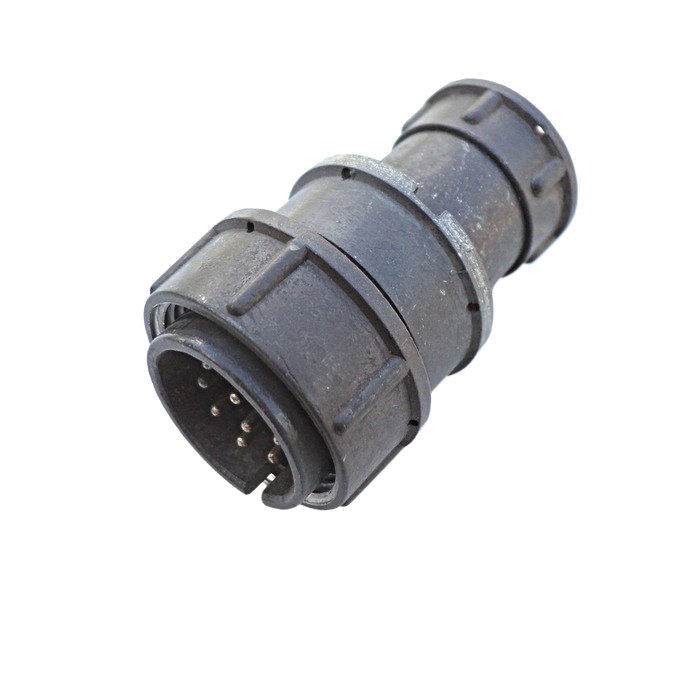

Назначение разъёма 2РМ24КПЭ10Г6В1

2РМ24КПЭ10Г6В1 — цилиндрический низкочастотный электрический разъём серии 2РМ (2РМД), предназначенный для надёжного соединения электрических цепей в различных технических системах. Изделие применяется там, где требуется устойчивое к внешним воздействиям и вибрациям сочленение кабеля с ответной частью, а также защита линии связи от помех за счёт экранированного исполнения.

По типу исполнения это кабельная розетка с патрубком для экранированного кабеля (индекс «Э»). Конструкция рассчитана на многократное сочленение и расчленение, что делает разъём пригодным как для стационарных, так и для обслуживаемых соединений.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Иных сведений о составе, сертификатах или комплектации в предоставленных данных нет.

• Количество контактов — 10.
• Диаметр контактов — 1 мм.
• Диаметр посадочного отверстия — 24 мм.
• Исполнение — кабельная розетка с патрубком для экранированного кабеля (индекс «Э»).
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 10 А, суммарно — до 83 А.
• Ресурс сочленения и расчленения — 500 циклов.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — не более 2,5 мОм.
• Электрическая прочность изоляции при максимальном напряжении — 1850 В.
• Усилие расчленения — до 98 Н.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 150 градусов Цельсия.
• Устойчивость к пониженному давлению — до 133 Па.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — до 25 лет.
• Виброустойчивость — до 1000 метров на секунду в квадрате.
• Резьбовая фиксация сочленения.
• Влагостойкость и тропикоустойчивость в соответствующих модификациях.

Применение

Разъёмы серии 2РМ востребованы в промышленных установках, системах автоматики, приборостроении и военной технике. Это обусловлено высокими показателями надёжности, стойкостью к вибрационным нагрузкам и защитой от внешних воздействий.

Резьбовая фиксация обеспечивает плотное и стабильное соединение, препятствуя самопроизвольному расчленению под действием вибрации. Экранированный патрубок позволяет подключать кабель с экраном, что важно для линий, чувствительных к электромагнитным помехам.

Разъём 2РМ24КПЭ10Г6В1 подходит для эксплуатации в широком температурном диапазоне и при пониженном давлении, что расширяет область его применения за пределы обычных цеховых условий.

Условия эксплуатации и ресурс

1. Температура среды — от минус 60 до плюс 100 градусов Цельсия, кратковременно допускается нагрев до плюс 150 градусов Цельсия.
2. Пониженное давление — устойчивость до 133 Па.
3. Виброустойчивость — до 1000 метров на секунду в квадрате.
4. Ресурс сочленения и расчленения — 500 циклов.
5. Минимальная наработка — 5000 часов.
6. Срок сохраняемости — до 25 лет.

Указанные параметры подтверждают, что разъём рассчитан на длительную работу в жёстких условиях и сохраняет рабочие свойства при многократном подключении и отключении.

Электрические параметры

Максимальное рабочее напряжение разъёма достигает 560 В, а токовая нагрузка на каждый контакт — до 10 А, при суммарной нагрузке до 83 А. Сопротивление изоляции составляет не менее 1000 МОм, сопротивление контактов — не более 2,5 мОм. Электрическая прочность изоляции при максимальном напряжении — 1850 В. Усилие расчленения — до 98 Н.

Десять контактов диаметром 1 мм и посадочное отверстие диаметром 24 мм определяют совместимость с соответствующими ответными частями серии. Точную совместимость с конкретным ответным разъёмом следует проверять по документации на изделие.
