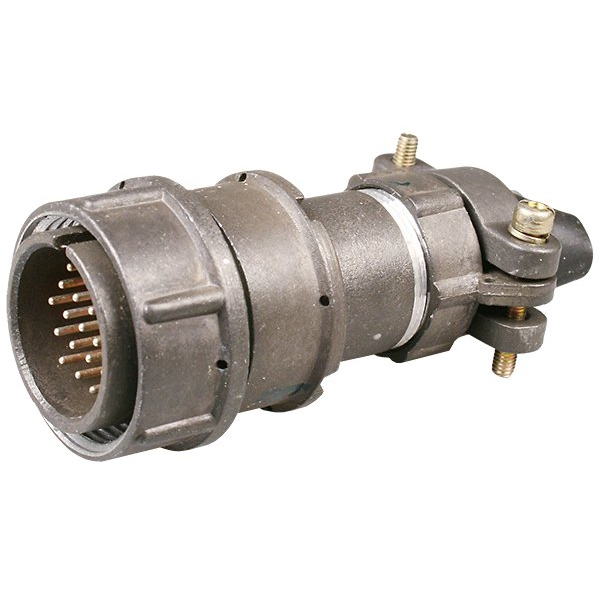

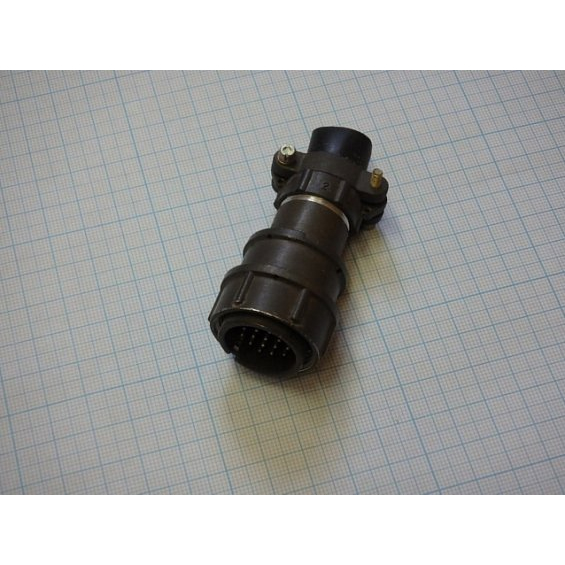

Назначение соединителя 2РМ24К19Ш1В1В

Соединитель 2РМ24К19Ш1В1В относится к серии 2РМ — цилиндрическим негерметичным соединителям, предназначенным для электрического соединения узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц и обеспечивает механическое сочленение ответных частей с надёжным электрическим контактом по всем задействованным цепям.

Маркировка исполнения «К» указывает на кабельный вид корпуса, то есть монтаж соединителя рассчитан на присоединение со стороны кабеля. Такое исполнение востребовано при построении жгутов, межблочных и внутриблочных соединений, где требуется разъёмное звено между кабельной линией и аппаратурой. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по соответствующей категории и допущено к применению в ответственных цепях.

Подтверждённые особенности конструкции и параметров

Приведённые ниже сведения опираются на данные о товаре и на общие характеристики соединителей серии 2РМ, к которой относится данная модель. Для исполнения 2РМ24К19Ш1В1В принимаются следующие особенности:

• Тип соединителя — негерметичный цилиндрический, вид сочленения резьбовой, что обеспечивает плотную фиксацию вилки и розетки и устойчивость к вибрационным нагрузкам.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, то есть изделие рассчитано на эксплуатацию в умеренном и холодном климате в условиях, соответствующих указанной категории размещения.
• Покрытие контактов — золото или серебро, что снижает переходное сопротивление и повышает коррозионную стойкость контактной пары.
• Способ монтажа — объёмный, пайкой или обжимкой, в зависимости от применяемых контактных элементов и ответных частей.
• Состав соединительного узла — вилка и розетка; конкретная модель относится к кабельной части соединения.
• Максимальное рабочее напряжение — до 700 В в зависимости от модели и числа задействованных цепей.
• Максимальная токовая нагрузка на контакт зависит от диаметра контактной группы: для контакта диаметром 1,0 мм она составляет от 5 до 8 А, для контакта диаметром 1,5 мм — от 7 до 15 А.
• Сопротивление электрического контакта — не более 5 мОм для контактов диаметром 1,0 мм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.

Область применения и условия эксплуатации

Соединители серии 2РМ, включая модель 2РМ24К19Ш1В1В, применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они используются для коммутации цепей питания и сигнальных цепей постоянного и переменного тока с частотой до 3 МГц, в том числе там, где требуется периодическое разъединение и повторное сочленение без потери качества контакта.

Кабельное исполнение корпуса делает изделие удобным для монтажа на жгуты и кабельные сборки: соединитель устанавливается на конце кабеля, а ответная часть закрепляется на приборе или блоке. Резьбовое сочленение исключает самопроизвольное расхождение частей при механических воздействиях. Исполнение по климатической категории УХЛ2.1 допускает работу в умеренном и холодном климате при размещении, предусмотренном данной категорией.

При монтаже важно соблюдать соответствие диаметров контактных групп и подключаемых проводников, а также учитывать допустимую токовую нагрузку приходящуюся на один контакт. Совокупность указанных характеристик — негерметичная цилиндрическая конструкция, резьбовое сочленение, покрытие контактов золотом или серебром и приёмка «5» — определяет область применения изделия в составе ответственных радиоэлектронных комплексов.

Краткое резюме по позиции

Позиция артикула 437 в категории 2РМ2 представляет собой кабельный соединитель серии 2РМ в климатическом исполнении УХЛ2.1 с приёмкой «5». Изделие предназначено для объёмного монтажа пайкой или обжимкой, работает в цепях постоянного и переменного тока частотой до 3 МГц и применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
