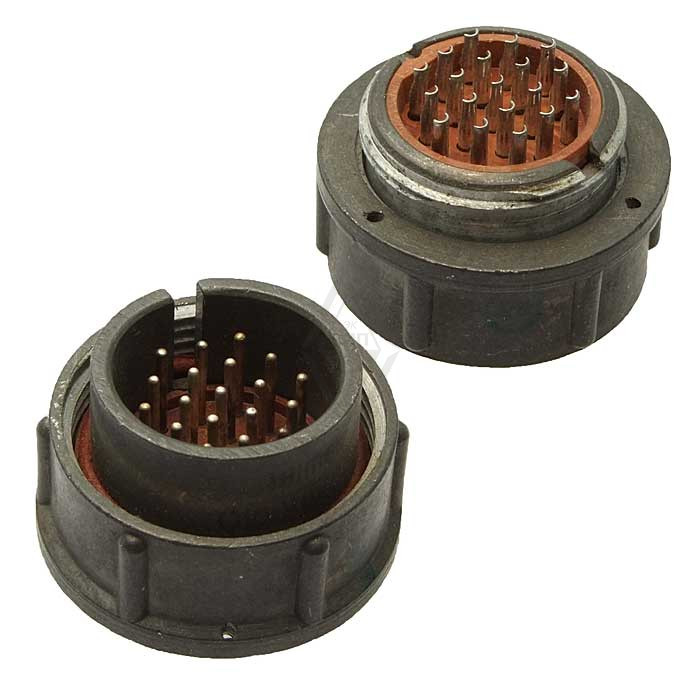

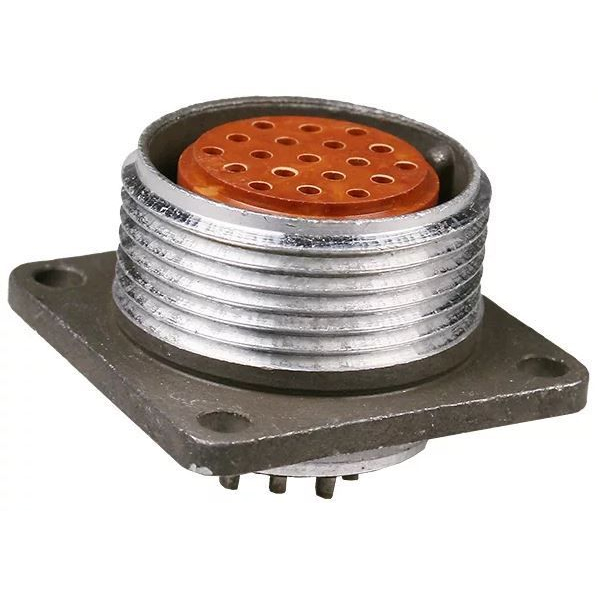

Назначение соединителя 2РМ24К19ГВ1 «5»

2РМ24К19ГВ1 «5» — это кабельная розетка из серии низкочастотных цилиндрических негерметичных соединителей 2РМ с 19 контактами. Изделие предназначено для надежного электрического соединения в цепях переменного и постоянного тока. Соединитель применяется там, где требуется компактный цилиндрический разъем с посадочным диаметром корпуса 24 мм, прямым патрубком для кабеля и контактами, рассчитанными на длительную эксплуатацию под нагрузкой.

Розетка относится к кабельным исполнениям серии 2РМ и служит для подключения кабельных линий к ответной части соединителя. Благодаря негерметичной конструкции она ориентирована на применение внутри помещений, в приборных отсеках, на пультах, в стойках и других узлах, где не требуется полная герметизация стыка.

Подтвержденные особенности и расшифровка маркировки

Обозначение изделия построено по стандартной схеме серии 2РМ, и каждый знак в нем указывает на конкретную характеристику:

• 2РМ — серия негерметичных низкочастотных цилиндрических соединителей.
• 24 — условный размер корпуса, равный 24 мм.
• К — кабельное исполнение.
• 19 — количество контактов.
• Г — розетка (гнездо).
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 градусов Цельсия.

Исполнение контактов с серебряным покрытием и диаметром 1 мм обеспечивает стабильное переходное сопротивление. Индекс теплостойкости «1» подтверждает пригодность розетки для работы при повышенных температурах в пределах заявленного диапазона.

Технические характеристики

Соединитель выдерживает рабочее напряжение до 560 В и токовую нагрузку до 5 А на контакт, общая токовая нагрузка достигает 80 А. Изделие работает при температурах от минус 60 до плюс 100 градусов Цельсия с учетом перегрева контактов до плюс 180 градусов Цельсия.

Розетка устойчива к вибрациям в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате. Сопротивление контакта составляет не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм. Наработка изделия составляет минимум 1000 часов, а число циклов сочленения и расчленения — не менее 500.

Ключевые параметры в сводке

1. Рабочее напряжение: до 560 В.
2. Ток на контакт: до 5 А; суммарная нагрузка: до 80 А.
3. Число контактов: 19, диаметр контакта 1 мм, покрытие серебряное.
4. Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
5. Сопротивление контакта: не более 0,005 Ом; сопротивление изоляции: не менее 5000 МОм.
6. Ресурс: не менее 1000 часов наработки и 500 циклов сочленения-расчленения.

Применение

2РМ24К19ГВ1 «5» применяется для коммутации электрических цепей в составе кабельных сборок, приборов и устройств, где необходима устойчивость к вибрационным и ударным нагрузкам. Розетка подходит для эксплуатации в составе оборудования, работающего в широком температурном диапазоне, включая условия с нагревом контактов под нагрузкой.

Изделие востребовано в приборостроении, на испытательных стендах, в системах управления и измерения, а также в других областях, где используется низкочастотная цилиндрическая коммутация с числом контактов 19 и корпусом 24 мм. Приемка «5» указывает на соответствие изделия установленным требованиям приемки по данной категории.

Для правильного подбора ответной части и кабельного патрубка следует учитывать исполнение корпуса, количество и диаметр контактов, а также заявленные электрические и климатические параметры. Все перечисленные характеристики относятся именно к розетке 2РМ24К19ГВ1 «5» и подтверждаются ее маркировкой и данными каталога.
