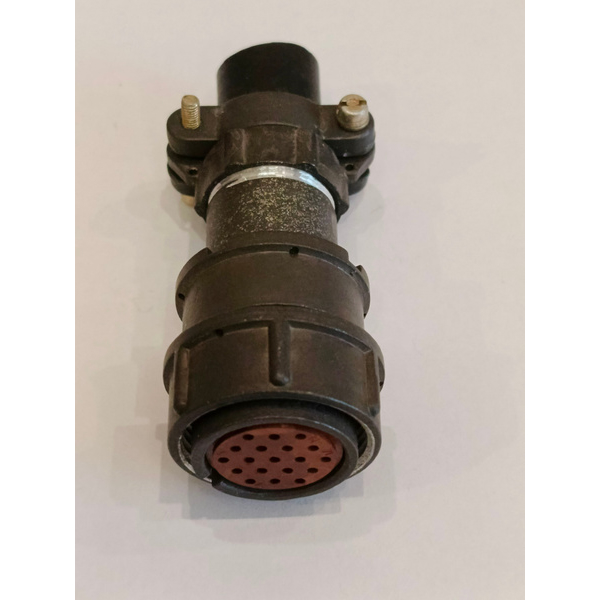

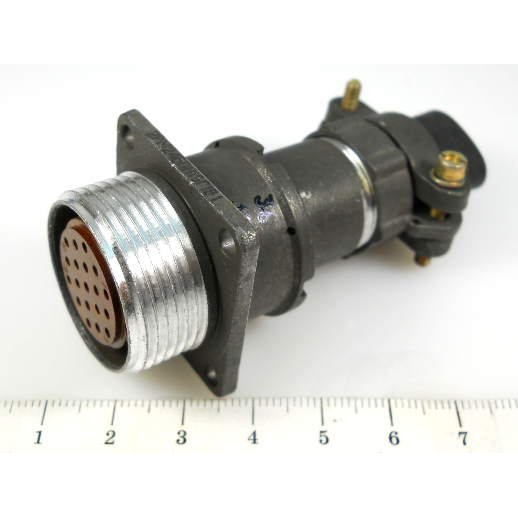

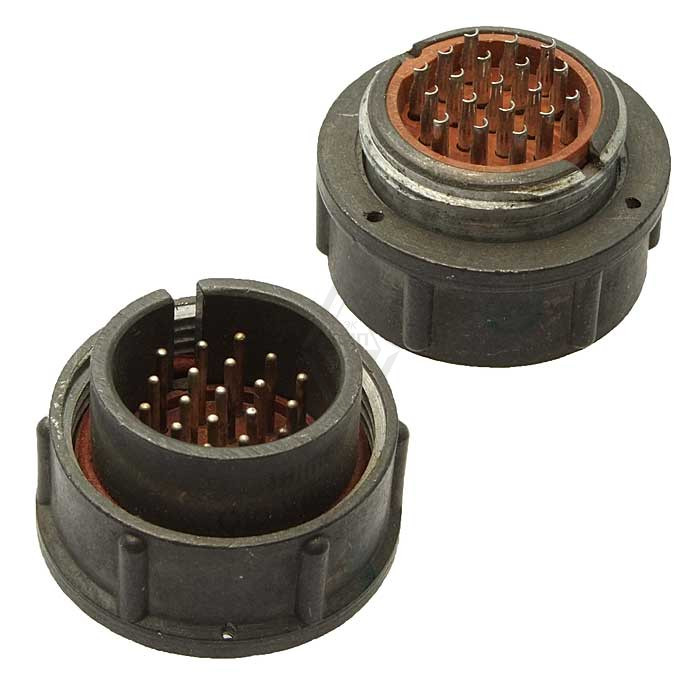

2РМ24К19Г1В1 Элекон

Цена:

1350 ₽

Производитель: Элекон

Технические характеристики

Разъём 2РМ24К19Г1В1 (Элекон) относится к серии цилиндрических низкочастотных соединителей типа 2РМ, предназначенных для соединения кабельных линий в электронной и радиоэлектронной аппаратуре.

Это кабельная розетка с цилиндрическим корпусом, рассчитанная на низкочастотные цепи, используемая в промышленной и военной электронике, в том числе в условиях повышенных механических нагрузок. Соединитель имеет сертифицируемое исполнение по техническим условиям ГЕ0.364.126 ТУ , что подтверждает соответствие ряду стандартов по электрическим и механическим параметрам.

Корпус выполнен из алюминиевого сплава А‑22 с оксидированным покрытием, цвет — серый, что обеспечивает лёгкость и устойчивость к коррозии.
Изолятор изготовлен из карболита , контакты выполнены из латуни ЛС59‑1 , с покрытием из серебра , что улучшает надёжность контакта и стойкость к окислению.
Контакты — гнёзда , извлекаемые, диаметром 1 мм , количество контактов — 19 , розетка имеет резьбовое сочленение с винтовой накидной гайкой с резьбой М27×1,5 мм.
Монтаж механический — объёмный , электрический — пайка проводов к контактам.

Максимальное рабочее напряжение — до 560 В , рабочий ток на один контакт — до 5 А , суммарный ток на разъём — до 80 А.
Сопротивление изоляции — не менее 5000 МОм , сопротивление контактов — не более 5 мОм (для контактов Ø 1 мм).
Электрическая прочность изоляции — 1850 В при испытательных условиях.
Климатическое исполнение — УХЛ 2.1 , работоспособность в диапазоне температур от ‑60 до +100 °C , при относительной влажности до 98% при 25 °C.

Соединитель рассчитан на до 500 циклов сочленения–расчленения.
Выдерживает воздействие синусоидальной вибрации (до 5000 Гц, ускорение до 50g), механических ударов (многократных до 100g, однократных до 500g) и высоких акустических шумов (до 170 дБ).
Рабочее положение — любое , без ограничений по ориентации в пространстве.

Описание

2РМ24К19Г1В1

2РМ24К19Г1В1: кабельная розетка для надежных электрических соединений

Соединитель 2РМ24К19Г1В1 применяется для создания разъемных электрических соединений в аппаратуре и системах, где важны компактность, стабильный контакт и устойчивость к внешним воздействиям. Изделие относится к цилиндрическим низкочастотным соединителям серии 2РМ и выполнено в формате кабельной розетки.

Конструкция 2РМ24К19Г1В1 рассчитана на внутренний объемный монтаж. Разъем используется в электрических цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц. Благодаря многоконтактному исполнению он подходит для передачи питания и управляющих сигналов в составе промышленного, измерительного, радиотехнического и специального оборудования.

Основные характеристики 2РМ24К19Г1В1

Маркировка 2РМ24К19Г1В1 указывает на принадлежность изделия к серии цилиндрических разъемов. Ключевой особенностью модели является контактная группа на 19 гнездовых контактов диаметром 1 мм. Контакты имеют круглую форму, выполняются из латуни и могут иметь серебряное покрытие, способствующее снижению переходного сопротивления и сохранению стабильности электрического соединения.

Параметр	Значение
Тип изделия	Кабельная розетка
Серия	2РМ
Количество контактов	19
Тип контактов	Гнездовые, извлекаемые
Диаметр контактов	1 мм
Способ сочленения	Резьбовой
Рабочее напряжение	До 560 В
Нагрузка на один контакт	До 5 А
Суммарная нагрузка	До 80 А
Емкость между контактами	Не более 6 пФ
Сопротивление изоляции	Не менее 5000 МОм

Указанные электрические параметры позволяют применять 2РМ24К19Г1В1 в многоконтактных соединениях, когда необходимо одновременно подключить несколько цепей через один компактный разъем.

Конструктивные особенности

Разъем 2РМ24К19Г1В1 имеет цилиндрическую конструкцию и резьбовое сочленение. Такой способ фиксации помогает надежно удерживать ответные части при вибрации, перемещении оборудования и регулярном обслуживании. Кабельное исполнение делает розетку удобной для монтажа непосредственно на проводе или жгуте.

Корпус изделия может изготавливаться из алюминиевого сплава, а рабочее положение не ограничивается: разъем допускается устанавливать в нужной ориентации с учетом компоновки оборудования. Конструкция не относится к герметичным, поэтому при проектировании важно учитывать условия эксплуатации и при необходимости предусматривать защиту от пыли, влаги и агрессивных сред.

Где применяется 2РМ24К19Г1В1

Кабельная розетка 2РМ24К19Г1В1 востребована в оборудовании, где требуется быстроразъемное, обслуживаемое и устойчивое многоконтактное подключение. Типовые области применения включают:

Промышленные системы управления и автоматизации
Контрольно-измерительные приборы
Радиоэлектронную и радиотехническую аппаратуру
Испытательные стенды и лабораторное оборудование
Системы связи и передачи управляющих сигналов
Электротехнические шкафы и кабельные жгуты
Оборудование специального назначения

19-контактная компоновка особенно полезна в случаях, когда через единый соединитель необходимо организовать несколько независимых линий питания, контроля, сигнализации или управления.

На что обратить внимание при монтаже

Перед использованием 2РМ24К19Г1В1 следует сопоставить параметры разъема с требованиями конкретной схемы. Важно проверить количество и назначение контактов, допустимые токовые нагрузки, рабочее напряжение, сечение подключаемых проводников и совместимость с ответной частью соединителя.

Не рекомендуется превышать нагрузку до 5 А на отдельный контакт и суммарную нагрузку до 80 А на соединитель. При сборке необходимо обеспечить аккуратную разделку кабеля, надежное закрепление контактов, отсутствие повреждений изоляции и правильное резьбовое соединение ответных частей. Соблюдение этих условий помогает сохранить низкое переходное сопротивление и обеспечить длительную стабильную работу разъемного соединения.

2РМ24К19Г1В1 — практичное решение для создания многоконтактных кабельных соединений в электротехнической и радиоэлектронной аппаратуре. Его преимущества — 19 контактов, резьбовая фиксация, возможность работы при напряжении до 560 В и применение в цепях постоянного и переменного тока.
