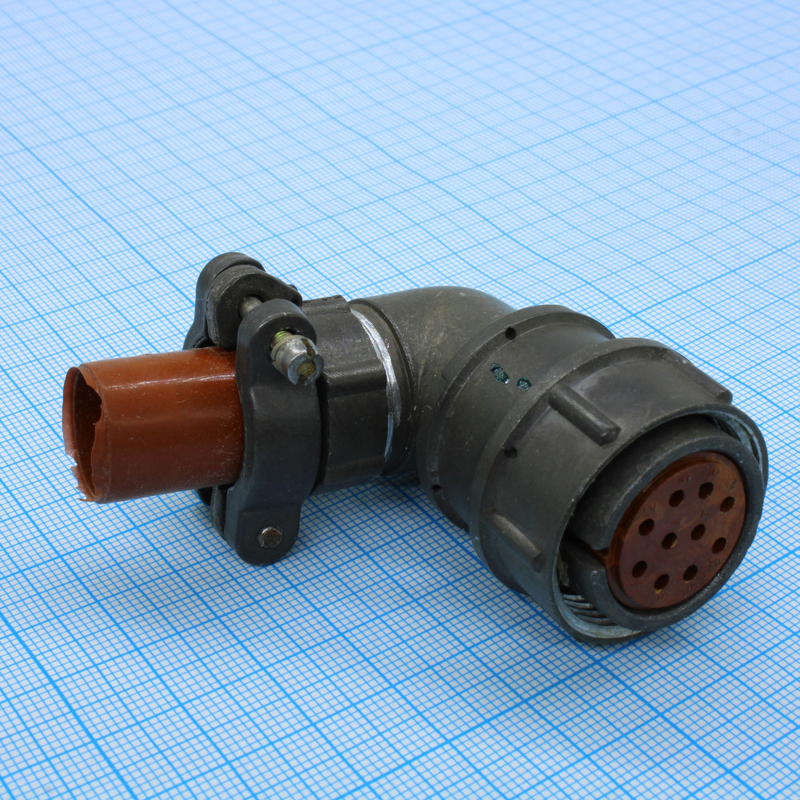

Назначение соединителя 2РМ24К10Г5В1

Соединитель 2РМ24К10Г5В1 — это электрический разъём серии 2РМ2, предназначенный для подключения и отключения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное механическое и электрическое соединение проводников.

По имеющимся данным, соединители данного обозначения относятся к серии 2РМДТ, хотя в самом обозначении 2РМ24К10Г5В1, возможно, присутствует небольшая ошибка: обычно аналогичные изделия маркируются как 2РМДТ24К10Г5В1ЛВ или в близких вариациях. При этом основные характеристики и принцип работы таких соединителей остаются схожими, поэтому описание ниже приведено по типовым параметрам серии.

Подтверждённые особенности и технические параметры

Соединитель представляет собой негерметичный, тропикоустойчивый разъём с всеклиматическим исполнением по ГОСТ 15150-69. Конструктивно он состоит из двух частей — розетки и вилки, которые сочленяются между собой.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое по ГОСТ 15150-69.
• Условный размер корпуса: в серии предусмотрены варианты от 14 до 45; для данного обозначения указывается размер 24.
• Состав: розетка и вилка.
• Вид корпуса: кабельный (обозначение К) или приборный (обозначение Б); в данном обозначении указан кабельный вариант.
• Исполнение монтажной части: без патрубка, с прямым или угловым патрубком.
• Тип кабеля: подходит для экранированного и неэкранированного кабеля при использовании соответствующей концевой гайки патрубка.
• Способ сочленения: резьбовой с одношпоночной поляризацией корпусов.
• Покрытие контактов: серебро (обозначается буквой В) или золото (обозначается буквой А); в данном обозначении присутствует индекс В, то есть серебряное покрытие.

Буквенно-цифровое обозначение типа построено по определённой логике. Так, в аналогичной записи вида 2РМДТ24К10Г5В1ЛВ последовательно зашифрованы серия, условный размер корпуса, вид корпуса, число и тип контактов, а также покрытие контактов и дополнительные признаки исполнения. Для обозначения 2РМ24К10Г5В1 достоверно подтверждается отнесение к серии 2РМ2, кабельный корпус, размер 24 и серебряное покрытие контактов; остальные детали кодировки следует уточнять по документации производителя.

Применение и условия эксплуатации

Соединители этого типа используются для коммутации электрических цепей постоянного и переменного тока с частотами до 3 МГц при напряжении до 700 В. Область применения — узлы и блоки радиоэлектронной аппаратуры общего и специального назначения, включая оборудование, работающее в различных климатических условиях.

Тропикоустойчивое и всеклиматическое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности и температуры, характерных для тропического климата, без потери рабочих свойств. Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую фиксацию частей разъёма и правильную ориентацию ответных элементов, что важно при монтаже и обслуживании аппаратуры.

Возможность использования как экранированного, так и неэкранированного кабеля делает соединитель универсальным решением для разных схем подключения. Выбор конкретного исполнения монтажной части — без патрубка, с прямым или угловым патрубком — определяется компоновкой блока и удобством прокладки кабеля. Перед применением рекомендуется сверять точное обозначение и комплектацию с актуальной документацией изготовителя, поскольку в маркировке рассматриваемого изделия возможно расхождение с типовым обозначением серии 2РМДТ.
