Назначение соединителей 2РМ24

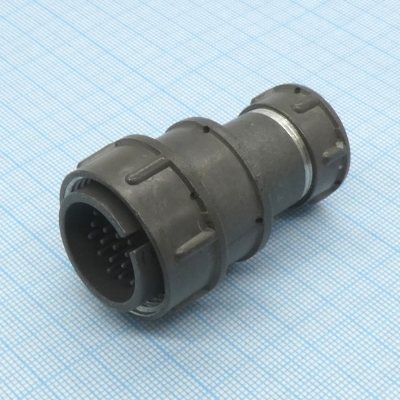

Соединители 2РМ24..Э ЭКРАН ГАЙКА относятся к классу цилиндрических электрических низкочастотных соединителей и предназначены для объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такие изделия применяются там, где требуется надёжное механическое и электрическое соединение проводников, а также возможность быстрого сочленения и расчленения без пайки в процессе эксплуатации.

Соединители этого типа используются как для внутреннего, так и для наружного монтажа. Резьбовое сочленение с одношпоночной поляризацией корпуса обеспечивает правильную ориентацию ответных частей и исключает ошибку при подключении, что важно при работе с многоконтактными жгутами и кабелями.

Расшифровка обозначения и особенности исполнения

В маркировке 2РМ24..Э ЭКРАН ГАЙКА заложена информация об основных признаках изделия. Тип 2РМ обозначает электрический низкочастотный цилиндрический негерметичный соединитель. Число 24 указывает условный размер корпуса. Буква Э в позиции вида гайки патрубка означает исполнение для экранированного кабеля.

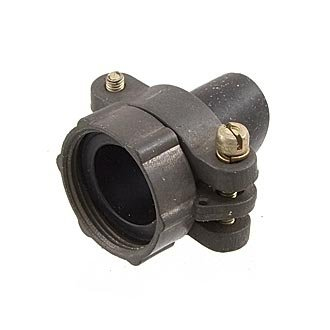

Экранированное исполнение гайки патрубка позволяет подключать кабель с металлической оплёткой или экраном, что снижает уровень помех и улучшает условия передачи сигнала. Такой вариант востребован в цепях, где важны помехозащищённость и стабильность электрических параметров.

Структура условного обозначения подобных соединителей включает последовательность признаков, например 2РМТ24КПЭ19Ш1В1, где:

• 2РМТ — тип соединителя;
• 24 — условный размер корпуса;
• К — кабельный вид корпуса;
• П — прямой вид патрубка;
• Э — вид гайки патрубка для экранированного кабеля;
• 19 — количество контактов;
• Ш — вилка (штырь);
• 1 — сочетание контактов по диаметрам (1 мм);
• В — покрытие контактов серебром.

Количество контактов у соединителей серии 2РМ24 может варьироваться в зависимости от конкретного исполнения — например, 19 контактов. Материал контактов — золото или серебро, что обеспечивает стабильное переходное сопротивление и износостойкость при многократных сочленениях.

Технические характеристики

Ключевые параметры соединителей 2РМ24, подтверждённые для данной серии, приведены ниже:

• максимальное рабочее напряжение — до 560 В или до 700 В в зависимости от исполнения;
• максимальная токовая нагрузка на одиночный контакт — до 5 А;
• сопротивление контактов диаметром 1,0 мм — не более 0,005 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• число сочленений-расчленений — 500;
• минимальный срок сохраняемости — 15 лет.

Перечисленные значения определяют применимость соединителей в низкочастотных цепях с умеренными токами и напряжениями. Высокое сопротивление изоляции и малое переходное сопротивление контактов способствуют снижению потерь и нагрева в местах соединения.

Применение и условия монтажа

Соединители 2РМ24..Э ЭКРАН ГАЙКА применяются в составе кабельных сборок и жгутов, где необходимо соединять и разъединять цепи при обслуживании, настройке или замене блоков. Исполнение для экранированного кабеля делает их пригодными для линий, чувствительных к электромагнитным помехам.

Монтаж выполняется объёмным способом, что подразумевает пайку проводников к контактам соединителя с последующей сборкой корпуса и патрубка. Резьбовое сочленение с одношпоночной поляризацией упрощает ориентирование вилки и розетки и обеспечивает плотное механическое соединение.

Изделие относится к негерметичным соединителям, поэтому при эксплуатации следует учитывать условия окружающей среды и не допускать прямого воздействия влаги и агрессивных сред в местах установки, если это не предусмотрено конкретным исполнением. Длительный срок сохраняемости — не менее 15 лет — позволяет хранить соединители в составе комплектующих и использовать их по назначению после продолжительного хранения.
