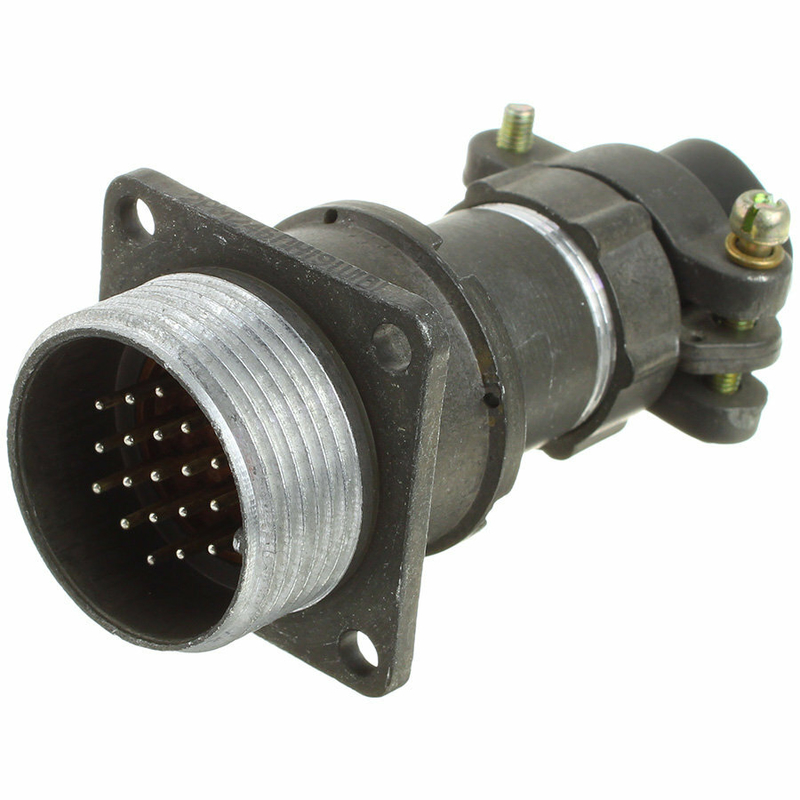

Назначение соединителя

2РМ24БПН19Ш1В1В — цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Основное назначение изделия — соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Соединитель применяется там, где требуется надёжная коммутация при воздействии неблагоприятных климатических факторов и повышенных температур.

Конструкция и расшифровка обозначения

Соединитель состоит из вилки и розетки. В данном исполнении это приборная (блочная) вилка с прямым патрубком для неэкранированного кабеля и серебряным покрытием контактов. Количество контактов — 19, посадочный диаметр корпуса — 24 мм. Монтаж выполняется пайкой.

Обозначение типа складывается из следующих элементов:

• 2РМТ — тип соединителя;
• 24 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• ПН — прямой патрубок, неэкранированный;
• 19 — число контактов;
• Ш1 — специфика экранирования или контактов;
• В1В — всеклиматическое исполнение с теплостойкостью до 100 градусов Цельсия.

Технические характеристики

Соединитель выполнен во всеклиматическом исполнении В2.1 по ГОСТ 15150-69 и предназначен для внутреннего монтажа. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Срок сохраняемости составляет 15 лет, наработка — не менее 1000 часов. Контакты имеют серебряное покрытие, корпус соединителя фиксируется резьбовым соединением.

Условия эксплуатации

Тропикоустойчивое исполнение и всеклиматическое исполнение В2.1 по ГОСТ 15150-69 позволяют применять соединитель в аппаратуре, работающей в широком диапазоне температур и в условиях повышенной влажности. Изделие рассчитано на напряжение до 700 В и частоты до 3 МГц, что соответствует типовым задачам низкочастотной коммутации.

Область применения

Соединитель применяется в электро- и радиоаппаратуре специального и общего назначения для соединения проводов, кабелей, узлов и блоков. Типовые сценарии использования:

1. Коммутация цепей питания и сигнальных линий постоянного и переменного тока.
2. Соединение блоков и узлов аппаратуры при внутреннем монтаже пайкой.
3. Подключение неэкранированного кабеля через прямой патрубок.
4. Эксплуатация в составе изделий, к которым предъявляются требования по тропикоустойчивости и теплостойкости до 100 градусов Цельсия.

Благодаря резьбовой фиксации обеспечивается устойчивое механическое соединение вилки и розетки, что важно при воздействии вибраций и в условиях, требующих сохранения целостности электрического контакта.

Комплектация и особенности

Изделие представляет собой приборную (блочную) вилку с прямым патрубком для неэкранированного кабеля. Число контактов — 19, посадочный диаметр корпуса — 24 мм, монтаж — пайкой. Серебряное покрытие контактов способствует стабильности переходного сопротивления. Срок сохраняемости 15 лет и наработка не менее 1000 часов подтверждают пригодность соединителя для длительной эксплуатации в составе аппаратуры.
