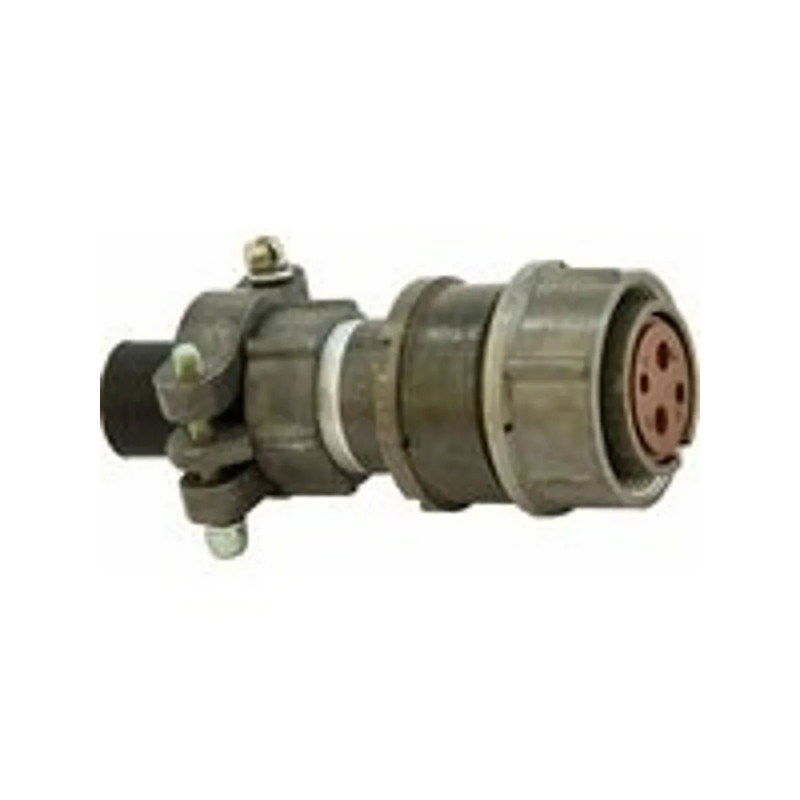

Назначение соединителя 2РМ24БПН19Ш1В1

2РМ24БПН19Ш1В1 — цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В.

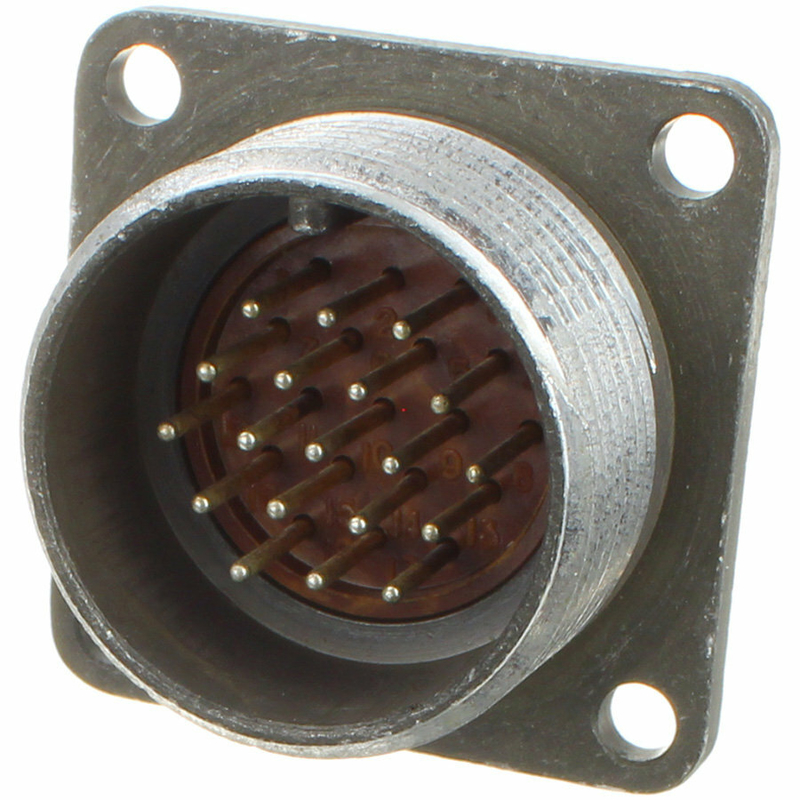

Соединители серии 2РМТ применяются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения, включая внутренний монтаж. Модель представляет собой вилку блочную (приборную) с прямым патрубком и гайкой для неэкранированного кабеля.

Конструктивные особенности

Корпус изделия имеет условный размер 24 и блочное (приборное) исполнение. Прямой патрубок с гайкой рассчитан на подключение неэкранированного кабеля. Резьбовая фиксация обеспечивает надёжное механическое удержание сочленённой пары.

Вилка оснащена 19 контактами с серебряным покрытием, что важно для стабильности переходного сопротивления в низкочастотных цепях. Тропикоустойчивое исполнение позволяет эксплуатировать соединитель в условиях повышенной влажности.

Расшифровка обозначения

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый.
• 24 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• ПН — прямой патрубок с гайкой.
• 19 — количество контактов.
• Ш1 — экранирование или конструктивные особенности.
• В1 — всеклиматическое исполнение с теплостойкостью до 100 °C.

Технические характеристики

Соединитель работает в диапазоне температур от минус 60 до плюс 100 °C. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц. Сопротивление изоляции составляет не менее 5000 МОм.

Ресурс наработки — 1000 часов при 500 циклах сочленения-расчленения. Климатическое исполнение — В2.1 по ГОСТ 15150-69. Изделие подходит для условий повышенной влажности до 98 процентов при плюс 40 °C.

Область применения

Благодаря сочетанию низкочастотного диапазона до 3 МГц, рабочих напряжений 560 или 700 В и 19 контактов вилка востребована в электро- и радиоаппаратуре специального и общего назначения. Она может использоваться как для внутреннего монтажа, так и для соединения и разъединения цепей в составе блоков и приборов.

Тропикоустойчивое всеклиматическое исполнение и стойкость к вибрации делают соединитель пригодным для аппаратуры, работающей в жёстких климатических условиях, включая повышенную влажность до 98 процентов при плюс 40 °C. Серебряное покрытие 19 контактов и резьбовая фиксация обеспечивают надёжный электрический контакт и механическую устойчивость соединения при эксплуатации.
