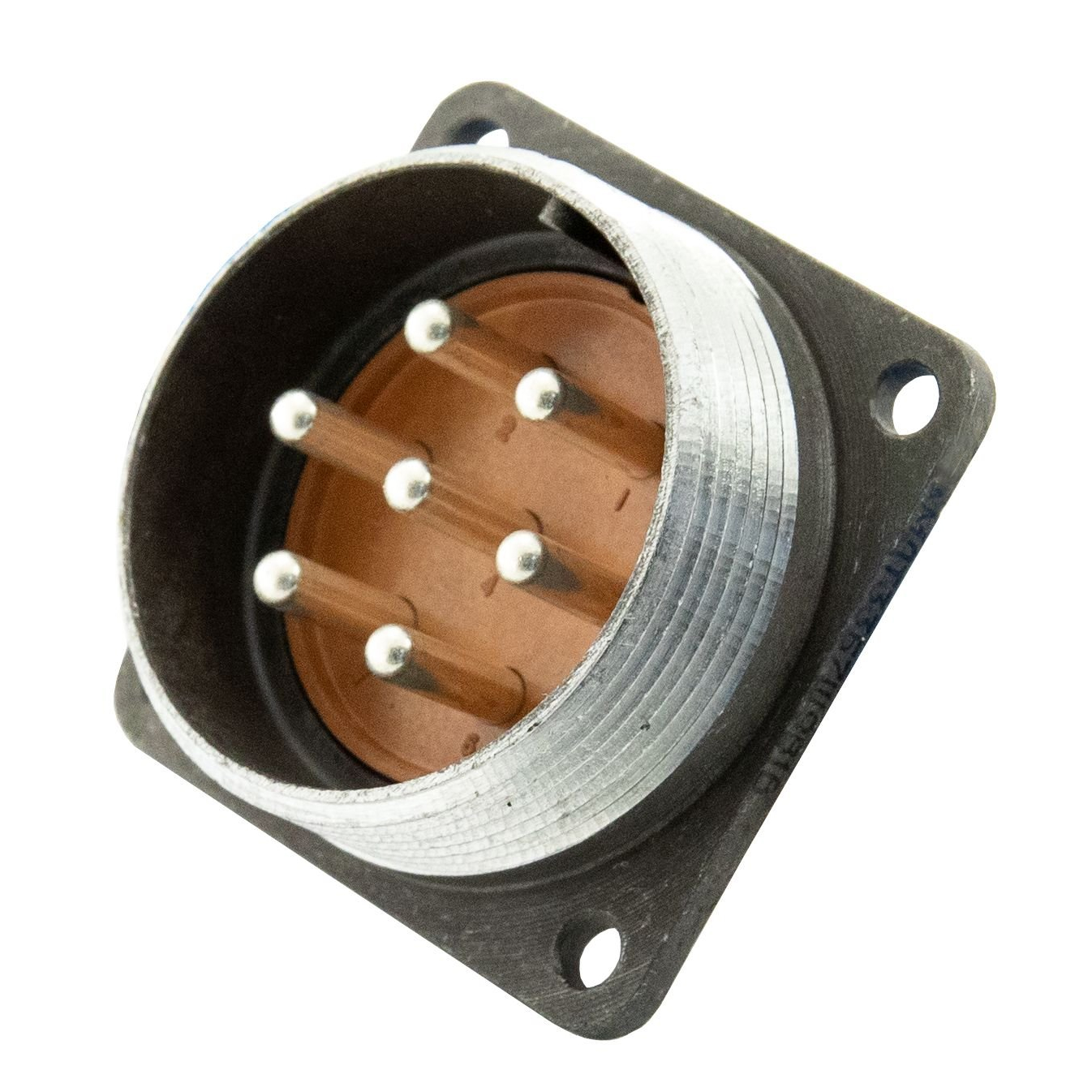

Назначение разъёма 2РМ24БПН19Ш1В1

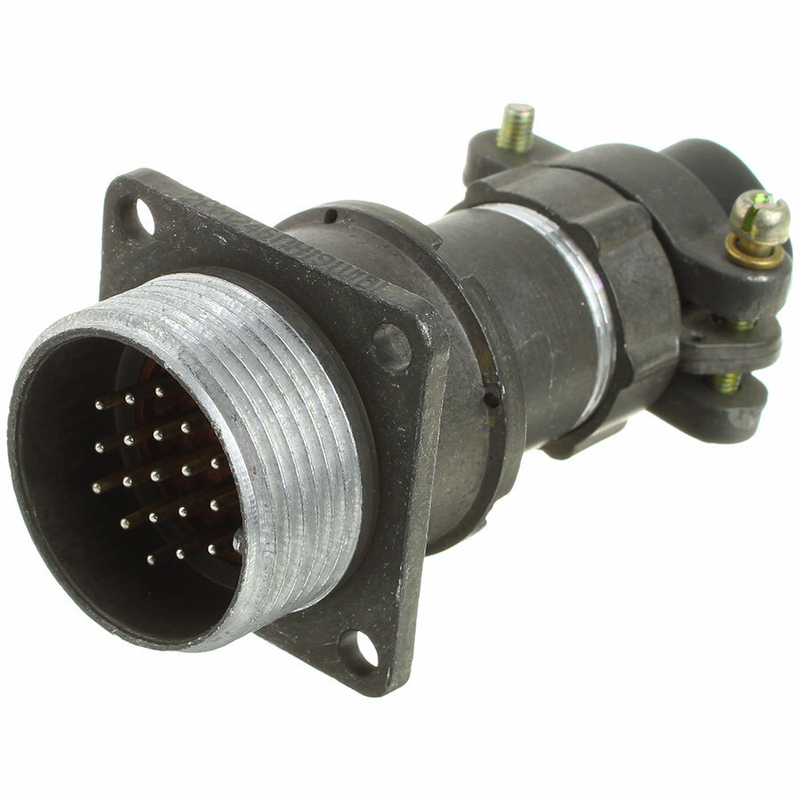

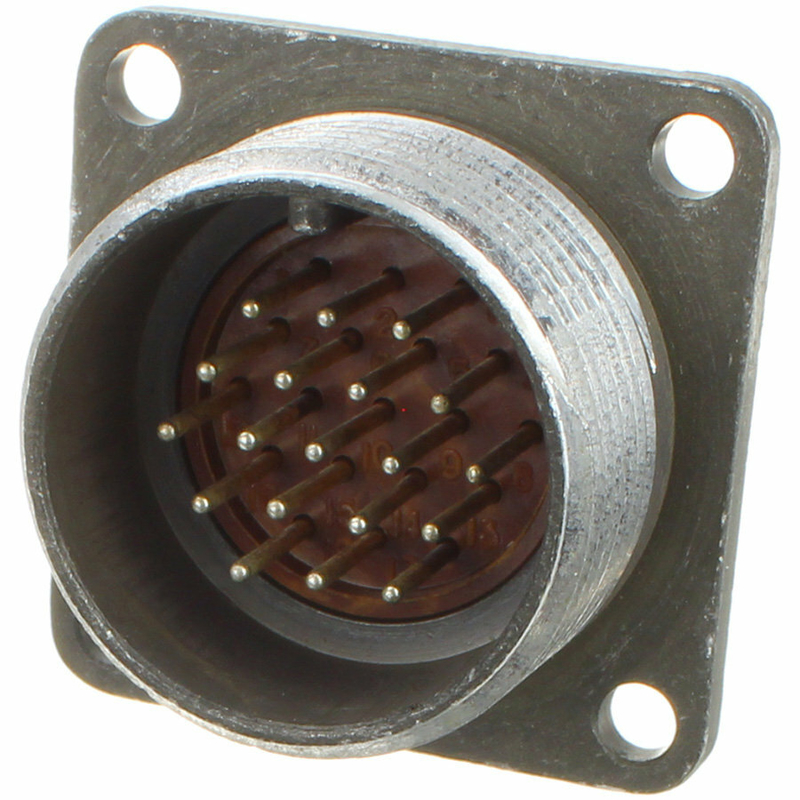

2РМ24БПН19Ш1В1 — это цилиндрический низкочастотный негерметичный разъём серии 2РМ, выполненный в виде приборной блочной вилки с прямым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для надёжного электрического соединения цепей промышленного и приборного оборудования, в том числе в условиях повышенной влажности и тропического климата. Разъём относится к всеклиматическому исполнению, что делает его пригодным для эксплуатации в различных климатических зонах.

Конструкция предусматривает резьбовую фиксацию сочленения и объёмный монтаж методом пайки. Экранирование в данной модели не предусмотрено, поэтому разъём применяется в цепях, где защита от электромагнитных помех не требуется или обеспечивается другими средствами.

Подтверждённые технические характеристики

Основные параметры разъёма определяются количеством и типом контактов, допустимой токовой нагрузкой и напряжением, а также условиями эксплуатации.

• Количество контактов — 19.
• Диаметр контактов — 1,0 мм.
• Покрытие контактов — серебряное.
• Максимальная токовая нагрузка на контакт — до 5 А.
• Максимальная токовая нагрузка на весь соединитель — до 80 А.
• Максимальное напряжение — до 560 В переменного или постоянного тока.
• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Допустимый перегрев контактов — до плюс 180 °C.
• Устойчивость к вибрации — в диапазоне от 1 до 5000 Гц.
• Устойчивость к ударам — до 5000 м/с².
• Влажность — до 98 % при температуре плюс 40 °C.

Ресурс и надёжность

Серия 2РМ традиционно отличается высоким ресурсом, что подтверждается заявленными показателями для данной модели. Минимальная наработка составляет 1000 часов, количество циклов сочленения и расчленения — не менее 500, а сохраняемость — 15 лет. Такие параметры позволяют использовать разъём в составе оборудования, рассчитанного на длительную эксплуатацию с периодическим подключением и отключением.

Применение и особенности монтажа

Разъём 2РМ24БПН19Ш1В1 применяется для соединения электрических цепей в промышленном и приборном оборудовании. Он востребован в задачах, где требуется стойкость к вибрации, ударам и воздействию влаги, например в устройствах, работающих в тропическом климате. Всеклиматическое исполнение расширяет географию использования изделия.

Монтаж выполняется объёмным способом, то есть пайкой проводников к контактам. Резьбовая фиксация обеспечивает механическую устойчивость сочленения и предотвращает самопроизвольное разъединение при вибрационных нагрузках. Прямой патрубок и гайка рассчитаны на неэкранированный кабель, что упрощает сборку и снижает требования к подготовке кабеля.

При подборе разъёма следует учитывать, что он не является герметичным, поэтому прямой контакт с водой или длительное воздействие агрессивных сред не предусмотрены условиями эксплуатации. В то же время заявленная устойчивость к влажности до 98 % при плюс 40 °C позволяет применять изделие в помещениях с повышенной влажностью и в условиях тропического климата без прямого попадания воды.

Таким образом, 2РМ24БПН19Ш1В1 представляет собой приборную блочную вилку серии 2РМ с 19 контактами, предназначенную для паяльного монтажа неэкранированного кабеля и работы в широком диапазоне температур и механических нагрузок.
