Назначение разъёма 2РМ24БПН19Ш1А1

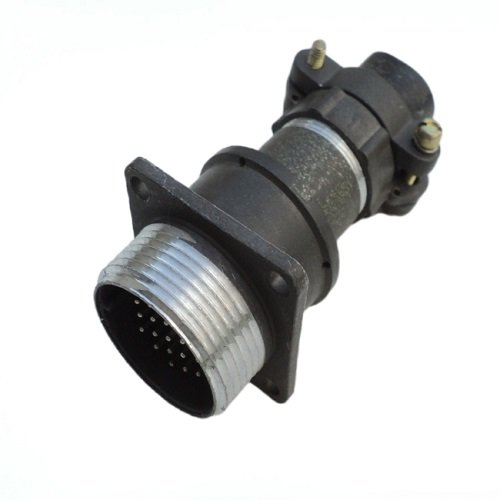

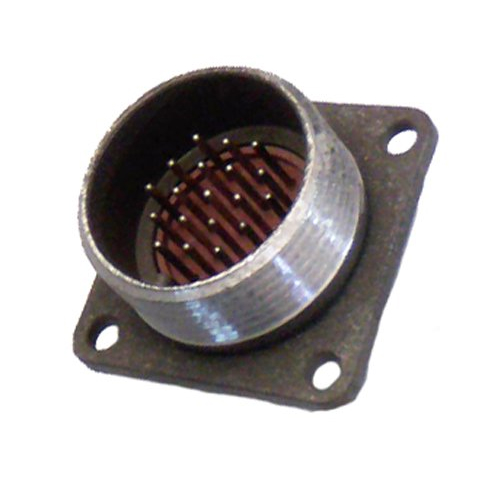

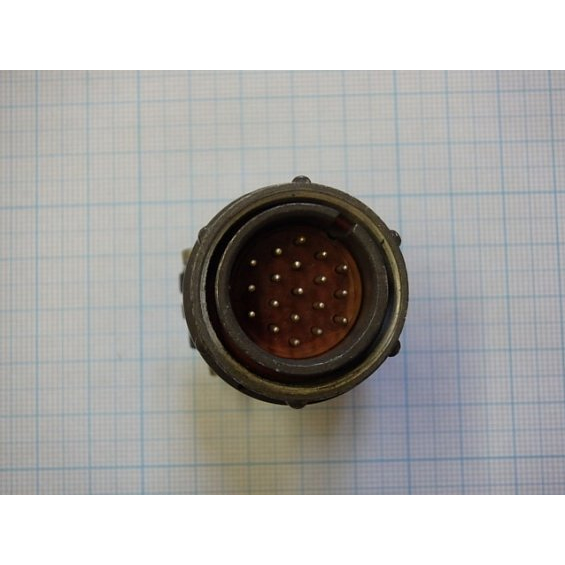

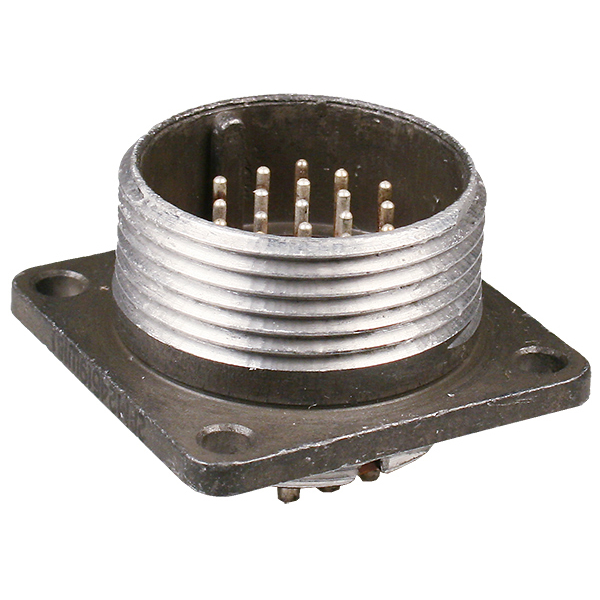

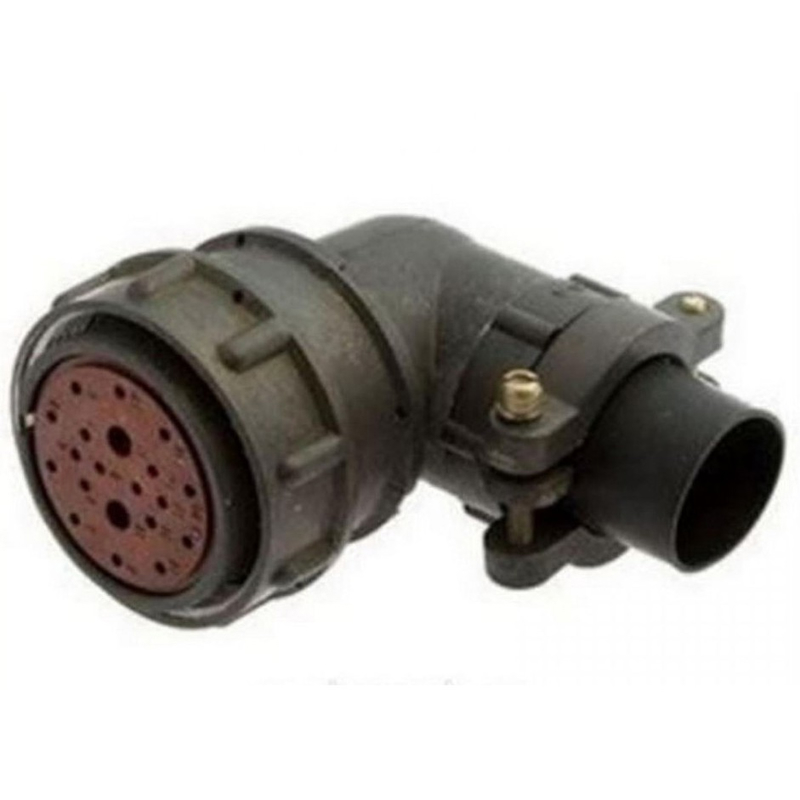

2РМ24БПН19Ш1А1 — электрический разъём-вилка блочного типа из серии 2РМ с 19 контактами. Это негерметичный цилиндрический соединитель низкочастотного назначения, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В.

Изделие применяется для объёмного навесного монтажа с пайкой и служит для коммутации электрических цепей в составе приборов, блоков и кабельных сборок. Блочное исполнение корпуса позволяет устанавливать соединитель непосредственно на приборной панели или в блоке, обеспечивая механическую фиксацию и удобство подключения ответной части.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждаются следующим набором характеристик:

• ток на контакт — до 5 А, суммарный ток — до 80 А;
• диаметр контактов — 1 мм, сечение присоединяемого провода — до 0,5 мм квадратных;
• рабочее напряжение — до 560–700 В;
• рабочая частота цепей — до 3 МГц;
• диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия;
• устойчивость к вибрации — до 5000 Гц;
• устойчивость к механическим ударам — до 5000 метров на секунду в квадрате;
• ресурс — 1000 часов наработки и 500 циклов соединений;
• сопротивление контакта — не более 0,005 Ом;
• сопротивление изоляции — не менее 5000 МОм.

Указанные значения определяют область применения разъёма и допустимые режимы его эксплуатации в составе электротехнических изделий.

Конструкция и материалы

Посадочный диаметр корпуса составляет 24 мм. Корпус блочного типа, без патрубка; монтаж выполняется навесным объёмным способом с пайкой. Контакты — штыревые, изготовлены из латуни ЛС59-1 и имеют серебряное покрытие. Индекс А или В в маркировке соответствует серебряному покрытию. Изоляторы выполнены из прессматериала АГ-4 или АЛ-11.

Фиксация соединителя осуществляется резьбой с размерами М24 на 1 и М27 на 1,5. Габаритные размеры: диаметр корпуса от 26 до 33 мм, длина — не более 25 мм.

Расшифровка маркировки 2РМ24БПН19Ш1А1

1. 2РМ — серия разъёмов.
2. 24 — условный размер.
3. БПН — блочный корпус, приборный тип, нормальная герметичность.
4. 19 — число контактов.
5. Ш — вилка (штыри).
6. 1 — диаметр контактов 1 мм.
7. А1 — покрытие серебром, теплостойкость 100 градусов Цельсия.

Применение и особенности монтажа

Разъём 2РМ24БПН19Ш1А1 востребован в приборостроении и промышленной электронике, где требуется компактное блочное подключение с большим числом контактов и стойкостью к вибрационным и ударным нагрузкам. Вибрационная стойкость до 5000 Гц и ударная стойкость до 5000 метров на секунду в квадрате позволяют использовать изделие в условиях интенсивных механических воздействий.

Навесной объёмный монтаж с пайкой предполагает аккуратную подготовку проводов сечением до 0,5 мм квадратных и надёжное крепление корпуса резьбовым соединением. Негерметичное исполнение означает, что соединитель не предназначен для работы в средах с повышенным давлением или влагой, требующих герметизации.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление — не более 0,005 Ом, что важно для цепей с малыми сигналами и для передачи тока до 5 А на контакт. Высокое сопротивление изоляции — не менее 5000 МОм — гарантирует надёжное разделение цепей.

Ресурс в 1000 часов наработки и 500 циклов соединений делает разъём пригодным для узлов, допускающих периодическое подключение и отключение в процессе эксплуатации.
