Назначение соединителя

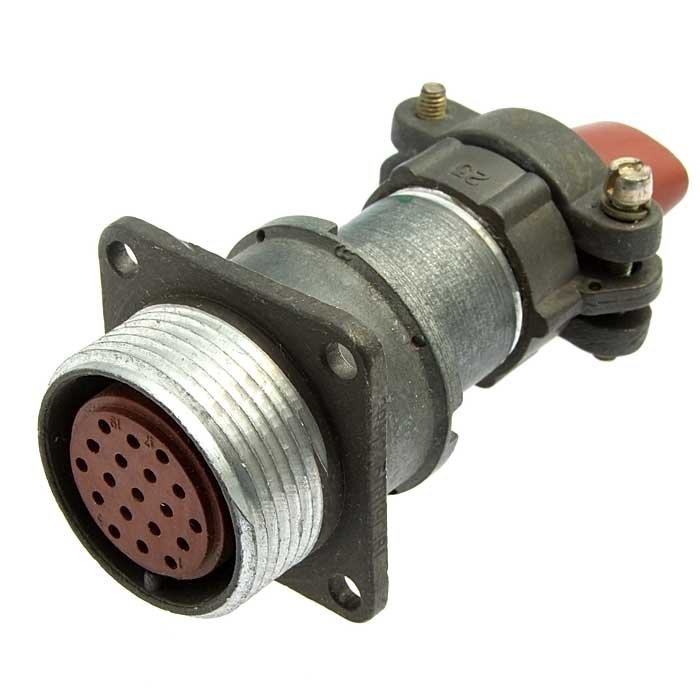

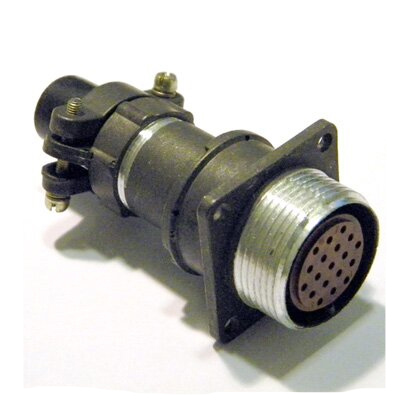

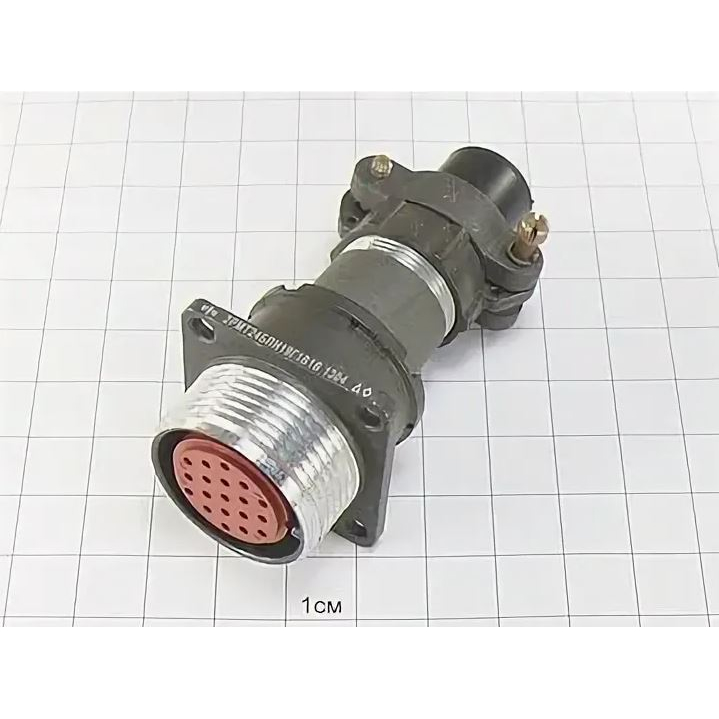

2РМ24БПН19Г1В1В — это блочная розетка из серии низкочастотных цилиндрических соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное применение — внутренний объёмный монтаж в приборах и аппаратуре, где требуется надёжное электрическое соединение с одношпоночной поляризацией корпусов и резьбовым соединением.

Конструкция розетки рассчитана на эксплуатацию в составе ответных частей серии 2РМ2, что делает её применимой в блочных и кабельных сборках радиоэлектронной аппаратуры. Резьбовое соединение обеспечивает механическую фиксацию и предотвращает самопроизвольное расчленение под воздействием вибрации.

Подтверждённые технические особенности

Посадочный диаметр корпуса составляет 24 мм. Тип контактов — розетка с диаметром контакта 1 мм и серебряным покрытием. Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4. В сочленённом состоянии изделие обеспечивает пылезащищённость.

Теплостойкость соединителя достигает 100 градусов Цельсия. Всеклиматическое исполнение — В2.1 по ГОСТ 15150-69. Максимальное рабочее напряжение — до 700 В.

Электрические параметры

• Токовая нагрузка на одиночный контакт — от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — от 1850 В (при 560 В) до 2300 В (при 700 В).

Условия эксплуатации и надёжность

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, акустический шум в диапазоне от 50 до 10000 Гц с уровнем до 170 дБ, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Число сочленений-расчленений составляет 500 циклов. Гамма-процентный срок сохраняемости — 15 лет.

Применение

Розетка 2РМ24БПН19Г1В1В применяется для объёмного монтажа внутри приборов, где требуется соединение цепей постоянного и переменного тока с частотой до 3 МГц. Одношпоночная поляризация корпусов исключает неправильное сочленение, а резьбовой механизм обеспечивает устойчивость к вибрационным и ударным нагрузкам.

Благодаря всеклиматическому исполнению В2.1 и теплостойкости до 100 градусов Цельсия изделие может использоваться в аппаратуре, эксплуатируемой в различных климатических зонах. Совместимость с ответными частями серии 2РМ2 и посадочный диаметр 24 мм определяют область установки — блочные разъёмы радиоэлектронных устройств.
