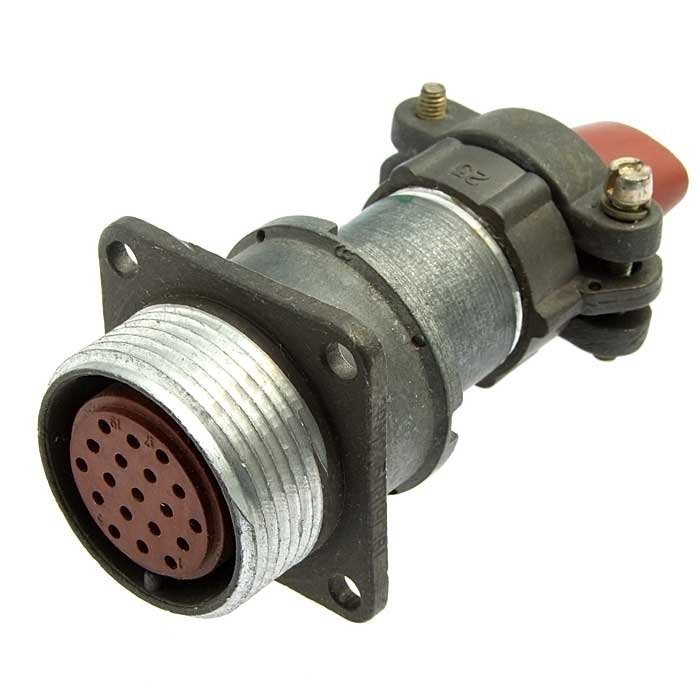

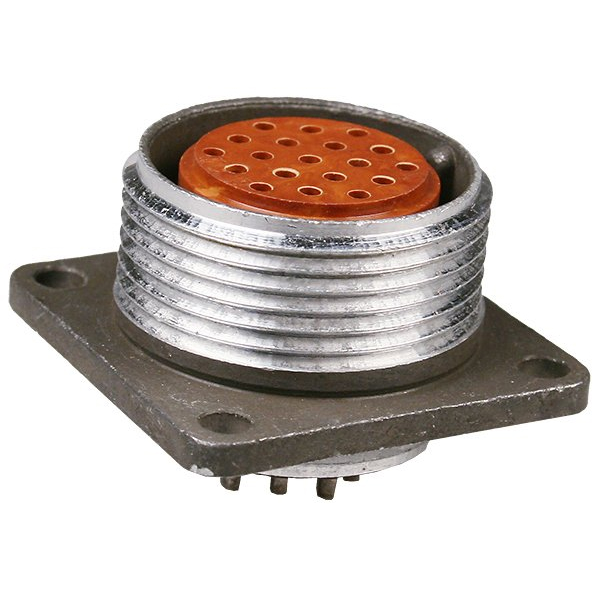

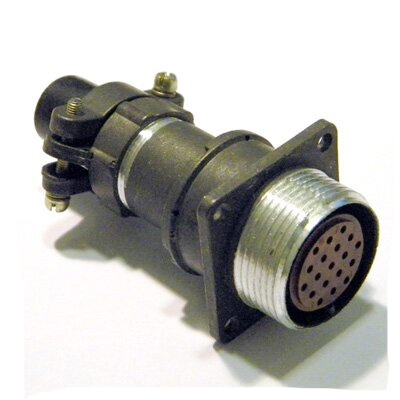

2РМ24БПН19Г1В1 Сектор
Производитель: Сектор
Технические характеристики
Разъём 2РМ24БПН19Г1В1 «Сектор» — это низкочастотный цилиндрический электрический соединитель, относящийся к серии 2РМ, который используется для подключения кабелей в приборах и электронной аппаратуре общего и промышленного назначения. Ниже — основные технические и конструкторские особенности.
Это розетка блочная с прямым патрубком и гайкой , предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц , при напряжении до нескольких сотен вольт. Соединитель применяется для объёмного монтажа и подключения неэкранированного кабеля к приборной части оборудования.
Расшифровка условного обозначения примерно такая:
2РМ — тип соединителя, низкочастотный цилиндрический;
24 — условный размер корпуса;
БПН — корпус блочный (приборный) , с прямым патрубком и герметичной (или повышенной защиты) нажимной гайкой;
19Г1 — 19 контактов в гнёздах, с конкретной схемой подключения;
В1 — всеклиматическое или особое исполнение по условиям эксплуатации и теплостойкость до +100 °C.
Количество контактов — 19.
Максимальное рабочее напряжение постоянного тока — до примерно 560 В.
Максимальная токовая нагрузка примерно 5 А на один контакт и около 80 А суммарно на весь соединитель.
Сопротивление контактов — не более 5 мОм (0,005 Ом), что обеспечивает малые потери и стабильный контакт.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм , а ёмкость между соседними контактами — не более 6 пФ.
Соединение соединителя — резьбовое , с одношпоночной поляризацией корпусов, то есть корпус поворачивается до фиксации по ключу–шпонке.
Длина разъёма — порядка 62,5 мм , масса — не более 57 г.
Температурный диапазон эксплуатации — от ‑60 °C до +100 °C , при этом возможна смена температуры от +180 °C до ‑60 °C.
Соединитель выдерживает синусоидальную вибрацию до 5000 Гц с ускорением порядка 490 м/с² , кратковременные удары до 5000 м/с² и многократные удары до 1000 м/с².
Гамма‑процентный срок сохраняемости при высокой надёжности достигает 15 лет , а минимальная наработка — не менее 1000–5000 часов.
2РМ24БПН19Г1В1 относится к негерметичным соединителям с всеклиматическим исполнением , то есть его используют во внутреннем монтаже аппаратуры, работающей в широком диапазоне температур и повышенной влажности. Благодаря прямому патрубку и блочному корпусу он удобен для фиксации в панели или корпусе прибора, а гайка для неэкранированного кабеля обеспечивает надёжное крепление провода.
Описание
2РМ24БПН19Г1В1
2РМ24БПН19Г1В1: 19-контактный цилиндрический разъём для надёжных электрических соединений
2РМ24БПН19Г1В1 — приборная блочная розетка серии 2РМ, предназначенная для создания разъёмных соединений в цепях постоянного и переменного тока. Модель относится к малогабаритным цилиндрическим низкочастотным соединителям негерметичного исполнения и применяется при внутреннем монтаже различной электротехнической аппаратуры.
Конструктивные особенности
Разъём 2РМ24БПН19Г1В1 выполнен в корпусе условного размера 24 и рассчитан на установку в оборудование. Конструкция включает прямой патрубок и гайку для подключения неэкранированного кабеля. Резьбовое сочленение фиксирует подключённую часть, а одношпоночная поляризация помогает исключить неправильную ориентацию при стыковке.
Основные особенности модели:
19 извлекаемых контактов диаметром 1,0 мм.
Прямой патрубок для удобного подключения кабеля.
Объёмный монтаж методом пайки.
Негерметичное исполнение для эксплуатации внутри аппаратуры.
Возможность присоединения проводников сечением до 0,5 мм².
Контакты могут иметь серебряное либо золотое покрытие в зависимости от исполнения.
Технические характеристики 2РМ24БПН19Г1В1
| Параметр | Значение |
|---|---|
| Тип | Приборная блочная розетка |
| Серия | 2РМ |
| Количество контактов | 19 |
| Диаметр контакта | 1,0 мм |
| Рабочее напряжение | До 560 В |
| Ток на один контакт | До 5 А |
| Суммарный ток | До 80 А |
| Рабочая частота | До 3 МГц |
| Сопротивление контакта | Не более 0,005 Ом |
| Сопротивление изоляции | Не менее 5000 МОм |
| Ёмкость между контактами | Не более 6 пФ |
| Температура эксплуатации | От −60 до +100 °C |
| Число сочленений и расчленений | До 500 |
| Метод монтажа | Пайка |
| Фиксация соединения | Резьбовая |
Указанные параметры позволяют использовать соединитель в аппаратуре, где необходима передача питания и сигналов через компактный многоконтактный интерфейс.
Область применения
Разъём 2РМ24БПН19Г1В1 подходит для оборудования, в котором важны вибростойкость, механическая фиксация соединения и стабильные электрические характеристики. Его используют в приборостроении, промышленной автоматике, системах управления, измерительной технике, источниках питания, испытательных комплексах и специальной радиоэлектронной аппаратуре.
Рабочая частота до 3 МГц делает модель ориентированной прежде всего на низкочастотные электрические цепи. Резьбовое соединение особенно полезно в оборудовании, подвергающемся вибрациям: оно снижает риск случайного разъединения кабельного подключения.
Почему выбирают серию 2РМ
Соединители серии 2РМ ценят за сочетание компактных размеров, многоконтактной компоновки и прочного резьбового соединения. Для 2РМ24БПН19Г1В1 характерны 19 контактов в корпусе 24-го размера, допустимая токовая нагрузка до 5 А на контакт и температурная стойкость до +100 °C.
При подборе ответной части важно сверять тип соединителя, расположение и число контактов, вариант исполнения, способ монтажа, требования к кабелю и электрическую нагрузку конкретной системы. Это обеспечивает корректную совместимость компонентов и надёжную работу соединения в составе оборудования.
