2РМ24БПН19Г1В1
Технические характеристики
2РМ24БПН19Г1В1
2РМ24БПН19Г1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Технические характеристики:
Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.
Условный размер корпуса : 24 мм.
Вид корпуса : Б — блочный (приборный).
Вид патрубка : П — прямой.
Вид гайки патрубка : Н — для неэкранированного кабеля.
Количество контактов : 19.
Вид соединителя : Г — розетка (гнездо).
Диаметр контактов : 1 мм.
Покрытие контактов : В — серебро.
Максимальная температура : +100° С.
Электрические характеристики:
Максимальная токовая нагрузка :
На одиночный контакт: 5 А.
Суммарная на соединитель: 80 А.
Максимальное рабочее напряжение : 560 В (до 700 В в некоторых исполнениях).
Максимальная рабочая частота : до 3 МГц.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.
Сопротивление контактов : не более 5 мОм.
Условия эксплуатации:
Температура окружающего воздуха : от -60° С до +100° С.
Влажность : повышенная относительная влажность при температуре +35° С — 98%.
Давление : от 133,32·10^-12 Па до 50,6·10^4 Па.
Вибрация : синусоидальная, диапазон частот от 1 Гц до 5000 Гц.
Ударная нагрузка : механический удар многократного действия с пиковым ускорением до 1000 м/с?.
Применение:
Соединители 2РМ24БПН19Г1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
Описание
2РМ24БПН19Г1В1
2РМ24БПН19Г1В1: 19-контактный цилиндрический разъём для надёжных электрических соединений

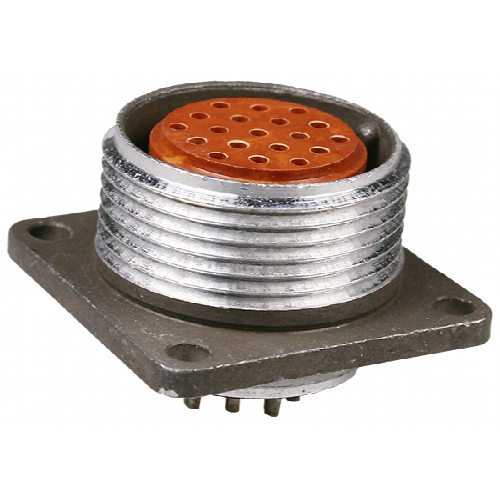

2РМ24БПН19Г1В1 — приборная блочная розетка серии 2РМ, предназначенная для создания разъёмных соединений в цепях постоянного и переменного тока. Модель относится к малогабаритным цилиндрическим низкочастотным соединителям негерметичного исполнения и применяется при внутреннем монтаже различной электротехнической аппаратуры.
Конструктивные особенности

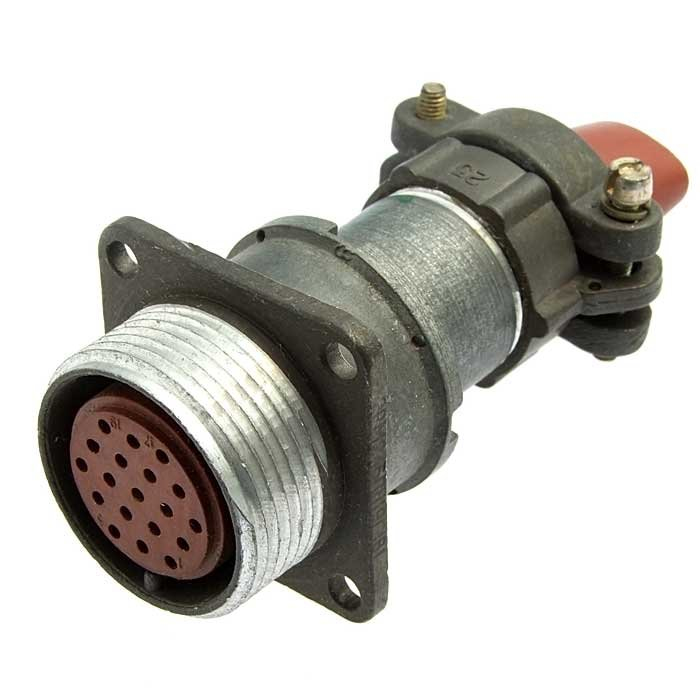

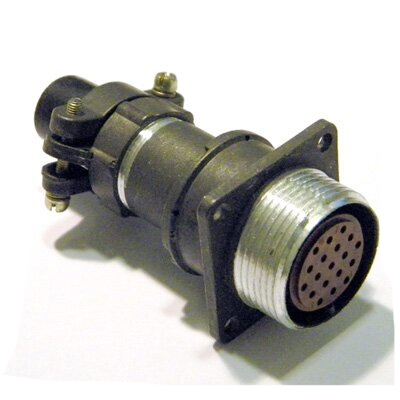

Разъём 2РМ24БПН19Г1В1 выполнен в корпусе условного размера 24 и рассчитан на установку в оборудование. Конструкция включает прямой патрубок и гайку для подключения неэкранированного кабеля. Резьбовое сочленение фиксирует подключённую часть, а одношпоночная поляризация помогает исключить неправильную ориентацию при стыковке.
Основные особенности модели:
19 извлекаемых контактов диаметром 1,0 мм.
Прямой патрубок для удобного подключения кабеля.
Объёмный монтаж методом пайки.
Негерметичное исполнение для эксплуатации внутри аппаратуры.
Возможность присоединения проводников сечением до 0,5 мм².
Контакты могут иметь серебряное либо золотое покрытие в зависимости от исполнения.
Технические характеристики 2РМ24БПН19Г1В1
| Параметр | Значение |
|---|---|
| Тип | Приборная блочная розетка |
| Серия | 2РМ |
| Количество контактов | 19 |
| Диаметр контакта | 1,0 мм |
| Рабочее напряжение | До 560 В |
| Ток на один контакт | До 5 А |
| Суммарный ток | До 80 А |
| Рабочая частота | До 3 МГц |
| Сопротивление контакта | Не более 0,005 Ом |
| Сопротивление изоляции | Не менее 5000 МОм |
| Ёмкость между контактами | Не более 6 пФ |
| Температура эксплуатации | От −60 до +100 °C |
| Число сочленений и расчленений | До 500 |
| Метод монтажа | Пайка |
| Фиксация соединения | Резьбовая |
Указанные параметры позволяют использовать соединитель в аппаратуре, где необходима передача питания и сигналов через компактный многоконтактный интерфейс.
Область применения
Разъём 2РМ24БПН19Г1В1 подходит для оборудования, в котором важны вибростойкость, механическая фиксация соединения и стабильные электрические характеристики. Его используют в приборостроении, промышленной автоматике, системах управления, измерительной технике, источниках питания, испытательных комплексах и специальной радиоэлектронной аппаратуре.
Рабочая частота до 3 МГц делает модель ориентированной прежде всего на низкочастотные электрические цепи. Резьбовое соединение особенно полезно в оборудовании, подвергающемся вибрациям: оно снижает риск случайного разъединения кабельного подключения.
Почему выбирают серию 2РМ
Соединители серии 2РМ ценят за сочетание компактных размеров, многоконтактной компоновки и прочного резьбового соединения. Для 2РМ24БПН19Г1В1 характерны 19 контактов в корпусе 24-го размера, допустимая токовая нагрузка до 5 А на контакт и температурная стойкость до +100 °C.
При подборе ответной части важно сверять тип соединителя, расположение и число контактов, вариант исполнения, способ монтажа, требования к кабелю и электрическую нагрузку конкретной системы. Это обеспечивает корректную совместимость компонентов и надёжную работу соединения в составе оборудования.
