Назначение

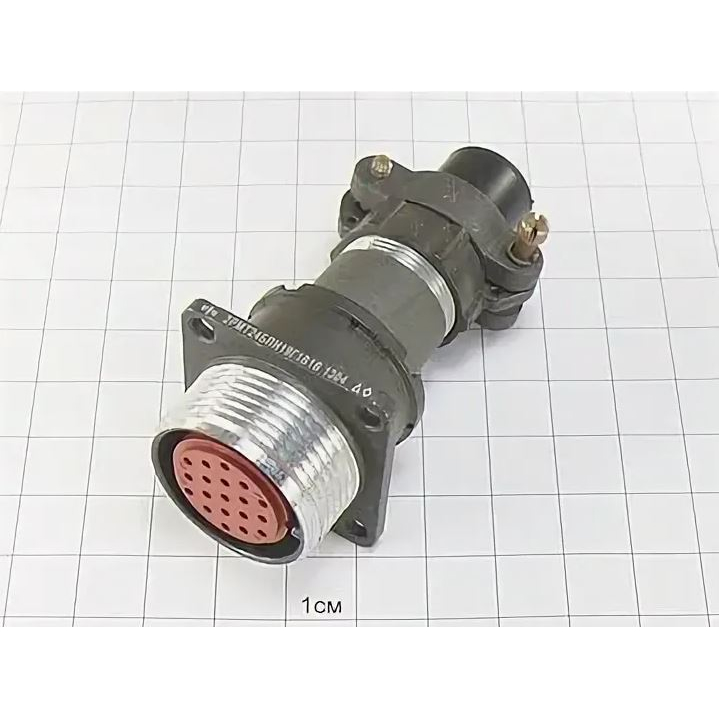

2РМ24БПН19Г1А1 — это розетка блочная (приборная) цилиндрического низкочастотного соединителя серии 2РМ с 19 контактами. Изделие предназначено для электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Такие соединители применяются для подключения кабельных линий и жгутов к блокам и приборам, обеспечивая надёжное электрическое соединение и возможность быстрого сочленения и расчленения.

Подтверждённые особенности и характеристики

Электрические параметры

• Максимальная токовая нагрузка — 5 А на контакт и до 80 А суммарно на соединитель.
• Максимальное рабочее напряжение — до 560 В.
• Диаметр контактов — 1,0 мм.
• Сечение подключаемого провода — до 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и стойкость

• Рабочая температура — от минус 60 °C до плюс 100 °C; с учётом перегрева контактов — до плюс 180 °C.
• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 490 м/с².
• Удары: одиночные — до 5000 м/с², многократные — до 1000 м/с².
• Линейное ускорение — до 2000 м/с².
• Наработка — минимум 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок хранения — 15 лет.

Монтаж и конструкция

Посадочный диаметр корпуса — 24 мм. Монтаж предусмотрен внутренний, без патрубка, что определяет установку розетки непосредственно в корпус блока или прибора. Исполнение блочное приборное неэкранированное обеспечивает компактное подключение в составе аппаратуры.

Расшифровка обозначения

1. 2РМ — серия разъёмов.
2. 24 — диаметр корпуса.
3. БПН — блочная приборная неэкранированная.
4. 19 — число контактов.
5. Г1 — покрытие контактов (золото или аналог).
6. А1 — модификация.

Применение

Соединитель востребован в приборостроении и промышленной электронике, где требуется передача постоянного и переменного тока до 3 МГц по цепям с числом контактов до 19. Благодаря стойкости к вибрации, ударам и линейным ускорениям, а также широкому температурному диапазону, изделие подходит для эксплуатации в составе ответственной аппаратуры, включая установки, работающие в жёстких механических и климатических условиях.

Золотое (или аналогичное) покрытие контактов группы Г1 снижает переходное сопротивление и повышает стабильность соединения при многократных сочленениях. Ресурса в 500 циклов сочленения-расчленения достаточно для приборов и блоков, обслуживаемых и заменяемых в процессе эксплуатации, а срок хранения 15 лет позволяет формировать запас изделий для долгосрочных проектов.

Розетка устанавливается внутренним монтажом без патрубка, ответная часть сочленяется с ней напрямую. При монтаже следует соблюдать ограничения по сечению провода — до 0,5 мм² — и по суммарному току на соединитель, который не должен превышать 80 А. Совместимость с конкретными вилками и кабельными частями серии 2РМ определяется типом сочленения, соответствующим корпусу с посадочным диаметром 24 мм и 19 контактной группе.
