Назначение соединителя

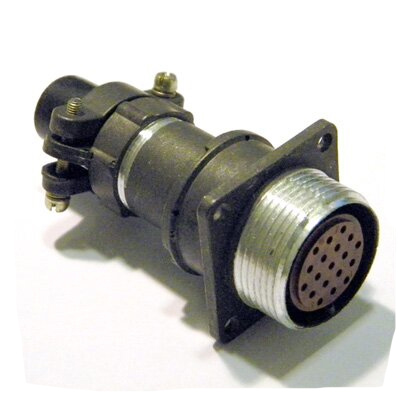

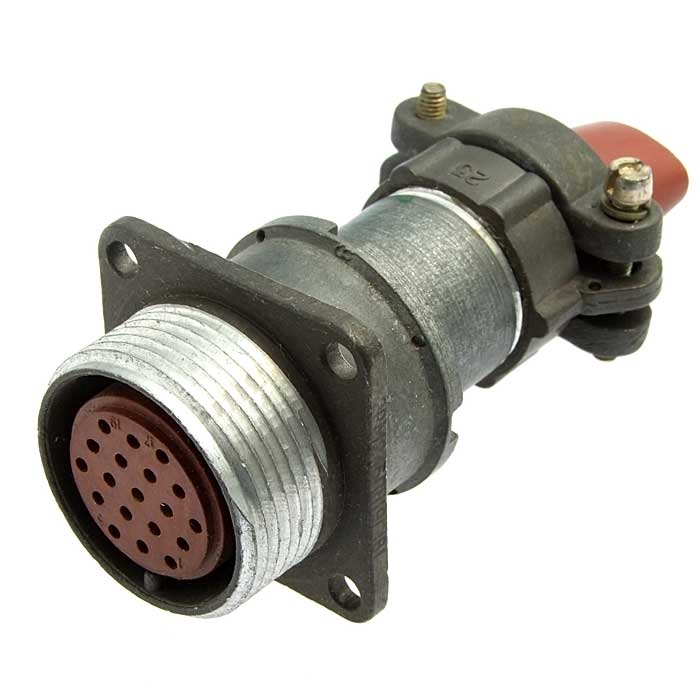

2РМ24БПН191 «5» — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное электрическое сочленение блочных и приборных узлов: в составе блоков и приборов, где розетка монтируется на корпусе, панели или шасси, а ответная часть подключается к ней кабелем.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели и её исполнения.

• Тип — блочная (приборная) розетка с резьбовым сочленением.
• Количество контактов — 19.
• Диаметр контактов — 1,0 мм.
• Максимальная токовая нагрузка — до 5 А на контакт и до 80 А суммарно по всем контактам.
• Рабочее напряжение — до 560 В.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C, с учётом перегрева контактов до плюс 180 °C.
• Поляризация — одношпоночная, что исключает неправильное сочленение.
• Исполнение — всеклиматическое УХЛ.
• Устойчивость к вибрации — до 5000 Гц при ускорении 490 м/с².
• Устойчивость к ударам — до 5000 м/с².
• Наработка — не менее 1000 часов.
• Срок службы — 15 лет при 500 циклах сочленений.

Особенности исполнения и приёмка

Модификация с индексом «5» относится к изделиям с приёмкой «5». Год выпуска — 2016. Исполнение УХЛ и указанные параметры по вибрации, ударам и температуре делают соединитель пригодным для эксплуатации в жёстких условиях, в том числе в составе подвижной и вибронагруженной аппаратуры.

Негерметичное исполнение означает, что изделие не рассчитано на работу при повышенном давлении среды или в условиях прямого воздействия влаги под давлением. При монтаже следует учитывать это ограничение и предусматривать защиту узла сочленения.

Расшифровка обозначения

Маркировка 2РМ24БПН191 «5» читается следующим образом:

1. 2РМ — серия соединителя.
2. 24 — посадочный диаметр.
3. БПН — блочная розетка приборная нормальная.
4. 19 — количество контактов.
5. 1 — индекс, относящийся к варианту исполнения контактной части.
6. «5» — приёмка.

Применение

Соединитель 2РМ24БПН191 «5» применяется для коммутации электрических цепей постоянного и переменного тока в блочной и приборной аппаратуре. Благодаря 19 контактам диаметром 1,0 мм он подходит для передачи как сигнальных цепей, так и цепей с током до 5 А на контакт. Резьбовое сочленение обеспечивает механическую фиксацию ответной части, а одношпоночная поляризация — правильность подключения.

Область применения охватывает приборы и блоки, эксплуатируемые при температурах от минус 60 °C до плюс 100 °C, в условиях вибрации до 5000 Гц и ударов до 5000 м/с². Заявленный срок службы — 15 лет при 500 циклах сочленений, наработка — не менее 1000 часов.
