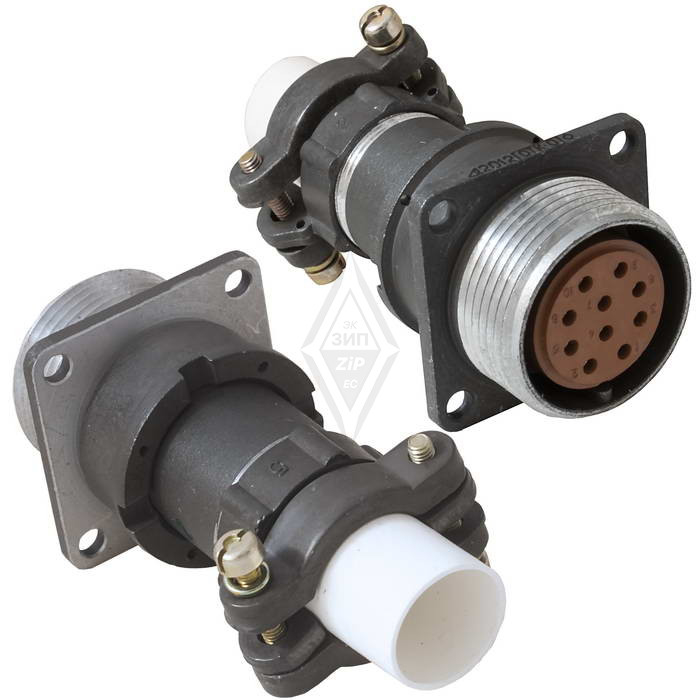

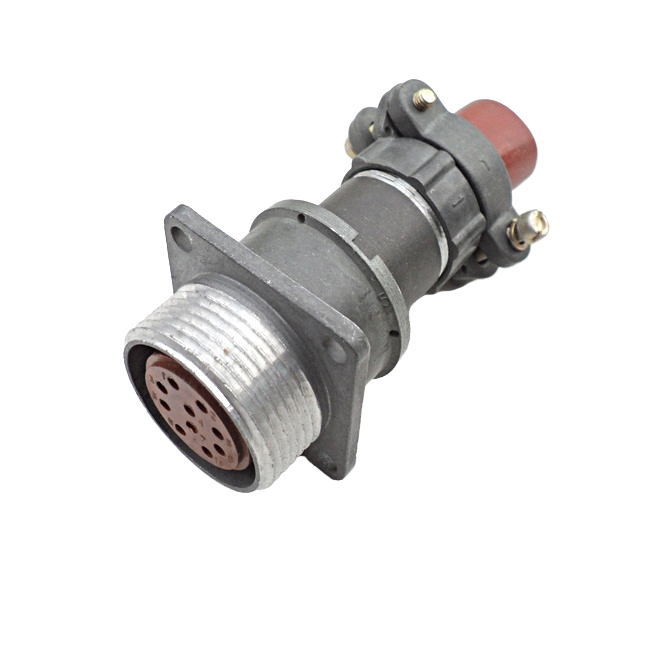

Назначение соединителя 2РМ24БПН10Г5В1

Соединитель 2РМ24БПН10Г5В1 относится к семейству цилиндрических низкочастотных негерметичных разъёмов серии 2РМ и предназначен для объёмного монтажа. Основное назначение изделия — соединение и разъединение электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция предусматривает резьбовую фиксацию сочленённого положения, что исключает самопроизвольное размыкание под действием вибрации и механических нагрузок.

Данный разъём применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он востребован там, где требуется быстрая и надёжная коммутация кабельных линий с приборными блоками, а также там, где важна стойкость к перепадам температуры и воздействию климатических факторов.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, подтверждённые для данного исполнения и серии 2РМ в целом. Часть обозначения несёт информацию о конструктивном исполнении: тип соединителя 2РМ, условный размер корпуса 24, вид корпуса — блочный (приборный), вид патрубка — прямой, гайка патрубка — для неэкранированного кабеля. Часть соединителя — розетка. Обозначение сочетания контактов — 5, покрытие контактов — серебро.

• Максимальная рабочая частота: до 3 МГц.
• Максимальное рабочее напряжение: 560 или 700 В в зависимости от типономинала.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: до 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Вид монтажа: объёмный, с резьбовой фиксацией сочленённого положения.
• Герметичность: негерметичное исполнение.
• Покрытие контактов: серебро, что обеспечивает стабильное переходное сопротивление.

Количество контактов в обозначении данного исполнения прямо не указано, однако для серии 2РМ оно может варьироваться и составлять, в частности, 4, 7, 8 или 10. Точное число контактов определяется конкретным типономиналом, поэтому перед применением следует уточнять этот параметр по документации на изделие.

Конструктивные особенности и состав

Соединители серии 2РМ состоят из двух ответных частей — розетки и вилки. Каждая из частей может быть выполнена как блочной (приборной), так и кабельной. В данном исполнении реализован блочный (приборный) вариант, предназначенный для установки на корпус прибора или блока аппаратуры. Прямой патрубок и гайка для неэкранированного кабеля упрощают монтаж проводников без экранирующей оплётки.

Резьбовая фиксация сочленённого положения является важной эксплуатационной особенностью: она удерживает ответные части в замкнутом состоянии при механических воздействиях. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако климатическое исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате.

Применение и условия эксплуатации

Разъём применяется в радиоэлектронной аппаратуре для коммутации цепей питания и сигнальных цепей с частотой до 3 МГц. Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия он подходит для аппаратуры, работающей как в отапливаемых помещениях, так и в неотапливаемых условиях.

1. Установка на приборных корпусах и блоках аппаратуры в качестве блочной (приборной) розетки.
2. Коммутация электрических цепей постоянного и переменного тока с частотой до 3 МГц.
3. Применение в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
4. Эксплуатация в составе изделий климатического исполнения УХЛ2.1 по ГОСТ 15150-69.

Перед применением рекомендуется уточнить число контактов и точное значение максимального рабочего напряжения для конкретного типономинала, поскольку эти параметры могут различаться в пределах серии 2РМ. Артикул изделия — 415, категория — 2РМ2.
