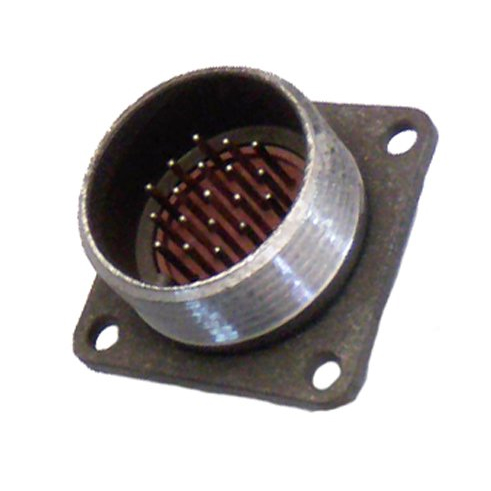

Назначение соединителя 2РМ24БПЭ19Ш1В1В

2РМ24БПЭ19Ш1В1В — это цилиндрический низкочастотный электрический соединитель (разъём) тропикоустойчивого исполнения из серии 2РМТ. Он предназначен для надёжного соединения и коммутации электрических цепей в электро- и радиоаппаратуре. Применяется как приборный разъём блочного типа, то есть устанавливается непосредственно на корпус или блок аппаратуры.

Соединитель относится к категории 2РМ2 и предназначен для работы в составе как специальной, так и общей аппаратуры. Тропикоустойчивое и всеклиматическое исполнение позволяет использовать его в сложных условиях эксплуатации, включая повышенную влажность и широкий диапазон температур.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Часть параметров зависит от конкретного типономинала, поэтому приводится с соответствующей оговоркой.

• Тип: приборная вилка блочного типа, цилиндрический низкочастотный соединитель.
• Количество контактов: 19.
• Диаметр контактов: 1,0 мм.
• Максимальное рабочее напряжение: до 700 В (в зависимости от типономинала).
• Максимальный ток на контакт: около 5 А.
• Рабочая частота: до 3 МГц для постоянного и переменного тока.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Фиксация: резьбовая.
• Исполнение: экранированное.
• Покрытие контактов: серебряное.
• Климатическое исполнение: всеклиматическое В, диапазон температур от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений: до 500 циклов.
• Устойчивость к вибрации: в диапазоне от 1 до 5000 Гц.

Расшифровка маркировки

Обозначение 2РМ24БПЭ19Ш1В1В построено по стандартной схеме и читается следующим образом.

1. 2РМ — серия негерметичных соединителей.
2. 24 — посадочный диаметр 24 мм.
3. БПЭ — блочный приборный экранированный.
4. 19 — количество контактов.
5. Ш1 — шпоновка 1 (схема расположения контактов).
6. В1 — серебряное покрытие контактов, теплостойкость до 100 градусов Цельсия.
7. В — всеклиматическое исполнение.

Монтаж и применение

Соединитель предназначен для внутреннего монтажа пайкой в объёмном исполнении. Он подходит для использования с неэкранированными кабелями, оснащёнными прямым патрубком и гайкой. Резьбовая фиксация обеспечивает надёжное удержание ответной части и устойчивость к вибрационным нагрузкам.

Благодаря экранированному исполнению соединитель защищает цепи от внешних электромагнитных помех, что важно при передаче низкочастотных сигналов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта.

Область применения — электро- и радиоаппаратура, в том числе спец- и общая аппаратура, работающая в тяжёлых климатических условиях. Всеклиматическое исполнение В и тропикоустойчивая конструкция позволяют эксплуатировать изделие при температурах от минус 60 до плюс 100 градусов Цельсия, а также при повышенной влажности.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальный ток на контакт составляет около 5 А, а максимальное рабочее напряжение — до 700 В в зависимости от типономинала. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных условиях — обеспечивает надёжное разделение цепей.

Ресурс изделия составляет до 500 циклов сочленения. Конструкция выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц, что подтверждает пригодность соединителя для аппаратуры, работающей в условиях механических воздействий.
