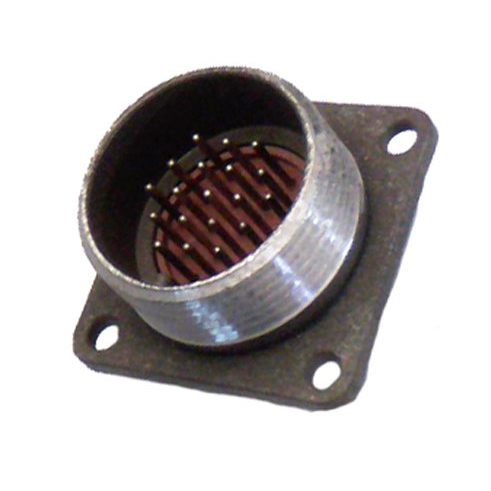

2РМ24БПЭ19Ш1В1

Цена:

800 ₽

Технические характеристики

2РМ24БПЭ19Ш1В1

2РМ24БПЭ19Ш1В1 — это цилиндрический низкочастотный соединитель (вилка блочная приборная) серии 2РМ с экранированием, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет 19 штыревых контактов диаметром 1,0 мм с серебряным покрытием (Ш1), максимальную токовую нагрузку до 5 А на контакт и до 80 А на весь соединитель, рабочее напряжение до 560 В (максимальное 700 В). Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — 1850–2300 В. Климатическое исполнение УХЛ2, теплостойкость до +100 °C, рабочий диапазон температур от -60 до +100 °C.

Механические свойства

Соединитель устойчив к вибрации (1–5000 Гц, до 490–1000 м/с²), механическим ударам (до 5000 м/с²) и линейному ускорению 2000 м/с², усилие расчленения — до 225,6 Н. Посадочный диаметр корпуса — 24 мм, с прямым патрубком для экранированного кабеля (ПЭ), негерметичный тип.

Применение

Используется в приборах и системах для надежного соединения, включая тропикоустойчивые условия, с резьбовой фиксацией.

Описание

2РМ24БПЭ19Ш1В1

2РМ24БПЭ19Ш1В1: надёжный цилиндрический разъём для промышленной аппаратуры

2РМ24БПЭ19Ш1В1 — низкочастотный цилиндрический негерметичный электрический соединитель серии 2РМ, предназначенный для внутреннего объёмного монтажа в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение ориентировано на создание многоконтактных разъёмных соединений в радиоэлектронном, измерительном, промышленном и специальном оборудовании.

Конструкция и расшифровка

Маркировка 2РМ24БПЭ19Ш1В1 содержит ключевые конструктивные признаки изделия:

2РМ — серия цилиндрических низкочастотных соединителей.
24 — типоразмер корпуса.
Б — блочное, или приборное, исполнение.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
19 — число контактов.
Ш — вилка, то есть штыревая часть соединителя.
1 — сочетание контактов диаметром 1,0 мм.
В — серебряное покрытие контактов.
1 — исполнение с теплостойкостью до +100 °C.

Таким образом, 2РМ24БПЭ19Ш1В1 представляет собой блочную вилку на 19 штырьковых контактов с прямым патрубком, рассчитанную на подключение экранированного кабеля.

Основные характеристики

Для типоразмера 2РМ24 с 19 контактами характерны следующие электрические и эксплуатационные параметры:

Параметр	Значение
Количество контактов	19
Максимальное рабочее напряжение	до 560 В
Токовая нагрузка на один контакт	до 5 А
Суммарная токовая нагрузка	до 80 А
Сопротивление контакта	не более 5 мОм
Сопротивление изоляции	не менее 5000 МОм
Ёмкость между контактами	не более 6 пФ
Допустимое сечение присоединяемого провода	до 0,5 мм²
Рабочая температура	от −60 до +100 °C
Число сочленений и расчленений	до 500
Минимальная наработка	не менее 5000 часов

Эти параметры позволяют использовать разъём для передачи питающих, управляющих и сигнальных цепей в составе одной многоконтактной линии.

Особенности применения

Прямой патрубок с гайкой для экранированного кабеля делает 2РМ24БПЭ19Ш1В1 удобным для оборудования, где важно снизить влияние электромагнитных помех на сигнальные цепи. Экранированная кабельная линия особенно востребована при передаче маломощных управляющих сигналов, работе рядом с приводами, реле, преобразователями частоты и иными источниками индустриальных помех.

Резьбовое сочленение обеспечивает механически надёжную фиксацию ответных частей. Одношпоночная поляризация корпуса исключает неправильную ориентацию при подключении, а блочное исполнение позволяет закрепить вилку на панели, корпусе прибора или монтажной конструкции.

Где используется 2РМ24БПЭ19Ш1В1

Разъём применяется в системах, которым требуется компактное, многоконтактное и устойчивое к механическим воздействиям соединение:

промышленная автоматика и шкафное оборудование;
измерительные комплексы и испытательные стенды;
средства связи и радиоэлектронная аппаратура;
системы контроля, телеметрии и управления;
приборостроение;
оборудование с экранированными кабельными трассами;
специализированные устройства, работающие при вибрации, ударах и широком диапазоне температур.

Соединители серии 2РМ рассчитаны на вибрационные и ударные нагрузки, что расширяет возможности их применения в аппаратуре с повышенными требованиями к надёжности электрического контакта.

На что обратить внимание при подборе

При использовании 2РМ24БПЭ19Ш1В1 необходимо проверить совместимость с ответной частью по серии, типоразмеру корпуса, количеству и расположению контактов, а также по ключевому положению. Важно также учитывать, что это негерметичное исполнение для внутреннего монтажа: при работе на открытом воздухе, в условиях прямого воздействия влаги, пыли или агрессивной среды требуется дополнительная защита корпуса оборудования.

Отдельного контроля требует распайка или обжим контактов, качество присоединения экрана и соблюдение допустимой токовой нагрузки. Правильная разделка экранированного кабеля и надёжное соединение экрана с конструктивными элементами разъёма помогают сохранить помехозащищённость всей линии.
