Назначение соединителя

Соединитель 2РМ24БПЭ19Ш1П1 относится к категории 2РМ2 и представляет собой цилиндрический низкочастотный электрический соединитель с резьбовой фиксацией сочленения. Изделия серии 2РМ (в том числе исполнения 2РМТ) предназначены для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Основное назначение такого соединителя — обеспечение надёжного электрического контакта между кабелем и прибором или между двумя отрезками кабеля при сохранении работоспособности в условиях повышенной влажности, перепадов температуры и вибрации.

Конструктивно изделие относится к блочным (приборным) соединителям, то есть предназначено для установки на корпус прибора или блока аппаратуры. Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает механическую прочность соединения и устойчивость к самоотвинчиванию при вибрационных нагрузках.

Расшифровка условного обозначения

Обозначение 2РМ24БПЭ19Ш1П1 построено по принятой для данной серии схеме, в которой каждая позиция отражает конкретную конструктивную особенность:

• 2РМ — тип соединителя: цилиндрический низкочастотный, тропикоустойчивый, с резьбовой фиксацией.
• 24 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный), предназначенный для монтажа на аппаратуре.
• П — вид патрубка: прямой.
• Э — вид гайки патрубка: для экранированного кабеля.
• 19 — количество контактов в соединителе.
• Ш — часть соединителя: вилка.
• 1 — обозначение сочетания контактов.
• П — позиция, аналогичная варианту В в близких обозначениях; обычно такая литера указывает на покрытие контактов, в частности серебряное.
• 1 — теплостойкость: исполнение, рассчитанное на работу при температуре до 100 градусов Цельсия.

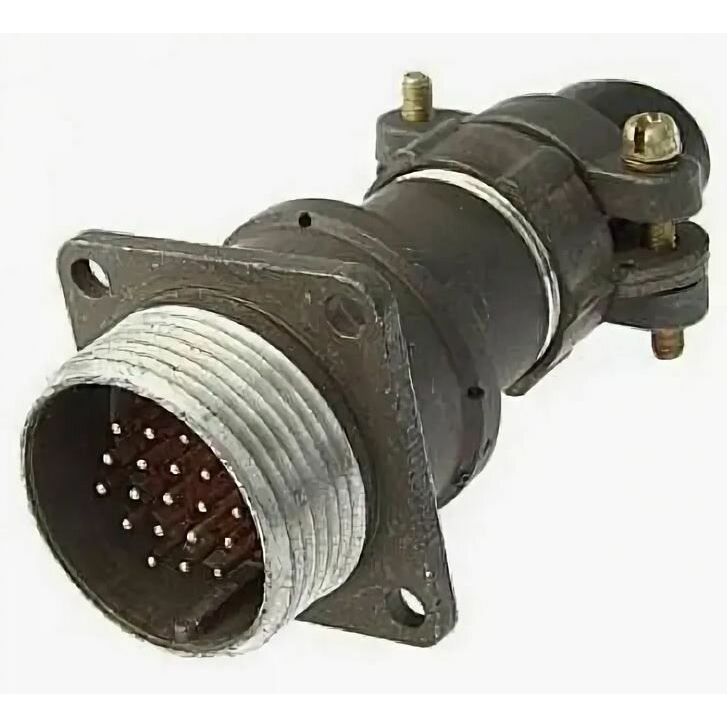

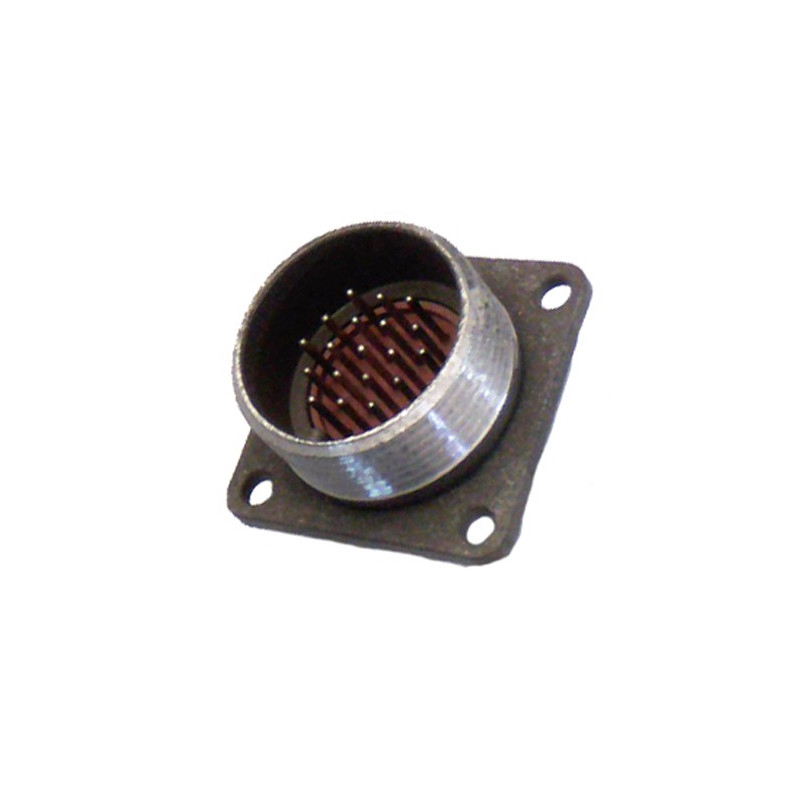

Таким образом, рассматриваемое изделие — это вилка блочного исполнения с прямым патрубком под экранированный кабель, имеющая 19 контактов.

Подтверждённые особенности конструкции

Соединители данной серии являются цилиндрическими, низкочастотными и тропикоустойчивыми. К их подтверждённым особенностям относятся:

• резьбовой вид сочленения, обеспечивающий плотную механическую фиксацию ответных частей;
• всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах;
• возможность работы как с экранированными, так и с неэкранированными кабелями;
• покрытие контактов — золотое или серебряное;
• способ монтажа — пайка;
• исполнение по теплостойкости — до 100 градусов Цельсия.

Блочный корпус и прямой патрубок с гайкой для экранированного кабеля позволяют закрепить соединитель непосредственно на приборном блоке и подвести экранированный кабель с сохранением экрана, что важно для снижения помех.

Применение

Изделие применяется для коммутации электрических цепей в электро- и радиоаппаратуре различного назначения. Благодаря тропикоустойчивому и всеклиматическому исполнению оно востребовано в устройствах, работающих в условиях повышенной влажности, перепадов температур и воздействия вибрации. Наличие 19 контактов делает соединитель пригодным для передачи многожильных сигнальных и силовых цепей в составе кабельных сборок, а исполнение под экранированный кабель — для линий, где требуется защита от электромагнитных наводок.

Монтаж осуществляется пайкой, что предъявляет соответствующие требования к подготовке проводников и рабочего места. При подборе ответной части необходимо учитывать тип соединителя, размер корпуса, число контактов и вид сочленения, чтобы обеспечить совместимость вилки с розеткой.

Комплектация и соответствие

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Производитель в карточке товара не указан. При заказе следует ориентироваться на артикул 432 и полное обозначение 2РМ24БПЭ19Ш1П1, а также уточнять у поставщика актуальные сведения о покрытии контактов и наличии ответных частей, поскольку указанные параметры определяются исполнением конкретной партии.
