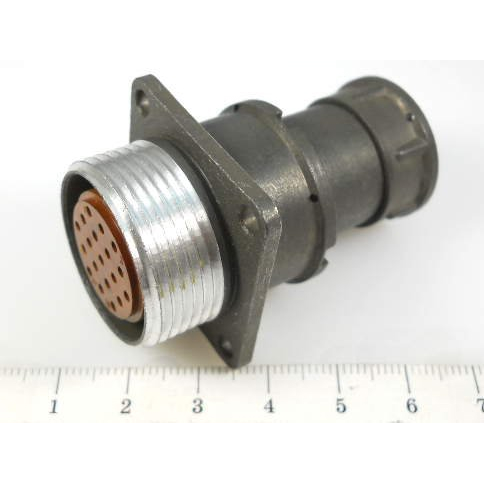

Соединитель 2РМ24БПЭ19Г1В1: надежное подключение для промышленной аппаратуры

2РМ24БПЭ19Г1В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМ, рассчитанный на создание разъемных соединений в цепях постоянного и переменного тока. Исполнение с 19 контактами, приборным корпусом и элементами для экранированного кабеля делает его востребованным в приборостроении, промышленной автоматике, системах управления и другом оборудовании, где важны компактность, стабильность контакта и удобство обслуживания.

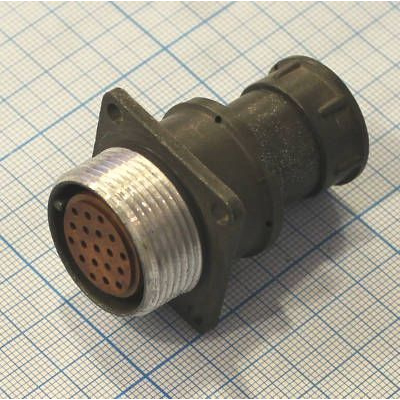

Конструкция и расшифровка маркировки

Маркировка 2РМ24БПЭ19Г1В1 содержит ключевую информацию о конструктивном исполнении соединителя:

Таким образом, 2РМ24БПЭ19Г1В1 представляет собой приборную розетку с прямым патрубком. Конструкция предназначена для объемного монтажа и предусматривает подключение экранированного кабеля, что особенно важно при необходимости снизить влияние электромагнитных помех на сигнальные цепи.

Основные характеристики 2РМ24БПЭ19Г1В1

Соединитель выполнен в малогабаритном цилиндрическом корпусе. В составе контактной группы предусмотрено 19 контактов диаметром 1 мм с серебряным покрытием. Серебрение способствует сохранению хорошей электропроводности и стабильности электрического соединения при многократной эксплуатации.

К заявляемым параметрам исполнения относятся:

• работа в электрических цепях постоянного и переменного тока частотой до 3 МГц;

• максимальное рабочее напряжение до 560 В;

• 19 контактных позиций;

• сопротивление изоляции не менее 1000 МОм;

• до 500 циклов сочленения и расчленения;

• диапазон рабочих температур от −60 до +100 °C;

• минимальная наработка 5000 часов;

• срок сохраняемости до 25 лет при соблюдении условий хранения.

Где применяется разъем

Разъем 2РМ24БПЭ19Г1В1 используют для подключения модулей, приборов и кабельных сборок, которым требуется разъемное многоконтактное соединение. Приборный формат позволяет закреплять розетку на панели или корпусе устройства, а прямой патрубок упрощает организацию кабельной трассы в ограниченном пространстве.

Типовые направления применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные приборы;

• телеметрические и сигнальные комплексы;

• испытательное и лабораторное оборудование;

• специализированная электронная аппаратура;

• системы, в которых используется экранированный кабель.

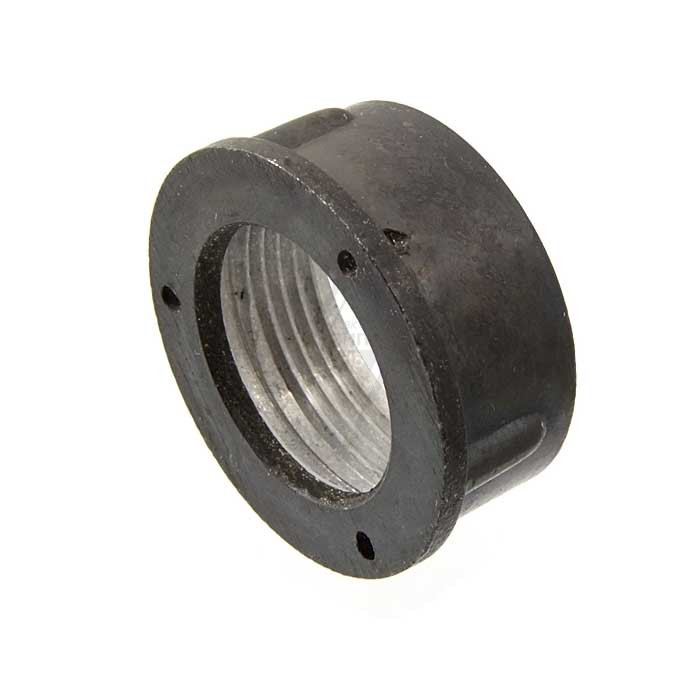

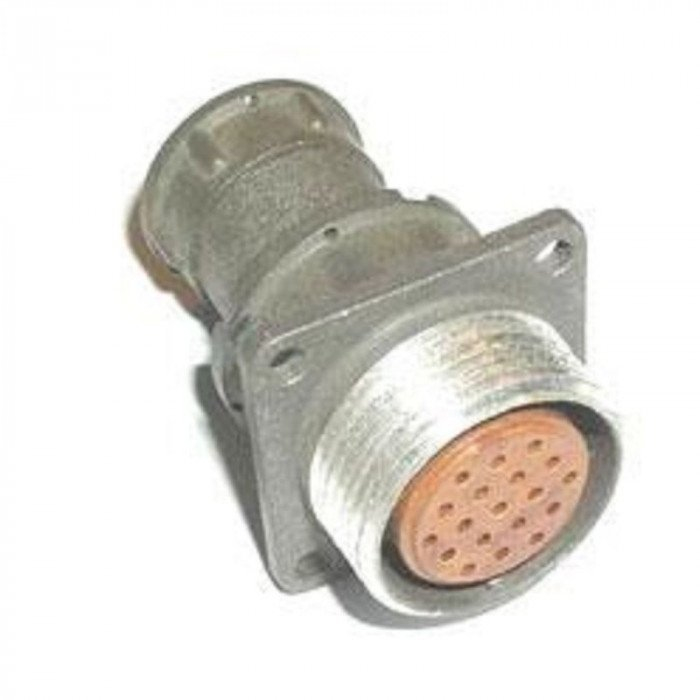

Наличие гайки для экранированного кабеля помогает обеспечить корректную организацию экранирования при монтаже. Это актуально для цепей с чувствительными сигналами, а также для оборудования, работающего в условиях электромагнитных помех.

Что учитывать при подборе

При выборе ответной части необходимо сопоставить не только серию и условный размер корпуса, но и тип соединителя — вилку или розетку, блочное либо кабельное исполнение, расположение и сочетание контактов, тип патрубка и назначение гайки. Неверная комбинация контактной части или корпуса может сделать сопряжение невозможным.

Для надежной интеграции 2РМ24БПЭ19Г1В1 в оборудование также важно заранее проверить:

• соответствие электрических параметров реальной нагрузке;

• назначение всех 19 контактов в схеме подключения;

• совместимость ответной части по серии, размеру и ключеванию;

• требования к экранированию кабельной линии;

• допустимые температурные и механические условия эксплуатации;

• особенности крепления прибора и монтажного отверстия.

Итог

2РМ24БПЭ19Г1В1 — это приборная 19-контактная розетка серии 2РМ с прямым патрубком, гайкой для экранированного кабеля и серебряным покрытием контактов. Такое исполнение подходит для построения надежных многоконтактных соединений в низкочастотных электрических цепях и для применения в промышленной, измерительной и специализированной аппаратуре.
