Назначение

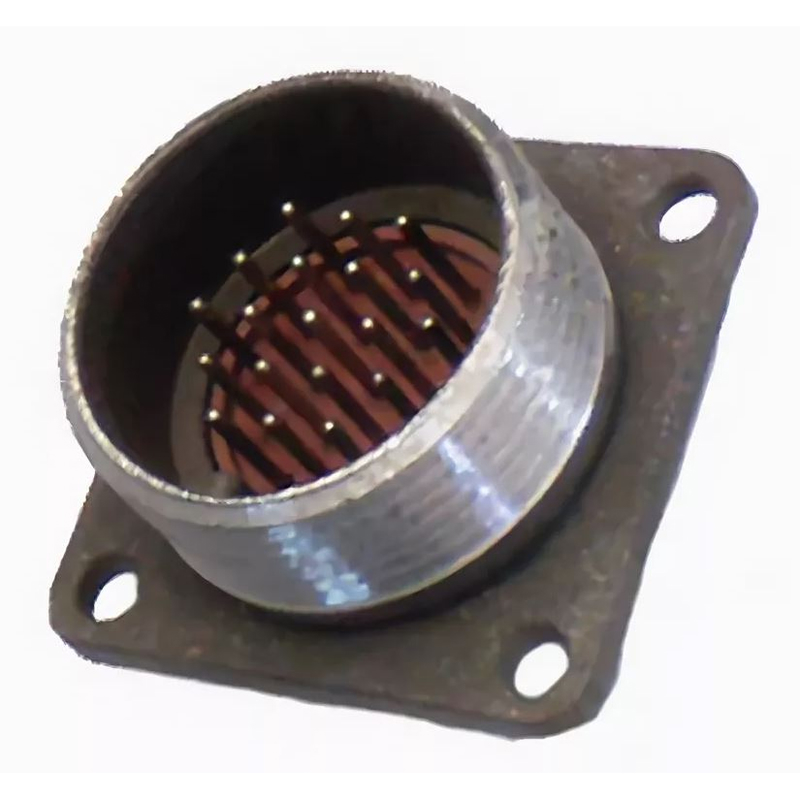

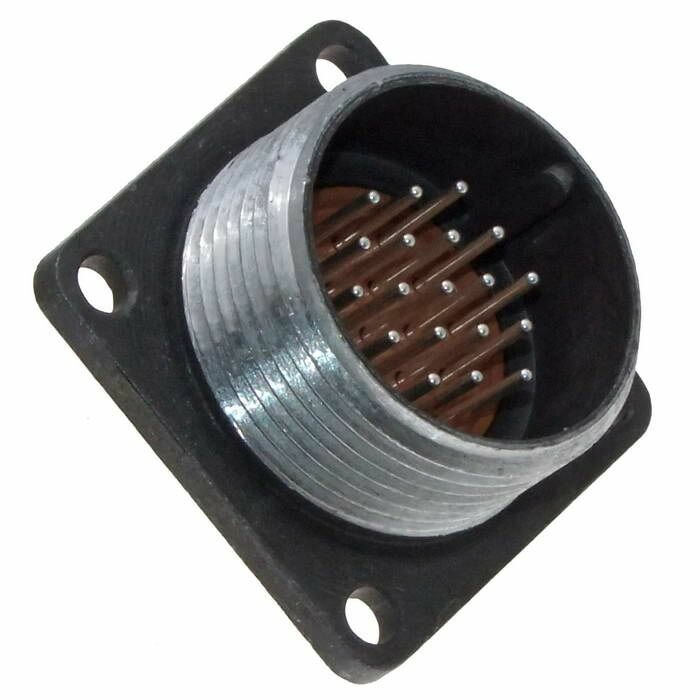

2РМ24Б19Ш1В1В — приборная вилка цилиндрического низкочастотного негерметичного разъема серии 2РМ с 19 контактами. Изделие предназначено для электрического соединения и разъединения цепей в составе приборов, блоков и кабельных сборок. Вилка применяется для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560 В.

Конструкция относится к негерметичному типу, то есть не рассчитана на работу в условиях повышенного давления среды или прямого воздействия жидкости, и предназначена для эксплуатации в нормальных атмосферных условиях в составе аппаратуры. Вилка является ответной частью соединителя серии 2РМ и устанавливается на кабеле или в составе объёмного монтажа.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических схемах и монтаже.

• Тип изделия — приборная вилка цилиндрического низкочастотного негерметичного разъема серии 2РМ.
• Число контактов — 19.
• Посадочный диаметр — 24 мм.
• Диаметр контактов — 1,0 мм.
• Максимальная токовая нагрузка — до 5 А на контакт, суммарная до 80 А на соединитель.
• Сечение подсоединяемого провода — не более 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 560 В.
• Частота тока — до 3 МГц.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Вибрационные нагрузки — диапазон 1–5000 Гц с ускорением до 490 м/с².
• Ударные нагрузки — до 5000 м/с².
• Рабочее атмосферное давление — от 133,32·10⁻¹² Па.

Показатели надёжности и ресурса

Соединитель рассчитан на 500 сочленений-расчленений, наработку не менее 1000 часов и срок сохраняемости 15 лет. Указанный ресурс определяет область применения изделия в аппаратуре, где требуется ограниченное число циклов подключения и длительное хранение без потери рабочих свойств.

Условия эксплуатации и монтажа

Изделие выпускается во всеклиматическом исполнении УХЛ2.1, что подтверждает его пригодность для эксплуатации в различных климатических зонах в составе стационарной и подвижной аппаратуры. Вилка подходит для объёмного монтажа пайкой и имеет резьбовую фиксацию, обеспечивающую надёжное удержание ответной части при механических воздействиях.

Монтаж проводится пайкой проводников сечением не более 0,5 мм² к контактам с диаметром 1,0 мм. Резьбовое соединение фиксирует вилку относительно ответной розетки, что важно при воздействии вибрации и ударов. Негерметичное исполнение означает, что при монтаже следует учитывать условия окружающей среды и не допускать прямого попадания влаги и загрязнений внутрь корпуса.

Применение

Вилка 2РМ24Б19Ш1В1В применяется в приборостроении, радиоэлектронной аппаратуре и кабельных сборках для коммутации цепей постоянного и переменного тока. Благодаря 19 контактам и посадочному диаметру 24 мм изделие подходит для многожильных соединений, где требуется передача сигналов и питания по нескольким линиям одновременно.

Изделие востребовано в составе блоков и приборов, эксплуатируемых при температурах от минус 60 до плюс 100 градусов Цельсия, при вибрации и ударах, а также в условиях пониженного атмосферного давления. Ограничение по сечению провода и по числу циклов сочленения делает его пригодным для соединений, которые не подвергаются частой перестыковке.

Ключевые особенности

• Цилиндрический низкочастотный разъем серии 2РМ с 19 контактами.
• Посадочный диаметр 24 мм и диаметр контактов 1,0 мм.
• Токовая нагрузка до 5 А на контакт и до 80 А суммарно.
• Стойкость к вибрации 1–5000 Гц и ударам до 5000 м/с².
• Всеклиматическое исполнение УХЛ2.1.
• Объёмный монтаж пайкой с резьбовой фиксацией.
