Назначение разъёма 2РМ24Б19Ш1В1

Разъём 2РМ24Б19Ш1В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для коммутации цепей постоянного и переменного тока в промышленной, радиоэлектронной и телекоммуникационной аппаратуре. Модель представляет собой приборную (блочную) вилку, рассчитанную на монтаж на панели или корпусе прибора, а не на кабельный монтаж с концевой заделкой провода. Такое исполнение применяется там, где требуется организовать надёжное многоконтактное соединение между отдельными блоками, стойками и модулями оборудования с возможностью частого разъединения и повторного сочленения.

Область применения охватывает блоки питания, измерительные приборы, средства промышленной автоматики и радиоэлектронные устройства, в которых необходимо передавать сигнал и питание одновременно по нескольким независимым линиям через единый компактный узел.

Расшифровка обозначения 2РМ24Б19Ш1В1

Маркировка соединителя построена по стандартной логике серии 2РМ и содержит следующие сведения:

• 2РМ — тип соединителя, цилиндрический низкочастотный разъём серии 2РМ.
• 24 — условный размер корпуса; этим числом определяется диаметр корпуса разъёма.
• Б — вид корпуса: приборный (блочный), для монтажа на панели или корпусе прибора.
• 19 — количество контактов в разъёме.
• Ш — вилка (штепсель); в серии 2РМ буквой Г обозначается гнездо, то есть розетка.
• 1 — тип конфигурации контактов; как правило, все контакты одинакового диаметра, чаще всего 1,0 миллиметра.
• В1 — всеклиматическое исполнение и температурный класс, обычно до плюс 100 градусов Цельсия.

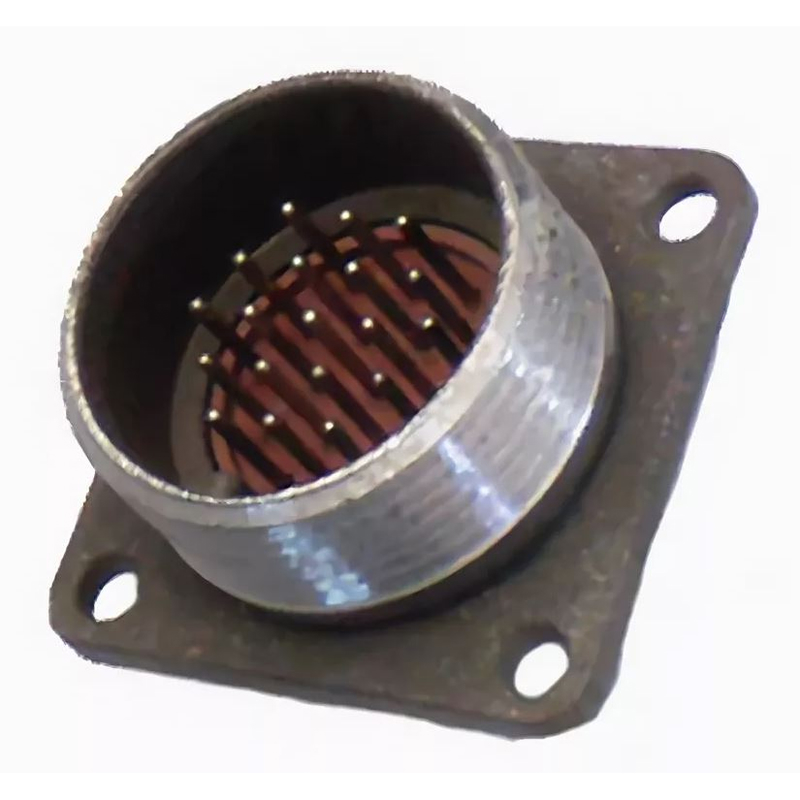

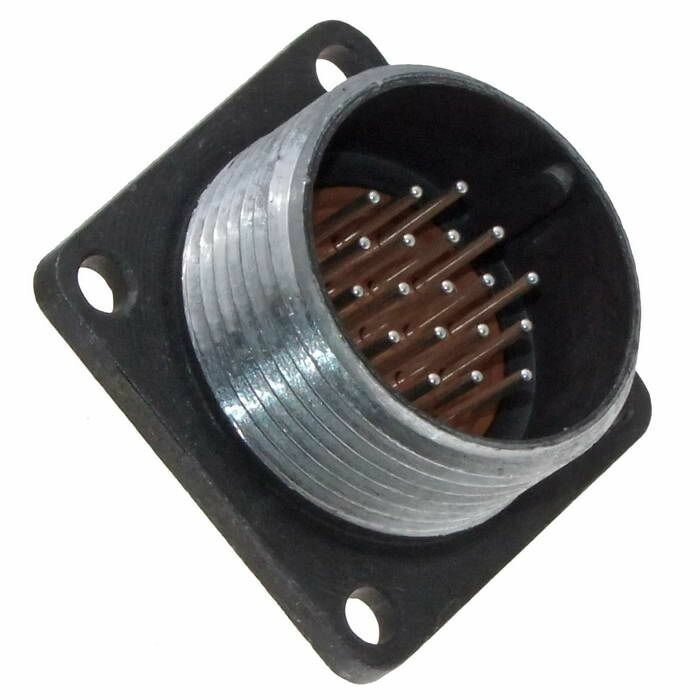

Таким образом, товар представляет собой негерметичный приборный разъём-вилку на девятнадцать контактов с корпусом условного размера 24.

Подтверждённые особенности конструкции

Корпус соединителя металлический. Ответные части соединяются между собой резьбовым соединением, которое фиксирует сочленённую пару и препятствует самопроизвольному расхождению под действием вибрации. Одношпоночная поляризация исключает неправильное подключение: сочленить вилку с ответной частью можно только в одном положении, что защищает электрические цепи от ошибок монтажа.

Разъём выполнен негерметичным: он предназначен для внутреннего или наружного монтажа в корпусах аппаратуры без дополнительной герметизации. Контактная группа рассчитана на работу в цепях постоянного и переменного тока частотой до примерно 3 мегагерц. Рабочее напряжение достигает порядка 560 вольт переменного тока в зависимости от конкретного исполнения по техническим условиям. Токовая нагрузка на один контакт обычно составляет несколько ампер при номинальных условиях, что типично для разъёмов серии 2РМ с контактами диаметром 1,0 миллиметра. Контакты чаще всего имеют серебряное покрытие; буква В в обозначении обычно указывает на серебро, тогда как варианты с золотом или палладием встречаются реже.

Применение и эксплуатационные качества

Благодаря металлическому корпусу, резьбовому сочленению и поляризации разъём подходит для оборудования, работающего в условиях вибрации и частых перекоммутаций. Его типовые места установки:

1. Блоки питания и вторичные источники электропитания аппаратуры.
2. Измерительные приборы и испытательные стенды.
3. Средства промышленной автоматики и управления.
4. Радиоэлектронная аппаратура и телекоммуникационные устройства.
5. Промышленная и военная аппаратура, где востребовано надёжное многоконтактное соединение.

Разъём удобен тем, что объединяет девятнадцать линий в одном компактном узле, допускает многократное разъединение и повторное сочленение без потери качества контакта, а исполнение В1 позволяет эксплуатировать его в различных климатических зонах в пределах указанного температурного класса. При монтаже вилка крепится на панели или корпусе прибора, а ответная часть подключается резьбовым соединением с соблюдением единственно возможного положения по шпонке.
