Назначение разъёма 2РМ24Б19Ш1В1

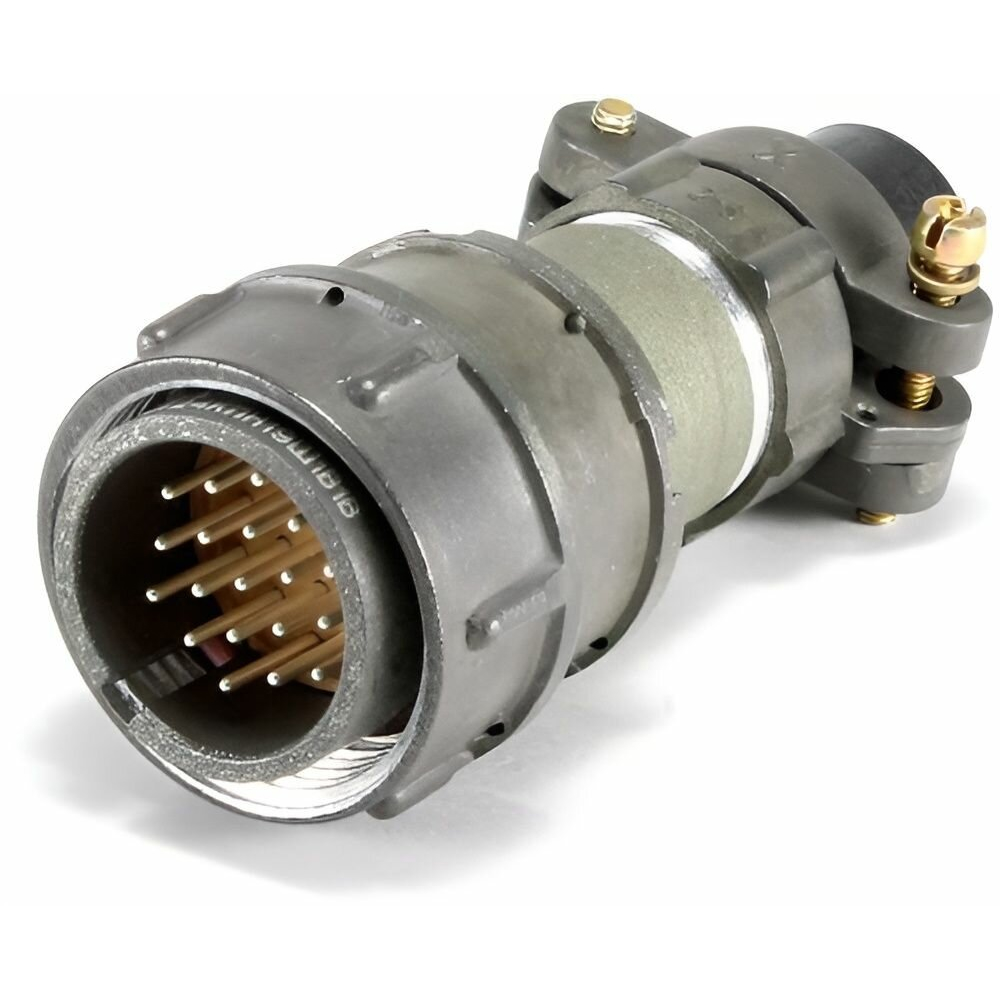

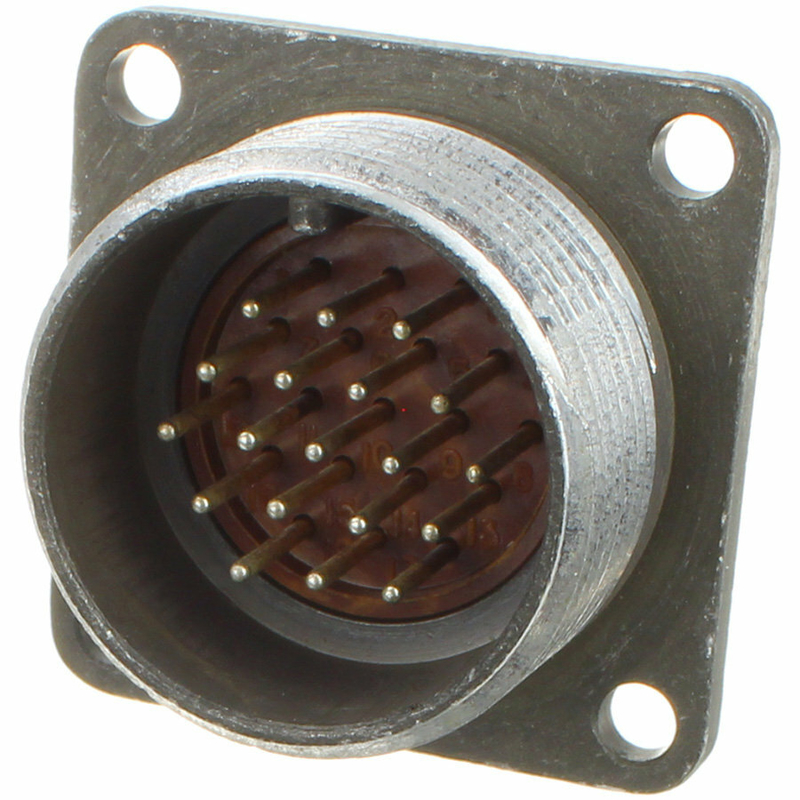

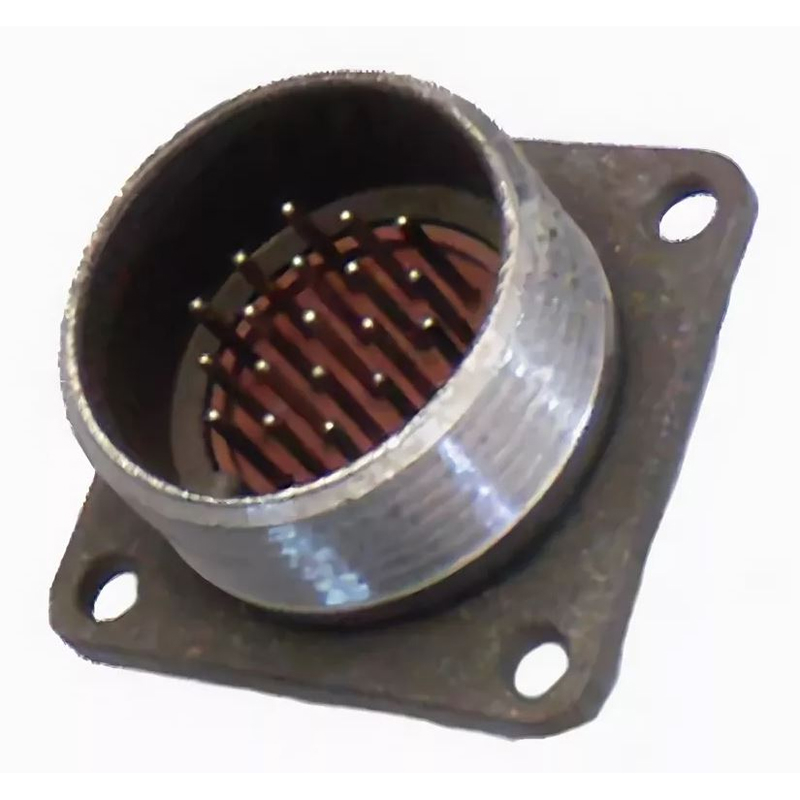

Разъём 2РМ24Б19Ш1В1 производства завода «Элекон» — это цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для электрического соединения блоков, панелей, модулей и приборов промышленной и радиоэлектронной аппаратуры. Изделие выполнено в виде вилки блочного (приборного) исполнения с 19 контактами-штырями и относится к категории 2РМ2.

Основное назначение разъёма — обеспечение надёжного электрического контакта между отдельными узлами аппаратуры при сохранении возможности быстрого сочленения и расчленения. Блочное исполнение означает, что вилка крепится непосредственно на плоскость прибора или блока, без кожуха-патрубка, что удобно при компоновке приборных панелей и плат.

Подтверждённые особенности и характеристики

Ниже приведены подтверждённые параметры изделия, соответствующие маркировке и конструктивному исполнению разъёма.

• Тип и серия: низкочастотный цилиндрический разъём серии 2РМ с резьбовым сочленением, исполнение «вилка блочная».
• Количество контактов: 19 штыревых контактов, все диаметром 1 мм (конфигурация «1» по ГОСТ-маркировке).
• Корпус: блочный приборный корпус из алюминиевого сплава А-22, без кожуха-патрубка, с креплением на плоскость.
• Габариты: примерно 33 на 33 на 25 мм (длина, ширина, высота), что характерно для типоразмера 24 в серии 2РМ.
• Рабочее напряжение: до 560 В постоянного или переменного тока.
• Ток на контакт: до 5 А на один контакт диаметром 1 мм; общий допустимый ток разъёма — до 80 А.
• Сопротивление изоляции: не менее 5000 МОм; электрическая прочность изоляции — порядка 1850 В.
• Устойчивость к механическим нагрузкам: работа при синусоидальной вибрации до нескольких килогерц и ударных перегрузках до сотен g.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69 — работа в умеренном и холодном климате при широком диапазоне температур и влажности.
• Теплостойкость: исполнение «1» допускает длительную работу при температуре до плюс 100 градусов Цельсия.
• Контакты и монтаж: штыревые контакты с серебряным покрытием (исполнение «В»), монтаж на блок без патрубка.

Конструктивные особенности и маркировка

Обозначение 2РМ24Б19Ш1В1 расшифровывается последовательно и отражает ключевые свойства изделия. Серия 2РМ указывает на семейство низкочастотных цилиндрических соединителей с резьбовым сочленением. Число 24 соответствует типоразмеру корпуса. Буква «Б» обозначает блочное (приборное) исполнение вилки. Число 19 — количество контактов. Буква «Ш» указывает на штыревые контакты. Цифра «1» соответствует конфигурации контактов диаметром 1 мм. Буква «В» означает покрытие контактов серебром, а завершающая «1» — исполнение с теплостойкостью до плюс 100 градусов Цельсия.

Корпус из алюминиевого сплава А-22 обеспечивает прочность и небольшой вес, а отсутствие кожуха-патрубка упрощает монтаж на плоскость блока. Резьбовое сочленение гарантирует механическую фиксацию ответной части и стабильность контакта при вибрации.

Применение

Разъём 2РМ24Б19Ш1В1 Элекон применяется в промышленной и радиоэлектронной аппаратуре для соединения блоков, панелей и приборов. Он востребован в устройствах, где требуется компактность при относительно высокой токовой нагрузке и устойчивость к вибрации и ударам.

Типовые области применения включают присоединение блочных плат, модулей и приборных панелей, а также соединение узлов в составе промышленного оборудования. Климатическое исполнение УХЛ2.1 и теплостойкость до плюс 100 градусов Цельсия позволяют использовать разъём в приборах и блоках с умеренным тепловыделением, эксплуатируемых в умеренном и холодном климате.

Благодаря 19 контактам диаметром 1 мм с серебряным покрытием и допустимому току до 5 А на контакт изделие подходит для цепей питания и сигнальных цепей низкой частоты. Резьбовое сочленение и блочное крепление делают его удобным для стационарной аппаратуры, где важна надёжность и повторяемость соединения при обслуживании и замене блоков.
