Назначение и общее описание

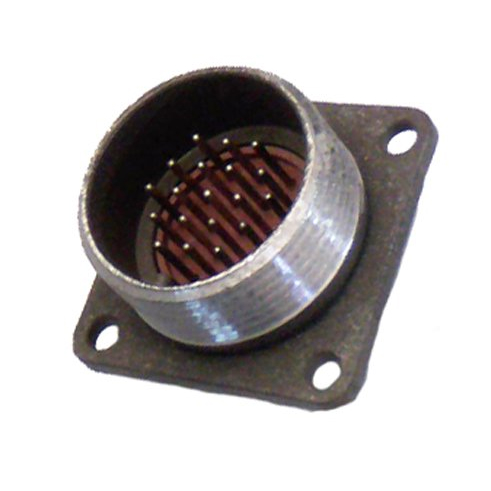

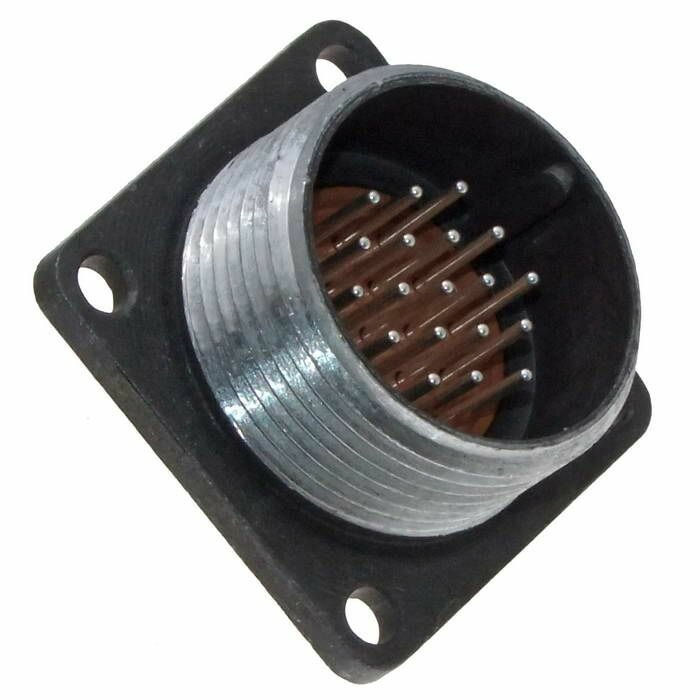

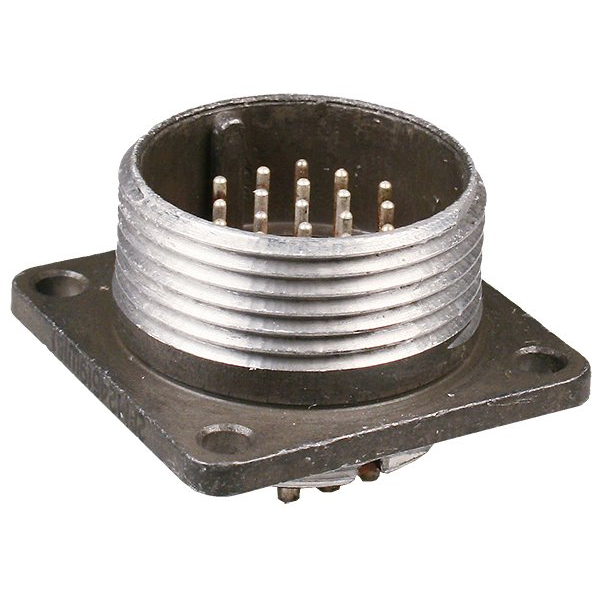

Разъём 2РМ24Б19Ш1В1 «5» (артикул 20007) относится к категории 2РМ2 и представляет собой низкочастотный цилиндрический соединитель серии 2РМ. Изделие выполнено в виде вилки блочной, или приборной, и предназначено для объёмного монтажа в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц. Конструкция рассчитана на установку непосредственно на блок или приборную панель, что позволяет использовать разъём в составе стационарного и бортового электрооборудования.

Обозначение «с приёмкой 5» указывает на то, что изделие изготовлено по техническим условиям ГЕ0.364.126ТУ и прошло соответствующий приёмочный контроль. Год выпуска, указанный в характеристиках товара, — 2001. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Разъём оснащён 19 извлекаемыми контактами диаметром 1,0 мм. Ниже перечислены основные электрические и эксплуатационные параметры, подтверждённые для данной модели.

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.
• Ток на один контакт: до 5 А при диаметре контакта 1,0 мм.
• Суммарная токовая нагрузка на весь разъём: до 80 А.
• Сопротивление контакта: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: около 1850 В.
• Тип соединителя: цилиндрический низкочастотный, негерметичный, с резьбовой фиксацией сочленённого положения.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69, предназначено для внутреннего монтажа в условиях умеренного и холодного климата.
• Теплостойкость: код «1» — до 100 °C.
• Материал корпуса и изолятора типичных исполнений — карболит (бакелит, фенопласт).
• Исполнение вилки — без патрубка, устанавливается на блок.

Устойчивость к механическим и акустическим воздействиям

Разъём рассчитан на работу в условиях повышенных вибрационных и ударных нагрузок, что подтверждается следующими параметрами.

• Механический удар многократного действия: до 1000 м/с², что соответствует 100 g.
• Механический удар однократный: до 5000 м/с², что соответствует 500 g.
• Линейное ускорение: до 2000 м/с², что соответствует 200 g.
• Устойчивость к акустическому шуму в диапазоне частот от 50 до 10 000 Гц при высоких уровнях звукового давления.

Применение и условия эксплуатации

Благодаря совокупности характеристик разъём 2РМ24Б19Ш1В1 «5» применяется для коммутации электрических цепей в приборах и блоках, где требуется надёжное соединение при наличии вибрации, ударных нагрузок и акустического шума. Климатическое исполнение УХЛ2.1 допускает эксплуатацию внутри помещений в умеренном и холодном климате. Резьбовая фиксация сочленённого положения предотвращает самопроизвольное расчленение разъёма при механических воздействиях. Извлекаемые контакты упрощают монтаж и обслуживание, а материал изолятора обеспечивает необходимые диэлектрические свойства в пределах указанных электрических параметров.

При монтаже следует учитывать, что изделие является негерметичным, поэтому его установка во влагозащищённых или герметичных узлах не предусмотрена. Максимальная рабочая температура ограничена значением 100 °C в соответствии с кодом теплостойкости «1». Электрические параметры — напряжение до 560 В, ток до 5 А на контакт и до 80 А суммарно — определяют область применения разъёма в цепях низкого и среднего напряжения с частотой сигнала до нескольких мегагерц.
