Назначение соединителя 2РМ24Б19Ш1П1

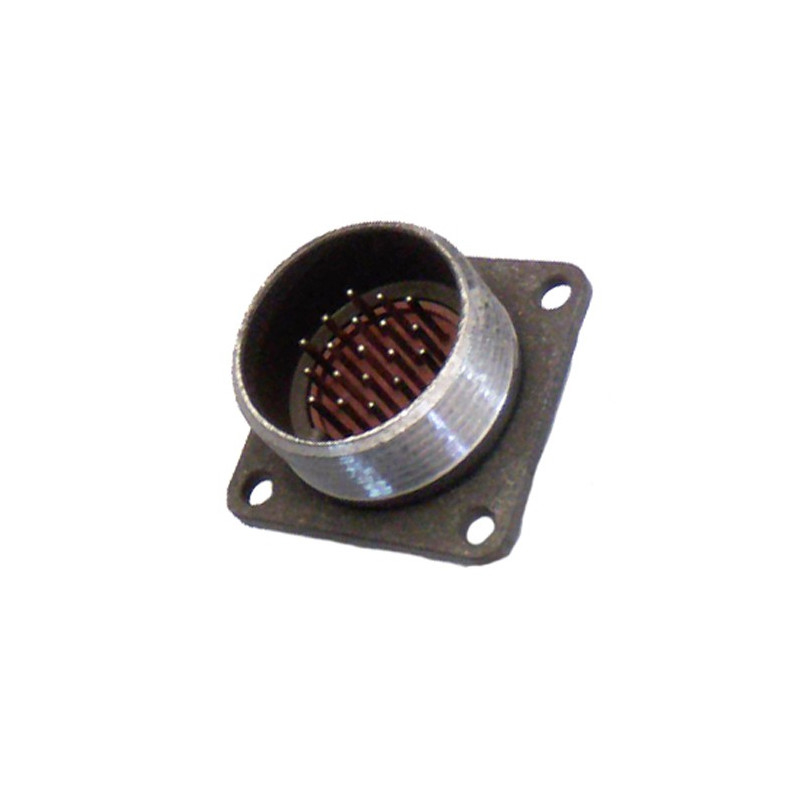

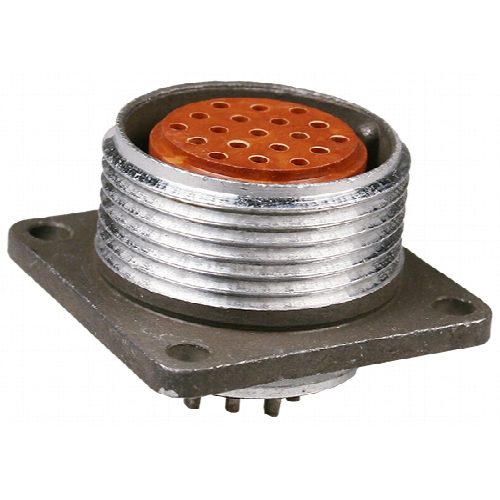

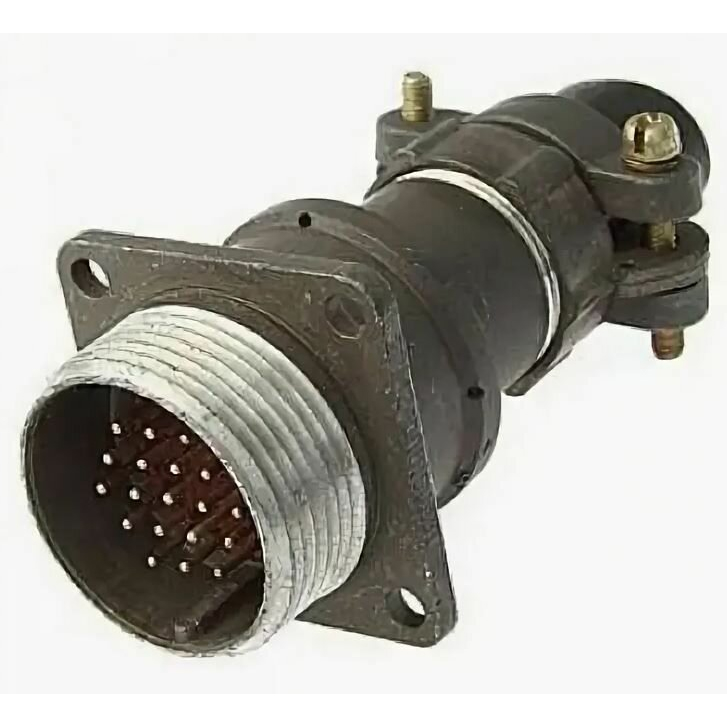

2РМ24Б19Ш1П1 — это цилиндрический низкочастотный негерметичный соединитель серии 2РМ, выполненный в виде блочной вилки приборного типа без патрубка. Изделие предназначено для надёжного электрического соединения 19 контактов диаметром 1,0 мм в цепях переменного и постоянного тока с частотой до 3 МГц при напряжении до 560–700 В.

Соединитель применяется там, где требуется компактное и устойчивое к механическим нагрузкам сочленение: в приборостроении, авиационной технике и других отраслях, работающих в жёстких условиях эксплуатации. Конструкция рассчитана на объёмный монтаж методом пайки и подходит как для экранированных, так и для неэкранированных кабелей.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его электрические и эксплуатационные возможности.

• Количество контактов — 19, диаметр каждого контакта 1,0 мм.
• Рабочее напряжение — до 560–700 В.
• Ток на контакт — до 5 А, суммарный ток — до 80 А.
• Сечение подключаемого провода — до 0,5 мм².
• Рабочая частота цепей — до 3 МГц, ток переменный и постоянный.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — не менее 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Посадочный диаметр корпуса — 24 мм.
• Покрытие контактов — серебро или золото.
• Температурный диапазон — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Устойчивость к вибрациям — диапазон 1–5000 Гц при ускорении 490 метров на секунду в квадрате.
• Устойчивость к ударам — до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению — 2000 метров на секунду в квадрате.

Конструкция и особенности исполнения

Сочленение корпусов резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает стабильный контакт при повторных сборках. Исполнение — блочная вилка приборного типа без патрубка, то есть изделие монтируется непосредственно на приборной панели или в блоке аппаратуры.

Монтаж выполняется объёмным методом пайки, что делает соединитель удобным для использования в составе готовых жгутов и кабельных сборок. Негерметичное исполнение не предназначено для работы под давлением или в условиях прямого воздействия влаги, однако конструкция сохраняет работоспособность в широком диапазоне температур и при интенсивных механических нагрузках.

Области применения

Благодаря сочетанию большого числа контактов, стойкости к вибрации и ударам, а также широкому температурному диапазону, соединитель 2РМ24Б19Ш1П1 востребован в приборостроении, авиации и других отраслях, где требуется надёжное соединение в жёстких условиях. Изделие подходит для построения межблочных и внутриблочных электрических связей, для подключения датчиков, исполнительных механизмов и силовых цепей с током до 5 А на контакт.

Посадочный диаметр корпуса 24 мм и совместимость с экранированными и неэкранированными кабелями позволяют применять соединитель как в обычных, так и в экранированных трактах передачи сигнала. Ресурс в 500 циклов сочленения-расчленения делает его пригодным для оборудования, которое периодически разбирается при обслуживании.
