2РМ24Б19Г1В1

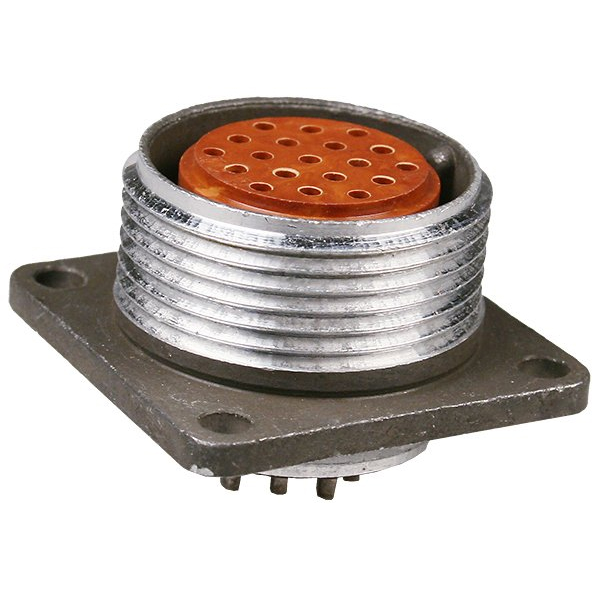

2РМ24Б19Г1В1 — это приборная розетка (блочный соединитель) серии 2РМ, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Разъём имеет 19 контактов диаметром 1,0 мм с серебряным покрытием, максимальную токовую нагрузку 5 А на контакт и 80 А суммарно на соединитель при рабочем напряжении до 560 В (максимальное — до 700 В). Посадочный диаметр корпуса — 24 мм, тип корпуса — блочный без патрубка, теплостойкость до 100°C, рабочий диапазон температур от -60 до +100°C. Сопротивление контакта не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц, ускорение до 2000 м/с², а также пониженное давление до 1,2·10^{-9} Па. Электрическая прочность изоляции — 1850 В, минимальная наработка — 1000–5000 часов, количество сочленений-расчленений — до 500. Корпус металлический, изолятор из карболита.

Расшифровка обозначения

2РМ — серия разъёма; 24 — условный размер корпуса; Б — блочный (приборный) корпус; 19 — число контактов; Г1 — гнездовой тип контактов сочетания 1; В1 — без патрубка. Используется в промышленных и технических системах, включая HVAC и электротехнику.
