Назначение соединителя

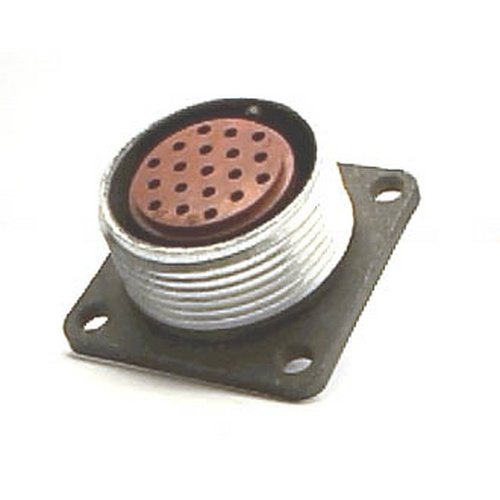

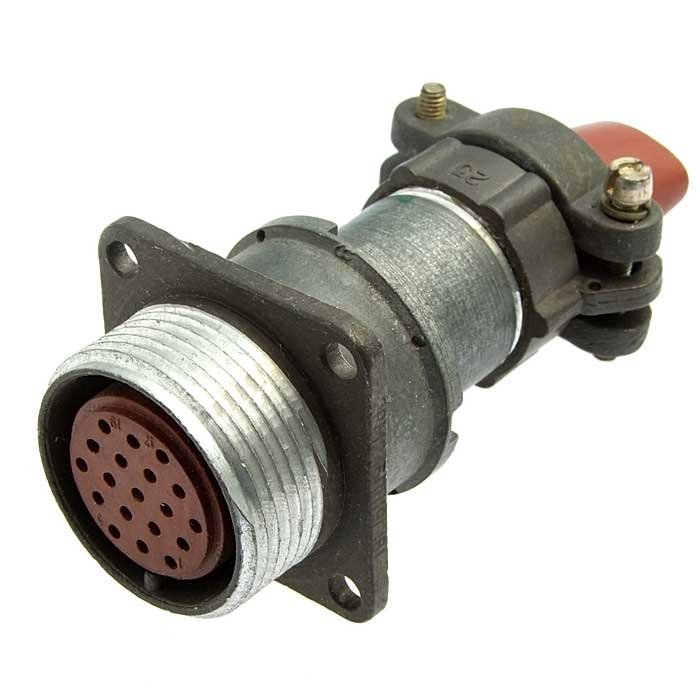

Соединитель 2РМ24Б19Г1В1 «5» представляет собой цилиндрический низкочастотный негерметичный соединитель объёмного монтажа. По конструктивному исполнению это блочная (приборная) розетка без патрубка, предназначенная для внутреннего монтажа в различных видах электрооборудования.

Изделие применяется для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — электрическое соединение цепей при объёмном монтаже внутри приборов, блоков и шкафов, где требуется компактная блочная розетка с фиксированным посадочным диаметром 24 мм.

Подтверждённые технические особенности

Соединитель имеет 19 контактов диаметром 1,0 мм с серебряным покрытием. Максимальная токовая нагрузка составляет 5 А на контакт при общей нагрузке до 80 А. Рабочее напряжение — до 560 В. Сопротивление контакта не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

Изделие выполнено в климатическом исполнении УХЛ2.1. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.

По механическим воздействиям соединитель выдерживает:

• вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Наработка изделия составляет не менее 1000 часов, число сочленений-расчленений — 500. Посадочный диаметр — 24 мм. Сечение применяемого провода — до 0,5 миллиметра в квадрате.

Обозначение «5» и приёмка

Обозначение «5» в наименовании соответствует приёмке по техническим условиям ГЕ0.364.126ТУ. Это указывает на то, что изделие прошло приёмку по установленным требованиям и может применяться в составе ответственного электрооборудования.

Заявленный год выпуска — 2000. Производитель в данных о товаре не указан.

Применение и условия монтажа

Соединитель применяется для внутреннего монтажа в различных электрооборудованиях. Блочная (приборная) конструкция без патрубка позволяет устанавливать розетку непосредственно на корпусе прибора или внутри блока с использованием посадочного диаметра 24 мм.

Объёмный монтаж предполагает соединение проводников сечением до 0,5 миллиметра в квадрате с контактами диаметром 1,0 мм, имеющими серебряное покрытие. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Ключевые параметры, которые следует учитывать при подборе:

1. число контактов — 19;
2. ток на контакт — до 5 А, суммарный — до 80 А;
3. рабочее напряжение — до 560 В;
4. частота цепей — до 3 МГц;
5. климатическое исполнение — УХЛ2.1;
6. температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.

Соединитель 2РМ24Б19Г1В1 «5» с артикулом 20006 относится к категории 2РМ2. Изделие подходит для применения в составе электрооборудования, где требуются цилиндрические низкочастотные соединители с блочной розеткой без патрубка, объёмным монтажом и приёмкой по ТУ ГЕ0.364.126ТУ.
