Назначение разъёма 2РМ24Б19Г1В1

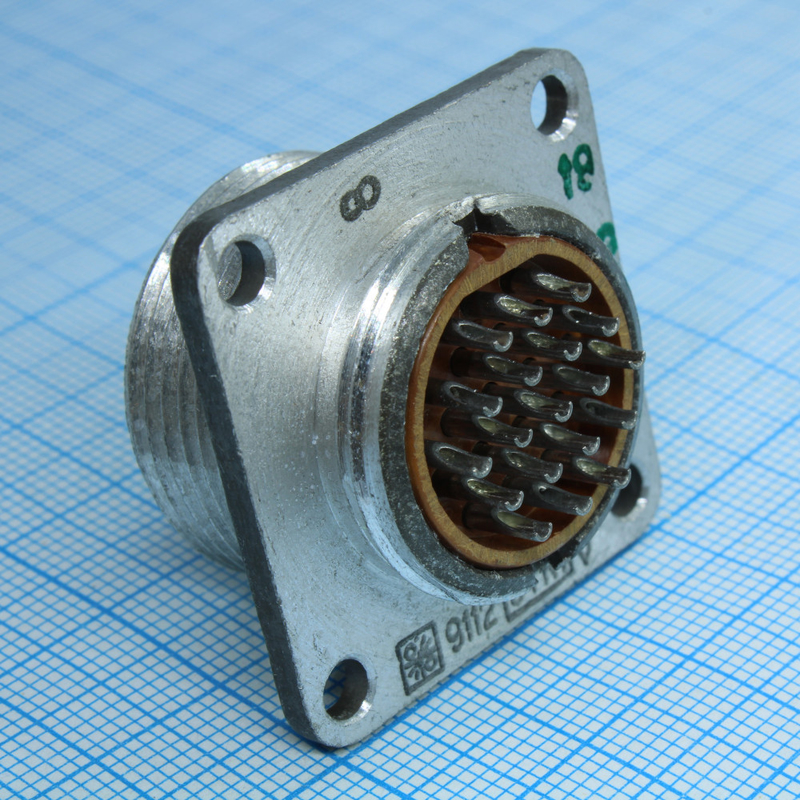

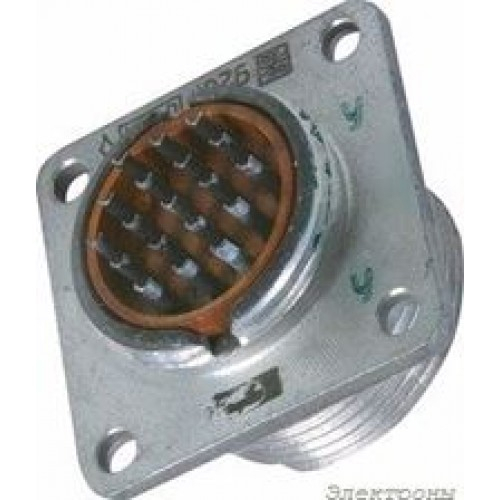

Разъём 2РМ24Б19Г1В1 относится к серии 2РМ и представляет собой негерметичную цилиндрическую низкочастотную приборную розетку блочного исполнения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока при напряжении до 560 В и частоте до 3 МГц. Основное назначение — электрическое соединение узлов, блоков и модулей радиоэлектронной аппаратуры при внутреннем монтаже.

Розетка выполнена с блочным корпусом, посадочный диаметр которого составляет 24 мм. Контакты имеют диаметр 1 мм. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает механическую фиксацию соединения.

Подтверждённые технические характеристики

• Тип соединителя: негерметичный цилиндрический низкочастотный.
• Количество контактов: 19.
• Токовая нагрузка на одиночный контакт: до 5 А.
• Суммарная токовая нагрузка на соединитель: до 80 А.
• Покрытие контактов: серебро.
• Диаметр контактов: 1 мм.
• Посадочный диаметр корпуса: 24 мм.
• Рабочее напряжение: до 560 В.
• Рабочая частота: до 3 МГц.
• Теплостойкость: 100 градусов Цельсия.
• Способ монтажа: объёмный, с возможностью пайки.
• Сочленение: резьбовое с одношпоночной поляризацией.
• Приёмка: «5».

Показатели надёжности и ресурса

Для разъёма установлены следующие подтверждённые показатели надёжности. Минимальная наработка составляет 1000 часов. Число сочленений-расчленений — 500 циклов. Минимальный срок сохраняемости — 15 лет.

Условия эксплуатации допускают синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.

Условия применения

Разъёмы серии 2РМ, включая модель 2РМ24Б19Г1В1, применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Изделие подходит для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Монтаж выполняется объёмным способом с пайкой проводников к контактам.

Благодаря серебряному покрытию контактов обеспечивается стабильное электрическое соединение, а резьбовое сочленение с одношпоночной поляризацией гарантирует надёжную механическую стыковку и правильную ориентацию ответной части. Совокупность характеристик — 19 контактов, токовая нагрузка до 5 А на контакт и до 80 А суммарно, рабочее напряжение до 560 В — позволяет использовать розетку в цепях питания и сигнальных цепях различного назначения.
